開封惠爾儀表有限公司簡介
開封惠爾儀表有限公司坐落於美麗的歷史文化名城——古都開封。是專業從事流量儀表/流量計科研、開發、製造、銷售及服務為一體的高科技產業企業，是國內最具規模和專業水平的流量儀表/流量計優秀製造商。公司為用戶量身定製的各種流量儀表/流量計-電磁流量計，孔板流量計，渦街流量計，渦輪流量計使用戶得到質優價廉的產品及一流技術服務。。產品行銷國內市場,遠銷歐洲、加拿大、日本、韓國及西亞、中東。公司引進國外先進技術，用心打造精品流量儀表/流量計，目前已具有年產超音波流量計5000套、孔板流量計20000套和電磁流量計3000套的能力，強大的設計能力及技術支持使得每套流量儀表/流量計具有非常好的同一性、高可靠性和抗干擾能力。同時公司花費大量資金和人力設計的流量儀表/流量計檢測校準系統，其精度為2‰，進一步保證了每一台流量儀表/流量計的產品質量。
公司與國內知名大學及國外流量計廠家進行技術合作，不斷研製開發具有國際國內領先水平的流量計/熱量計，使產品處於行業領先水平。公司現有各地代理商二十餘家；在全國各地設立多處辦事機構，並配有專業的技術服務人員，可以在最短時間內上門為用戶服務。
產品經檢驗合格，具有中華人民共和國製造計量器具許可證。從市場需求、研製開發、系統設計、配件採購及檢測、生產工藝、售後服務及技術支持全面執行ISO9001國際質量管理體系。其嚴格的管理體系，強大的技術支持，完善的行銷網路，先進的客戶理念，打造出流量儀表/流量計，用戶可放心使用！
惠爾儀表專業、快捷、高效的售後服務始終是為客戶服務的重要組成部分，我們將竭誠為客戶提供良好的售後服務。
惠爾儀表公司員工90%為大專以上學歷，公司堅持“以人為本，以質量求生存，以服務求發展”不斷學習、創新，堅持一流的品質，合理的價格，優質的服務，為客戶及中國的節能環保事業貢獻力量。
公司宗旨：科研創新，不斷推出新品；根據市場變化，調整產品結構；為用戶提供最佳化產品和服務。
公司質量目標：出廠合格率100% 用戶認可率100%
服務理念：省心、放心、貼心、安心，全心全意為用戶服務。
工作理念：DO BEST！讓一切工作成為精品！
產品介紹
電磁流量計工作原理
電磁流量計測量原理是基於法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩隻電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯裡內表面基本齊平。勵磁線圈由雙方波脈衝勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時，如果具有一定電導率的流體流經測量管。將切割磁力線感應出電動勢E。電動勢E正比於磁通量密度B，測量管內徑d與平均流速v的乘積。電動勢E（流量信號）由電極檢出並通過電纜送至轉換器。轉化器將流量信號放大處理後，可顯示流體流量，並能輸出脈衝，模擬電流等信號，用於流量的控制和調節。
E=KBdv
式中：E---------------為電極間的信號電壓（v）
B-----------------磁通密度（T）
d------------------測量管內徑（m）
v------------------平均流速（m/s）
式中k, d為常數，由於勵磁電流是恆流的，故B也是常數，則由E=KBdv可知，體積流量Q與信號電壓E-成正比，即流速感應的信號電壓E與體積Q成線性關係。因此，只要測量出E就可確定流量Q，這是電磁流量計的基本工作原理。
由E=KBdv可知，被測流量體介質的溫度、密度、壓力、電導率、液固兩兩相流體介質的液固成分比等參數不會影響測量結果。至於流動狀態只要符合軸對稱流動（如層流或者動及阻流部件，因此幾乎沒有壓力損失，並且有分高的可靠性。
套用領域
由於電磁流量計有其獨特的優點，因此被廣泛用於化工化纖、食品、造紙、製糖、礦冶、給排水、環保、水利水工、鋼鐵、石油、製藥等工業領域中，用來測量各種酸、鹼、鹽溶液、泥漿、礦漿、紙漿、煤水漿、玉米漿、纖維漿、糧漿、石灰乳、污水、冷卻原水、給排水、鹽水、雙氧水、啤酒、麥汁、各種飲料、黑液、綠液等導電液體介質的體積流量
2主要技術參數
●公稱通徑系列DN(mm) 管道式四氟襯裡： 10,15,20,25,32,40,50,65,80,100,125 150,200,250,300,350,400.450,500,600 管道式橡膠襯裡： 40，50，65，80，100，125，150，200，300 350，400，500，600，800，1000，1200 註：特殊規格可以定製 ● 流動方向 正，反，淨流量， 量程比：150：1 重複性誤差：測量值的±0.1% ● 精度等級：管道式：0.5級，1.0級 ● 被測介質溫度： 普通橡膠襯裡：-20~+60℃ 高溫橡膠襯裡：-20~+90℃ 聚四氟乙烯襯裡：-30~+100℃ 高溫型乙烯襯裡：-30~+180℃ ● 額定工作壓力： 管道式：DN10—DN65：≤2.5Mpa, DN80—DN150：≤1.6Mpa, DN200—DN1200：≤1.0Mpa ● 流量測量範圍： 流量測量範圍對流速度範圍是0.3—15m/s | ● 電導率範圍： 被測流體電導率≥5μs/cm 大多數以水為成份的介質，其導電率在200-800μs/cm範圍內，均可選用電磁流量； ● 輸出電流及負載電阻： 4~20mA全隔離負載電阻<750歐姆脈衝頻率0-1KHZ光電隔離OCT外接電源≤35V 導通時 集電極最大電流為25mA ● 電極材料： 含鉬不銹剛、鈦（Ti）、鉭（Ta）、哈氏合金（H）、鉑（Pt）或其他特殊電極材料 ● 防護等級： 潛水型： IP68，其他型 IP65 ● 供電電源： 85~265V， 45~63HZ ● 直管段長度： 管道式：上游≥5DN，下游≥2DN ● 連線方式： 流量計與配管之間均採用法蘭連線，法蘭連線尺寸應符合GB9119-88的規定。 ● 防暴標誌：mdllBT4 ● 環境溫度： -25℃~+60℃ ● 相對溫度：5%~95% ● 消耗總功率：小於20W |
常見介質電導率表
液體 | 電導率（μs/cm） | 液體 | 電導率（μs/cm） |
各種酸 | 10*1080110 | 啤酒 | 600-800 |
鹼液 | 8*10-30*10 | 麥芽汁 | 500-1000 |
蒸餾水 | 0.01-5 | 牛奶 | 200-300 |
水及飲料 | 200-800 | 水果醬 | 400-1000 |
3電磁流量計選型
H L L D —□□—□ □ □ □ □ □ —□
通徑 組合 電極 0—無輸出 襯裡 0—無就地顯示 0—無通訊 0—無接地環 上限流量
（mm) S— 一體型 M—MO2Ti 1— 4—20mA/0—1KHZ X—橡膠 1—就地顯示 1——RS485 1—有接地環 m3/h
L— 分體型 T—TiI（鈦） 2—4—20Ma F—四氟 2——RS232
D—Ta（鉭） P—聚乙烯 3——MOdbus
H—哈氏合金 4—Hart
P—Pt(鉑)
正確地選用電磁流量計是保證用好電磁流量計的前提條件。選用什麼種類的電磁流量計應根據被測流體介質的物理性質和化學性質來決定，使電磁流量計的通徑，流量範圍，襯裡材料，電極材料和輸出電流等，都能適應被測流體的性質和性質和流量的要求。
可測量的流體
由電磁流量計的工作原理可知，能選用電磁流量計測量流量的流體必須是導電的，嚴格的說，除了高溫流體之外，只要電導率大於5μ/cm的任何流體都選用相應的電磁流量計來測量流量，因此不導電的氣體，蒸汽，油類，丙酮等物質不能選用電磁流量計來測量流量。
感測器口徑的確定
流量計使用流速最好在0.3-15m/s範圍內，此時流量計口徑可選擇與用戶管道口徑一致。
使用流速低於0.3m/s時最好在儀表部位局部提高流速，採用縮管方式：
一體型或分離型的選擇

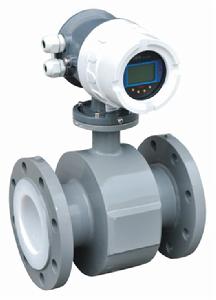

一體型：現場環境較好的情況下，一般都選用一體型，即感測器和轉換器組裝成一體。

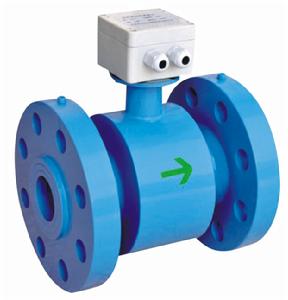

分離型：即感測器和轉換器分開裝於不同的地點，一般出現以下情況時選用分離型。
⑴環境溫度或流量計轉換器表面受輻射溫度超過60C.
⑵管道震動較大的場合。
⑶會對感測器的鋁殼嚴重腐蝕的場合。
⑷現場溫度較大或有腐蝕性氣體的場合。
⑸流量計裝在高空或並下調試不方便的場合。
訂貨時應註明感測器的轉換器分離距離，一般不能超過100m,轉換器為牆掛式安裝。
電極、接地環材料的選擇
應根據被測的流體的腐蝕性來選擇電極的材料，請查有關腐蝕手冊，對於特殊流體應作試驗
材料 | 耐腐蝕性能 |
含鉬不鏽鋼 （OCr18Ni12Mo2Ti） | 硝酸、溫室下<5%硫酸、沸騰的磷酸、蟻酸、鹼溶液、在一定壓力下的亞硫酸、海水、醋酸 |
哈氏合金C 哈氏合金B (HC HB) | 耐氧化性酸、氧化性鹽、耐海水、耐非氧化性酸、非氧化性鹽、鹼、常溫硫酸 |
鈦(Ti) | 海水、各種氯化物和次氯酸鹽、氯化性酸（包括發煙硝酸）、有機酸、鹼 |
鉭(Ta) | 除氫氟酸、發煙硫酸、鹼外的其餘化學介質、包括沸點的鹽酸。硝酸和<175oC硫酸 |
鉑(Pt) | 各種酸、鹼、鹽不包括王水 |
襯裡材料選擇說明
應根據被測介質的腐蝕性、磨損性和溫度來選擇內襯材料。
內襯材料 | 名稱 | 符號 | 性能 | 最高工作溫度 | 適用液體 |
橡膠 | 氯丁橡膠 | 耐磨性中等，耐一般低濃度的酸鹼鹽的腐蝕 | <80OC | 自來水、工業用水、海水 | |
聚胺脂橡膠 | 極好的耐磨性能，耐酸鹼性能較差 | <60OC | 紙漿、礦漿等漿液 | ||
氟塑膠 | 聚四氟乙烯 | F4或PTFE | 化學性能很穩定，耐沸騰的鹽酸、硫酸、王水、濃鹼的腐蝕 | <180OC | 腐蝕性強的酸鹼鹽液體 |
四氟乙烯和六氟丙烯譯名：特氟隆FEP | F46或FEP | 化學性能略遜於F4 | 腐蝕性的酸鹼鹽液體 | ||
塑膠 | 四氟乙烯和乙烯 | F4或ETFE | 化學性能略遜於F4 | 腐蝕性的酸鹼鹽液體 | |
聚乙烯 | PO | 化學性能穩定 | <60OC | 污水 | |
聚苯硫醚 | PPS | <150OC | 熱水 |
紊流）就不會影響測量結果的。因此說電磁流量計是一中真正的體積流量計。對於製造商和用戶來說，只要用普通的水實際標定後就可以測量其他任何導電流體介質的體積流量，而不需要任何修正。這是電磁流量計的一突出優點，是其他任何流量計所沒有的。測量管內無活流量範圍的選擇
最大流量和最小流量必須符合下表中的數。
內徑（mm） | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
Qmin(m3/h) Qmax(m3/h) | 0.0283 4.24 | 0.0636 9.54 | 0.12 16.96 | 0.176 26.5 | 0.29 43.42 | 0.452 67.85 | 0.7 106.0 | 1.19 179.0 |
內徑（mm） | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
Qmin(m3/h) Qmax(m3/h) | 1.8 271.0 | 2.28 424.0 | 4.41 662.0 | 6.36 954.0 | 11.3 1690 | 17.6 2650 | 25.4 3810 | 34.6 5190 |
內徑（mm） | 400 | 450 | 500 | 550 | 600 | 700 | 800 | 900 |
Qmin(m3/h) Qmax(m3/h) | 45.2 6780 | 57.2 8570 | 77.6 10600 | 85.8 12800 | 101.0 15200 | 138.0 20700 | 180.0 27100 | 229.0 34300 |
內徑（mm） | 1000 | 1100 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 |
Qmin(m3/h) Qmax(m3/h) | 282.0 42400 | 342.0 51300 | 407.0 61000 | 554.1 83121 | 732.7 108566 | 916.0 137404 | 1131.0 169635 | 1368.4 205258 |
