長螺旋打樁機

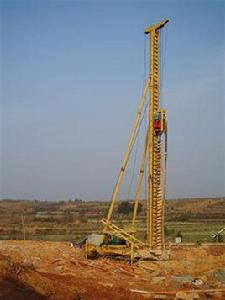

長螺旋打樁機

長螺旋鑽孔、管內泵壓混合料成樁施工在鑽至設計深度後,應準確掌握提拔鑽桿時間,混合料泵送量應與拔管速度相配合,遇到飽和砂土或飽和粉土層,不得停泵待料;沉管灌注成樁施工拔管速度應按勻速控制,拔管速度應控制在1.2~1.5m/min左右,如遇淤泥或淤泥質土,拔管速度應適當放慢。

基本信息

樁機組成

該機包括液壓步履樁架和鑽進系統兩部分。樁架採用液壓步履式底盤,自動化程度高,可自行行走及360度迴轉,設有四條液壓支腿及一條行走油缸以輔助行走及迴轉同時增加施工時的整機穩定性,可整機進行轉運。立柱為可摺疊式箱型立柱,法蘭連線方式,立柱採用兩塊高厚度蒙板並且用大型折彎機折彎技術,經兩道焊縫焊接而成同時立柱內部每隔60cm加焊四根加強筋固定,增加立柱抗扭抗彎性。立柱由兩條變幅液壓油缸控制其起降。鑽進系統包括動力頭與鑽具,動力頭的輸出軸與螺旋鑽具為中空式,樁機採用長螺旋成孔,可通過鑽桿中心管將混凝土{或泥漿]進行泵送混凝土CFG樁施工,即能鑽孔成孔一機一次完成,也可用於乾法成孔、注漿置換改變鑽具後還可採取深層攪拌等多種工法進行施工。

結構及原理

該機液壓步履樁架主要由頂部滑輪組、立柱、斜撐桿、底盤、行走機構、迴轉機構、卷揚機構、操縱室、液壓系統及電氣系統組成.

立柱為摺疊式,採用箱形截面結構型式,法蘭連線方式。立柱兩側配有圓形或方形滑道作為動力頭、鑽桿上下運動的導向和抗扭。此種鑽機配備的箱形可摺疊式立柱利用液壓缸進行起降,方便快捷,運輸時也不需拆卸。立柱下部與上盤鉸接,中後部與斜撐桿鉸接,立柱頂部有滑輪組,用來完成對動力頭、鋼筋籠和注漿導管等的起降。動力頭可沿滑道上下滑動託運時可拆卸。

行走機構

行走機構為液壓步履式。前進時四個支腿液壓缸支地撐起,下盤離地通過液壓系統驅動行走油缸實現樁機履靴前行,然後收起支腿落下,通過液壓缸收縮拉動底盤前行,經過如此反覆操作實現樁機前行。

迴轉機構

迴轉機構由中速液壓馬達通過減速器帶動,在四個支腿液壓缸的配合下,可使樁機實現360度迴轉。由於液壓馬達具有功率穩定、運轉平穩、轉動慣性小和啟動效率高等特點,因而樁機具有迴轉平穩、無衝擊、無振動、整機的穩定性良好及使用壽命長的優點。

動力機構

動力頭採用三環減速機構,此種減速機構已是相當成熟的產品。大中心孔的減速機,成載過載能力高、結構緊湊、噪音小、壽命長,是目前國內鑽機最理想的動力裝置。它有兩個風冷電機、減速器、彎頭、排氣裝置、提升架和滑快組成。工作時兩個電機通過聯軸器帶動減速器的高速旋轉,將動力低速軸通過法蘭帶動鑽桿、鑽頭作旋轉運動。

液壓機構

主要7個液壓油缸構成。其中包含4個支腿油缸,1個行走油缸,2個變幅油缸。支腿油缸分布在機器四個角上實現機器主體的起落高度為1.1米和1.6米兩種,根據機器型號不同採用不同高度的油缸。行走油缸位於整機底盤中部,配合4個支腿油缸起落,從而行走油缸收縮拉動底盤使整機前行。行走油缸長1.6米,所以機器行走步長為1.6米。變幅油缸位於中盤前段偏,立柱下方偏後,主要起撐起立柱作用。7個油缸的收縮可以在操縱室操作。

操縱機構

操縱室位於鑽機後部主卷揚機前方,鐵殼結構,三面開窗,可保證視野開闊,安全舒適。鑽機是由電液聯合控制,所有操縱電鈕及手柄都置於操縱室前方的控制臺上,操作方便快捷。

樁機型號

CFG20-600 CFG23-600 CFG25-600 CFG26-600 CFG30-800

注: 20,23,25,26,30指樁機可打樁的最大深度。

600,800 指鑽桿的最大直徑,打樁的直徑。
