名稱

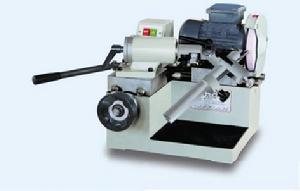

鑽頭磨刀機，英文名稱drill grinder 規格型號：TR132M
特點
修磨直徑屆於0.5mm到32mm的多種形式的鑽頭，如標準麻花轉，木工鑽，薄壁鑽，雙后角鑽頭， 雙 頂角鑽頭，倪志福鑽頭，階梯鑽。 鑽頭範圍：ф0.5－32mm 頂 角：30－180度 後 角：0－15度
拓爾鑽頭磨刀機可以研磨鑽頭類型
普通鑽頭，雙頂角，雙后角，薄壁鑽，木工鑽，倪志福鑽頭，台階鑽頭，修橫刃
參數
電機功率：380v 50hz 250w
轉 速：2800轉/分
砂輪：ф 125 x 20 x ф32碗型金剛石砂輪
整機外形：380 x 380 x 360mm
整機重量：43kg
用途： 修磨鑽頭。如標準麻花鑽，木工鑽，薄壁鑽，雙后角鑽頭，雙頂角鑽頭，倪志福鑽頭，階梯鑽。
操作說明
先端角之研磨啟動開關馬達迴轉安定時，將夾頭固定具組放置右側研磨台，固定座缺口部位對準研磨台之台階，輕輕推底，直到研磨聲音靜止後取出，再轉180°，以同樣的方式研磨到無聲為止
研磨時不可握住鑽柄，用力將影響中心不平均。
先端角可調角度90°~135°
研磨中心靜點時，將夾頭固定具組放入靜點研磨座，輕輕推底砂輪，放入到底後，左右旋轉到無聲為止，取出轉向180°，以同樣方式研磨另一邊到無聲為止。
中心靜點研磨時，夾頭固定具組上下取付動作，以夾頭固定具組缺角線約中心的位置對準研磨座上之定位銷。
研磨前切削刃時，將夾頭固定具組放入靜點研磨座，輕輕推底砂輪，放入到底後，向右旋轉到無聲為止，再退回到中心，取出轉向180°，以同樣方式研磨另一邊到無聲為止。
前切削刃研模時，夾頭固定具組上下取付動作，以夾頭固定具組缺角線約中心的位置對準研磨座上之定位銷。 機器上所有接觸孔研磨好鑽頭後，必須立刻清潔，以利下次使用。
機台清潔保養
請使用者使用前後以空壓槍，清潔所有機台灰層鐵屑，尤其是研磨接觸孔之清潔，以確保機台使用壽命。 更換砂輪正確方法 鬆開固定螺絲，打開砂輪保護蓋，取下砂輪固定螺絲及扇葉片，取出砂輪，將砂輪及軸心接觸面擦拭乾淨，砂輪新品裝入軸心，扇葉片及固定螺絲裝回，再將固定螺絲鎖緊，蓋回砂輪保護蓋，鎖上外殼固定螺絲即可完成操作。
