A. 用途:
本儀器是用於鑽頭切削刃檢查的光學儀器，可以測量鑽頭的后角α、螺旋槽斜角ω、鑽尖角2φ、切削刃的軸向跳動、橫刃斜角θ、橫刃的對稱度、鑽心的對稱度、鑽心直徑do和切削刃的直線度。

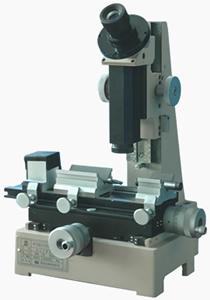

1602測量鑽頭
測量狀態下鑽頭
B. 特點:
● 採用“V”型導軌，運動靈活，精度高
● 兩維工作檯，鼓輪讀數，測量直觀方便
● 顯微鏡可以更換放大倍率，瞄準精度高
● 提供各種夾具，可以方便地對直柄和錐柄鑽頭進行測量
C. 技術規格:
可測鑽頭直徑 ................ Ф2.5-Ф40mm
角分度值 ....................1°
測角範圍.......................... 0-90°
測微刻度值........ 0.01mm
縱向讀數範圍..............0-25㎜
橫向讀數範圍..........0-20mm
物鏡放大倍率 ......... 1×、3×、5×
顯微鏡總放大倍率 ..........10×、30×、50×
儀器外形尺寸(長×寬×高)..........約340mm×420mm×440mm
儀器淨重.......................約30kg
包裝外形尺寸 .............. 約650mm×550mm×600mm
D.儀器組成及附屬檔案:
儀器主機....................1台
錐柄鑽頭夾子................1件
直角塊.......................1塊
定焦管.......................1件
可換物鏡頭（1×、3×、5× ）......各1套
變壓器（6V15W）..............1件
反光燈....................1套
燈泡(6V15W)................3個
燈泡(6V5W).................8個
