鏈式截煤機

鏈式截煤機

鏈式截煤機又稱割煤機,截煤機,鏈式割煤機,鏈式截煤機,掏槽機,小型煤機,使用於一般中、小型礦井下緩傾薄煤層﹑極薄複合煤層採煤工作面開切底槽,達到掏槽落煤的作用,使用於複雜煤層的開採,可在采高0.30米以上工作面開切底槽之用。

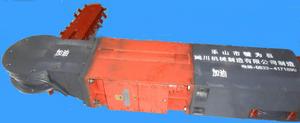

MJLB37型-H39 鏈式截煤機(水冷型)
MJLB37型-H39鏈式截煤機MJLB37型-H39鏈式截煤機

其它名稱

割煤機,截煤機,鏈式割煤機,鏈式截煤機,掏槽機,小型煤機

用途

本機使用於一般中、小型礦井下緩傾薄煤層﹑極薄複合煤層採煤工作面開切底槽,達到掏槽落煤的作用。

適用範圍

本機可在周圍環境空氣的甲烷、煤灰、硫化氫、二氧化碳等含量不超過《煤礦安全規程》所規定的安全含量的礦井中使用。本機使用於複雜煤層的開採,可在采高0.30米以上工作面開切底槽之用。
適宜截煤層硬度f≤4°工作面。適宜沿煤壁底板傾斜角度a<25°工作面。

特點

體積小、重量輕,噪音小、防塵效果好,使用安全可靠。
電器部分具有一定的防爆性能,電機冷卻方式為水冷。
本機比較手工採煤能提高煤塊率,節省開採時間,是開採極薄複合煤層代人工掏槽落煤的設備。

工作原理

鏈式截煤機主要由牽引部、電機部、截煤部聯結組成,其中截煤部包括機梁、截盤、截齒鏈三部分。截盤裝在截煤部前端的機樑上,截盤上裝有截鏈。
鏈式截煤機電機採用截機專用防爆電機,電機置於機器中部,兩端伸出軸帶動牽引部和截煤部工作。
電機一端傳給牽引部,通過齒輪、脈動調速器、蝸輪蝸桿減速,帶動繩筒旋轉,纏繞鋼絲繩拖動整機沿煤壁方向脈動移動,牽引速度可通過調速手柄在0~0.92米/分內作任意調整。
電動機另一端輸給截煤部,通過花鍵連線傘齒輪減速傳動,帶動五星輪、鏈條轉動,在鏈輪的作用下鏈條繞截盤導向槽旋轉,帶動截齒破煤伸入煤壁內並截割煤炭,在牽引部鋼絲繩的牽引作用下截煤機沿煤壁、貼底板掏底槽0.8-1.2米深度的底槽(掏槽後的煤層在岩壓的作用下可自動落煤),截煤機沿煤壁向鋼絲繩固定端移動。

基本參數

調整方式 手動、脈動、無極調速 工作方式 沿煤壁來回、左右作業
牽引方式 剛絲繩內牽引 電機型號 YBC-37
牽引速度 0~920mm/min 電機功率 37KW
截槽深度 1000±50 mm 額定電壓 380V/660V
截鏈線速度 1900mm/s 外型尺寸 2235×490×390mm
繩筒容量 25000mm 鋼絲繩規格 6×37(Φ12.5mm)
牽引力 30.66KN 整機重量 1230±2kg
牽引功率 9KW 截割功率 28KW
冷卻方式 水冷 空載下放速度 4184mm/min
冷卻方式 螺旋水道內冷 工作方式 沿煤壁來回,左右工作
防塵方式 冷卻水截煤部防塵 潤滑方式 連續無壓潤滑

結構

效果

使用本機完成機械掏槽作業,改變採煤工作面採用手工掏槽作業的落後工藝,減輕工人勞工生產率,與炮采工藝相比改善了採煤工人的勞動安全生產條件,確保採煤工作面正規循環作業,增加塊煤率,為薄煤層機械化採煤提供了一種使用裝備。
整機由牽引部、電動機、(專用防爆水冷式電機)、截煤部連線組成。
