鎮江中鈺電子設備有限公司 位於風景秀麗的鎮江市大路鎮，是生產散熱器的專業性工廠，可
公司新辦公大樓我公司是生產散熱器的專業性公司，多年來，在各大專院校、科研單位的鼎力相助和各用戶單位的大力支持下，已形成了一定規模的散熱器生產體系，我廠可以生產國內各種規格型號的散熱器，而且還在不斷地開發新的散熱器品種。日前我廠散熱器的主要品種有：型材散熱器，插片散熱器，叉指形散熱器，機箱一體化散熱器 變頻散熱器，電阻散熱器。 我公司除定型產品外還可為用戶設計製造各種非標準型散熱器。 隨著科學技術的飛速發展，使得元器件的功率不斷增加，體積逐步縮小，熱流密度集聚上升。因此解決它的冷卻問題至關重要，合理的選擇和正確的使用散熱器元件對提高功率器件的使用壽命，改善整機的裝配指標起著極為重要的作用。 本廠研製生產的散熱器，其熱阻特性曲線，系按中華人民共和國電子工業部標準SJ2564-85《型材散熱器》規定的檢測方法，經測試而得出的可靠數據。 我廠管理體系完善，技術力量雄厚，加工設備齊全，產品性能具有國內先進水平，產品質量居於國內同行業領先地位。優質的產品，完善的售後服務，使我廠豎立了良好的企業形象，並得到廣大用戶的一致好評和信賴。 本廠服務宗旨：“產品質量以優爭先，銷售服務以誠為本，契約往來以信為榮”。
主營行業：鋁型材電子散熱器
企業類型： 私營獨資企業
經營模式： 生產、銷售
註冊資本：100萬
公司註冊地： 中國 江蘇 鎮江市
員工人數： 51 - 80 人
公司成立時間： 2005年
法定代表人/負責人：馬智廣

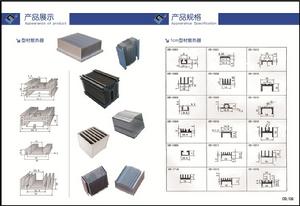

產品展示主要經營地點： 鎮江市
主要市場： 全國各城市
經營品牌：中鈺
管理體系認證： ISO 9001
質量控制： 內部
研發部門人數： 10 人
證書榮譽工商註冊信息： 已通過認證
證書及榮譽： 1 項
散熱器選擇：
SSR每安培電流發熱量約為1.5W，三相SSR的發熱量為三相負載之和。使用10A以上SSR必須選擇按照與其匹配的散熱器。
選擇合適的散熱器，不僅與散熱器的大小有關，而且和地域、環境、溫度（季節）、通風條件及安裝密度等因素有關。SSR的底板與散熱器連線處均勻塗超導熱矽脂。
散熱器效果的參考標準：SSR的底板與散熱器相連線的接觸面溫度不得超過80℃
模組散熱器選擇
用戶選配散熱器時，必須考慮以下因素：
① 模組工作電流大小，以決定所需散熱面積；
② 使用環境，據此可以確定採取什麼冷卻方式——自然冷卻、強迫風冷、還是水冷；
③ 裝置的外形、體積、給散熱器預留空間的大小，據此可以確定採用什麼形狀的散熱器。
一般而論，大多數用戶會選擇鋁型材散熱器。為方便用戶，對我公司生產的各類模組，在特性參數表中都給出了所需散熱面積。此面積是在模組滿負荷工作且在強迫風冷時的參考值。
下面給出散熱器長度的計算公式：
模組所需散熱面積=（散熱器周長）×（散熱器長度）+（截面積）×2
其中，模組所需散熱面積為模組特性參數表中給出的參考值，散熱器周長、截面積可以在散熱器廠家樣本中查到，散熱器長度為待求量。
在使用功率器件時最重要的是如何使其產生的熱量有效地散發出去，以獲得高可靠性。
散熱的最一般方法是把器件安裝在散熱器上，散熱板將熱量輻射到周圍的空氣中去，以及通過自然對流來散發熱量。
一般地說，從散熱器到周圍的空氣的熱流量（P）可由下例表示。
P=hAη△T式中
h為散熱器總的傳熱導率（W/cm2℃），A為散熱器的表面積（cm2），η為散熱器效率，△T為散熱器的最高溫度與環境溫度之差（℃）。
上式中h是由輻射及對流來決定，η是由散熱器的形狀來決定。
總之，散熱器的表面積越大，與環境溫度之差越大，散熱板的熱量輻射越有效。
（1）輻射散熱
下述近似式表示輻射散熱
hr=2.3×10-11×ε(△T/2+237)3(W/cm2℃)式中
ε是表面輻射率，隨散熱器的表面狀況而變化。表面研磨光潔的產品ε=0.05～0.1也就是說輻射率極差。然而，散熱器表面塗以塗料，經氧化可使ε=1
（2）對流散熱
功率器件安裝在裝置的框架上時，採用對流散熱比輻射散熱更有效。在一個大氣壓的空氣中，採用對流散熱器的傳導率近似地由下式表示。
hc=4.3×10-4×（△T/H）1/4（W/cm2℃）
式中，H是散熱垂直方向的高度。散熱器的間隔高定在H1/4（cm）之內。總之，散熱器的垂直方向長於水平方向更為有效。
（3）散熱器效率η
若用薄材料製成散熱器，則離熱源越遠，表面溫度越低，散熱效果也越差。上述公式是假定溫度都是均勻分布的，而實際上在散熱板的邊緣部位表面溫度越低。
這種由散熱器本身溫度確定的係數就是散熱器效率，它表示散熱板實際傳遞的熱量與器材安裝部位最高溫度視為均勻分布時的熱量之比。
η主要是由所用散熱器的材料大小與厚度來決定的。一般地說，熱傳導率高的材料如鋁（2.12W/cm2℃）及銅（3.85W/cm2℃）而鋼（0.46W/cm2℃）就相當差了。
另外，散熱器的厚度以厚些為好，並以跟散熱器的長度平方成比例為最佳。
根據上述各點，適用於功率器件的散熱器應滿足下列要求：
（Ⅰ）表面積儘可能大些。
（Ⅱ）散熱器表面陽極氧化，發黑處理。
（Ⅲ）散熱器配置應使空氣易於流通，以長邊取垂直方向為佳。
（Ⅳ）使用熱傳導率良好的鋁及銅作為散熱器材料。
（Ⅴ）散熱器厚些為好，厚度與長度平方成比例。
安裝散熱器的幾點注意事項
1． 在保證半導體功率器件工作時的實際結溫小於最大結溫情況下，應儘量選用體積小，重量輕的規格。
2． 散熱效果優劣與安裝工藝有密切關係，安裝時應儘量增大功率器件與散熱器的接觸面積，降低接觸熱阻，提高傳熱效果。
3． 如果把接觸熱阻降的更小些，安裝時在功率器件與散熱器之間加一薄薄的導熱矽脂，可以降低熱阻25～30%。
4． 安裝時需要在器件與散熱器之間墊導熱或絕緣墊片，建議採用低熱阻材料，如紫銅箔、鋁箔或薄雲母、聚脂薄膜。
5． 當安裝一個器件時，其安裝孔（或組孔）置於散熱器基面的中心（L/2）位置。
批發說明
散熱器的選擇
SSR每安培電流發熱量約為1.5W，三相SSR的發熱量為三相負載之和。使用10A以上SSR必須選擇按照與其匹配的散熱器。
選擇合適的散熱器，不僅與散熱器的大小有關，而且和地域、環境、溫度（季節）、通風條件及安裝密度等因素有關。SSR的底板與散熱器連線處均勻塗超導熱矽脂。
散熱器效果的參考標準：SSR的底板與散熱器相連線的接觸面溫度不得超過80℃
模組散熱器選擇
用戶選配散熱器時，必須考慮以下因素：
① 模組工作電流大小，以決定所需散熱面積；
② 使用環境，據此可以確定採取什麼冷卻方式——自然冷卻、強迫風冷、還是水冷；
③ 裝置的外形、體積、給散熱器預留空間的大小，據此可以確定採用什麼形狀的散熱器。
一般而論，大多數用戶會選擇鋁型材散熱器。為方便用戶，對我公司生產的各類模組，在特性參數表中都給出了所需散熱面積。此面積是在模組滿負荷工作且在強迫風冷時的參考值。
下面給出散熱器長度的計算公式：
模組所需散熱面積=（散熱器周長）×（散熱器長度）+（截面積）×2
其中，模組所需散熱面積為模組特性參數表中給出的參考值，散熱器周長、截面積可以在散熱器廠家樣本中查到，散熱器長度為待求量。
在使用功率器件時最重要的是如何使其產生的熱量有效地散發出去，以獲得高可靠性。
散熱的最一般方法是把器件安裝在散熱器上，散熱板將熱量輻射到周圍的空氣中去，以及通過自然對流來散發熱量。
一般地說，從散熱器到周圍的空氣的熱流量（P）可由下例表示。
P=hAη△T式中
h為散熱器總的傳熱導率（W/cm2℃），A為散熱器的表面積（cm2），η為散熱器效率，△T為散熱器的最高溫度與環境溫度之差（℃）。
上式中h是由輻射及對流來決定，η是由散熱器的形狀來決定。
總之，散熱器的表面積越大，與環境溫度之差越大，散熱板的熱量輻射越有效。
（1）輻射散熱
下述近似式表示輻射散熱
hr=2.3×10-11×ε(△T/2+237)3(W/cm2℃)式中
ε是表面輻射率，隨散熱器的表面狀況而變化。表面研磨光潔的產品ε=0.05～0.1也就是說輻射率極差。然而，散熱器表面塗以塗料，經氧化可使ε=1
（2）對流散熱
功率器件安裝在裝置的框架上時，採用對流散熱比輻射散熱更有效。在一個大氣壓的空氣中，採用對流散熱器的傳導率近似地由下式表示。
hc=4.3×10-4×（△T/H）1/4（W/cm2℃）
式中，H是散熱垂直方向的高度。散熱器的間隔高定在H1/4（cm）之內。總之，散熱器的垂直方向長於水平方向更為有效。
（3）散熱器效率η
若用薄材料製成散熱器，則離熱源越遠，表面溫度越低，散熱效果也越差。上述公式是假定溫度都是均勻分布的，而實際上在散熱板的邊緣部位表面溫度越低。
這種由散熱器本身溫度確定的係數就是散熱器效率，它表示散熱板實際傳遞的熱量與器材安裝部位最高溫度視為均勻分布時的熱量之比。
η主要是由所用散熱器的材料大小與厚度來決定的。一般地說，熱傳導率高的材料如鋁（2.12W/cm2℃）及銅（3.85W/cm2℃）而鋼（0.46W/cm2℃）就相當差了。
另外，散熱器的厚度以厚些為好，並以跟散熱器的長度平方成比例為最佳。
根據上述各點，適用於功率器件的散熱器應滿足下列要求：
（Ⅰ）表面積儘可能大些。
（Ⅱ）散熱器表面陽極氧化，發黑處理。
（Ⅲ）散熱器配置應使空氣易於流通，以長邊取垂直方向為佳。
（Ⅳ）使用熱傳導率良好的鋁及銅作為散熱器材料。
（Ⅴ）散熱器厚些為好，厚度與長度平方成比例。
安裝散熱器的幾點注意事項
1． 在保證半導體功率器件工作時的實際結溫小於最大結溫情況下，應儘量選用體積小，重量輕的規格。
2． 散熱效果優劣與安裝工藝有密切關係，安裝時應儘量增大功率器件與散熱器的接觸面積，降低接觸熱阻，提高傳熱效果。
3． 如果把接觸熱阻降的更小些，安裝時在功率器件與散熱器之間加一薄薄的導熱矽脂，可以降低熱阻25～30%。
4． 安裝時需要在器件與散熱器之間墊導熱或絕緣墊片，建議採用低熱阻材料，如紫銅箔、鋁箔或薄雲母、聚脂薄膜。
5． 當安裝一個器件時，其安裝孔（或組孔）置於散熱器基面的中心（L/2）位置。
