錐形流量計的概述
錐形流量計是一種新型的可精確測量各種雷諾數的高精度流量計，可滿足各種介質的套用條件要求其操作原理同其它各種類型的差壓原理相同，都是基於密封管道中的能量守恆定理，錐形流量計由於具有獨一無二的設計結構，因而性能更優。錐形流量計是在管道中心處懸掛一錐形節流件，錐形件阻礙介質的流動，重塑流速曲線,在錐形性的下游可立即形成低壓區，管道上游的正壓同經節流件節流後的下游的負壓之間有一差壓,將正、負壓用取壓口取出，正壓口位於管道的上游，負壓口位於錐體的末端，通過測量兩者之間差壓,根據伯努力方程即可計算出管道中的流量，錐體位於管線中心，可對所測介質的流速曲線進行最佳化,因此測量精度高，對儀表上、下游的直管段要求低。錐形流量計可測量各種工況(溫度和壓力)條件下的氣相、混合氣相、液相、多相液體、氣液兩相(濕氣、液相質量比≤5%)、粉末、高粘度、高流速、髒污、含有固體懸浮顆粒的液相、溶液振動、電磁干擾等介質的流量。流體的條件可從深低溫到超臨界狀態。工作溫度最高850℃，最大壓力42.0MPa。若用特殊結構材質，溫度壓力還可以更高。可測量最高雷諾數500萬，最底雷諾數8000甚至更低。產生滿刻度差壓信號從最低小於0.1千帕到最高几十千帕。法蘭取壓型錐形流量計(VF),採用實心錐體截流體，並在管壁用法蘭取壓，配上遠傳差壓變送器，可有效防止取壓口的堵塞，適合於含有固體顆粒粉塵介質、高粘度液體及髒污介質。
錐形流量計的工作原理

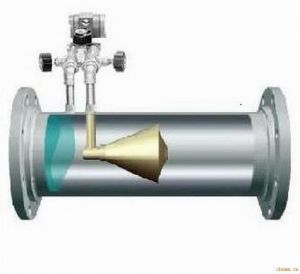

錐形流量計是一種差壓型的流量儀表。以差壓原理設計的流量儀表已經有了一百多年的套用歷史了，差壓型流量計是基於密封管道中的能量轉換原理，也就是說對於穩定流體，管道壓力與管道中的介質流速的平方根成反比:速度增加壓力會下降，當介質接近錐體時，其壓力為P1,在介質通過錐體的節流區時，速度會增加壓力會降低為P2，如圖1所示，P1和P2都通過錐形流量計的取壓口引到後接差壓變送器上，流速發生變化時，錐形流量計的兩個取壓口之間的差壓值會增大或縮小。當流速相同時，若節流面積大，則產生的差壓值也大，β值等於錐體的節流面積除以管道內徑的截面積(可換算成兩者之間的直徑比)。套用
介質：煤氣、天然氣（包括含濕度5%以下）、各種碳氫化合物（包括含濕的HC氣體）、各種稀有氣體（氫、氦、氬、氧、氮等）、氯氣、濕的氯化物氣體、空氣（包括含水、含SiO2粒子以及含其他懸浮物的空氣）、煙道氣、飽和蒸汽（含汽、水兩相流）、過熱蒸汽、水等。條件：從深冷到超臨界狀態，最高溫度達450℃，最大壓力25Mpa。
計算：每一個錐形流量計都根據流體的性質、壓力和溫度用專門的軟體進行計算。用戶可根據自己的套用條件（所測介質的組份、溫度、壓力、管徑、最大流量、常用流量、最小流量、準許最大壓力損失）選擇β值。
維護：錐形流量計免維護，不需要定期維護和檢定。
錐型流量計性能特點
V型錐流量計是一種差壓式流量儀表，其理論是基於封閉管道中能量守恆定律－伯努利方程和流動連續性方程，在穩定流的情況下，管道中的流速與差壓的開方成正比。
測量穩定性好，流量係數長期保持不變。
準確度高，重複性好，可實現流量的精確計量。
量程比寬，不用二次儀表軟體修正即可達到10：1。
對安裝直管段要求低，壓損小。
對被測介質適應能力強，可以測量非潔淨流體、含有固體顆粒流體、低壓流體、高含濕氣體以及各種贓污流體。
流量元件具有自清洗功能，耐磨損。
