定義
鋼質護欄立柱埋深衝擊彈性波檢測儀 (Impact Elastic Wave-Based Embedding Depth Measurement apparatus for Steel Guard Rail Post )指通過測量衝擊彈性波在鋼質護欄立柱中的傳播時間，計算出立柱總長,從而反算立柱埋深的檢測儀器(GB/T 24967-2010)。鋼質護欄立柱埋深衝擊彈性波檢測儀主要應對公路項目，由“國家交通安全設施質量監督檢驗中心”監製，是目前唯一有效的針對鋼質護欄立柱埋深檢測的無損檢測儀器；操作快捷簡便，高效精準。
概述
測試對象與內容測試對象：埋置於土/混凝土中的鋼質護欄立柱
測試內容：埋深
衝擊彈性波法：通過採用本公司獨創的一系列自由振動及噪聲抑制技術、反射信號抽取技術，有效地克服了護欄立柱這樣的中空薄壁結構測試中的世界性難題。
特點是目前國內唯一有效的鋼質護欄立柱埋深無損檢測儀器，無需拔樁；
國家交通安全設施質量監督檢驗中心”監製；
操作快捷簡便：每根立柱測試僅需7分鐘；
測試精度高：平均測量誤差優於±5%或不大於±8cm，檢測儀對測試長度解析度不低於1cm；
測試範圍廣：最大測試深度可達5米；
主要元器件均由美日等國家進口，可靠性高，耐久性強。

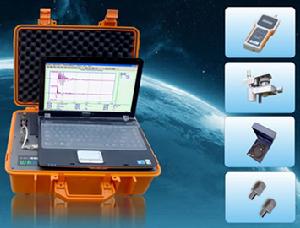

鋼質護欄立柱埋深衝擊彈性波檢測儀由檢測儀本體（包括感測器、導線、模數轉換、個人計算機等組成）和激振設備（包括自動激振裝置和激振控制器等）兩部分組成。
分類鋼質護欄立柱埋深衝擊彈性波檢測儀分為普通型和加強型兩類，分別適用於不同的工作溫度環境。
技術參數
項目 內容
最高解析度 16Bit
最大採集頻率 500KHz
最大採集點 20,000個
環境溫度 0℃~40℃
噪聲處理 平滑/LPF/BPF/HPF/合成增幅
頻譜分析 FFT/MEM/相關分析
項目 內容
檢測精度 95%
解析度 0.01m
測試範圍 0.7m~5.0m
檢測精度 7分鐘/根
相對濕度 30%RH~85%RH
通道數 2
