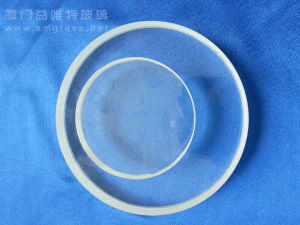

鋼化硼矽視鏡玻璃基本定義
鋼化硼矽視鏡玻璃採用採用硼矽系統玻璃原料製成的玻璃材料,鋼化硼視鏡玻璃是一種主要的玻璃玻璃形成成分二氧化矽和氧化硼的類型。別名又叫鋼化硼矽玻璃視鏡、硼矽玻璃視鏡、硼矽視鏡玻璃、硼矽玻璃,硼矽酸鹽玻璃等。
鋼化硼矽視鏡玻璃 產品參數
含矽量80％以上;應變溫度520℃;退火溫度560℃;軟化溫度820℃折射率1.47透光率（2毫米）92％;彈性模量76KNmm-2
抗張強度40120Nmm-2;玻璃應力光學常數3.8*10-6平方毫米/否
加工溫度（104dpas）1220℃;線膨脹係數（20-300℃）3.3*10-6K-1的
密度（20℃）2.23gcm-1;比熱0.9jg-1K的-1;導熱率1.2Wm-1K的-1
耐水性能（國際標準化組織719）1級;耐酸性能（國際標準化組織195）1級
耐鹼性能（國際標準化組織695）2級
最高溫度：350℃；安全工作溫度：≤280℃;產品規格：￠2mm≤1200mm；厚度：2mm-35mm
其它規格厚度可按客戶要求訂做生產。
性能特點
一、玻璃防腐蝕性能玻璃之所以耐化學腐蝕，是由其本身的化學成份所決定的。鋼化硼矽視鏡玻璃的主要化學成份如下：(化學成份重量百分比%)SiO280.4B2O312.7AL2O32.4Na2O+K2O4.2所謂腐蝕，是金屬被強氧化劑氧化。玻璃中的全部成份都是氧化物，玻璃不會再被氧化，也就不會被腐蝕。因為SiO2是酸性氧化物，所以玻璃耐酸腐蝕的性能很強。除氫氟酸和熱磷酸之外，玻璃可以耐所有無機酸和有機酸。又因為玻璃是無機氧化物，它不怕所有的有機介質的溶解。在最活潑的化學元素F、Cl、Br、I中，只有F對玻璃有分解作用。玻璃所不耐腐蝕的只有氫氟酸和強鹼，所以玻璃的耐鹼性能稍差、強鹼對玻璃有一定的腐蝕。二、機械性能一般人認為玻璃是沒有機械強度的，這是不對的。3.3玻璃具有一定的機械強度，其性能如下：(ISO3585規定)抗張強度：35-100N/mm2彈性模量E：64KN/mm泊松比u:0.23.3玻璃管耐內壓經驗公式(非標準規定)P＝2FS/DP:允許使用得最大壓力(MPa)f:長期負載的抗張強度，取值6.7MPaS:玻璃管壁厚(mm)D:玻璃管內徑(mm)
三、耐熱性能玻璃是不良導體及脆性材料。我們常看到，玻璃水杯炸裂。但3.3玻璃與眾不同，由於化學成份中有百分之12.7的三氧化二硼，其熱穩定性大大改善了。按照ISO3587的規定，把3.3玻璃製品在烘箱中加熱到140。C，恆溫30分鐘，馬上取出來放到20。C的水中，玻璃不會炸裂。這個指標叫做耐熱衝擊溫度。ISO3587規定，3.3玻璃製品φ小於100mm的，耐熱衝擊溫度不低於120。C;3.3玻璃製品φ大於100mm的，耐熱衝擊溫度不低於110。C。這是說玻璃被加熱140。C或130。C時，突然遇到20。C的冷水，不準玻璃炸裂。在實際的使用過程中，這種情況是很少的。由於人們知道熱玻璃怕冷水，一般不會把冷水搞到熱的玻璃上邊去。在使用玻璃設備生產中，溫度大於120。C的情況是很多的，例如南京化工廠引用玻璃設備處理硫酸，硫酸的沸點是300多度，沒有發生事故。所以，用玻璃設備加熱到100。C以上時，要加以特殊保護，不要使冷水搞到玻璃上邊去就不會發生炸裂，這一點在ISO3587中有說明。
