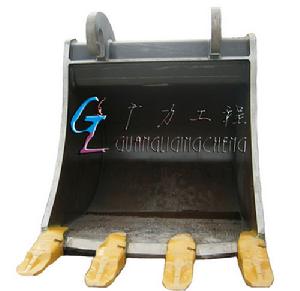

鉤機挖斗

鉤機挖斗

詮釋反鏟挖斗其切削力是指向操作者的挖斗。 正鏟挖斗其切削力是背向操作者的挖斗。 加強斗加強斗的易損部位齒座板和側刃板材料選用國產優質高強度耐磨鋼NM360適用於挖掘混有較軟碎石的硬土或碎石、礫石的裝載等重載作業。

挖斗的定義

挖斗是屬於鉤機上一種工作裝置,是直接與土壤接觸的一種斗狀構件,油缸通過高壓油為介質、連桿為輔助等機構來驅動挖斗進行挖掘工作。

挖斗挖斗

挖斗的分類

按挖掘方向分為:
術語 詮釋
反鏟挖斗 其切削力是指向操作者的挖斗。
正鏟挖斗 其切削力是背向操作者的挖斗。
按工況不同分為:
術語 性能 適用場合
標準斗 選用國產優質合金鋼Q345 適用於一般黏土、鬆土的挖掘和沙、土、礫石的裝載等較輕作業環境
加強斗 加強斗的易損部位齒座板和側刃板材料選用國產優質高強度耐磨鋼NM360 適用於挖掘混有較軟碎石的硬土或碎石、礫石的裝載等重載作業。
岩石斗 齒座板和側刃板材料選用瑞典進口的超高強度耐磨鋼hardox 適用於挖掘混有較硬碎石的硬土、次堅石、風化石或堅石、爆破後的礦石的裝載等重載作業環境。

挖斗的重要參數

術語 參數明細
安裝尺寸 銷徑、開檔、銷距
斗容 高度、深度、寬度(內側)
切角 牙板與邊板的夾角、耳板兩孔連線與牙板夾角、挖斗半徑

斗容的計算

術語 計算方法 備註
平裝法 高度*深度*寬度*0.65~0.75
堆裝法 高度*深度*寬度*0.85~0.95 一般都採用這種算法

斗容與整機質量的關係

整機質量t 堆尖容量m3 最大作業半徑mm 最大作業高度mm
6.3 0.25~0.40 4900 4700
8.0 0.35~0.60 5100 4900
10.0 0.50~0.80 5300 5100
12.5 0.60~1.00 5500 5300
15.0 0.70~1.20 5700 5500
20.0 0.95~1.60 6000 6000
25.0 1.20~2.00 6400 6400
32.0 1.40~2.40 6800 6800
40.0 1.80~3.00 7300 7500
50.0 2.50~4.00 8300 8500
63.0 3.50~5.50 9200 9500

挖斗的結構

挖斗屬結構件類產品,由齒座板、底板、邊板、牆板、掛耳板、背板、斗耳板、斗耳套、斗齒、齒座、護板或斗角等零配件組成,所以焊接是挖斗最關鍵的製作工序,焊接質量直接影響到挖斗的結構強度及使用壽命。

挖斗的製作及設備

挖斗的製作工序包括下料、車、銑、鑽、成型、焊接、打磨、噴砂、噴塗等流程。
挖斗屬專用行業設備配件,需要專用設備才能高效率、高質量的進行作業,如:數控等離子切割機、坡口銑邊機、卷板機、焊接變位機、鏜床等。
