簡介

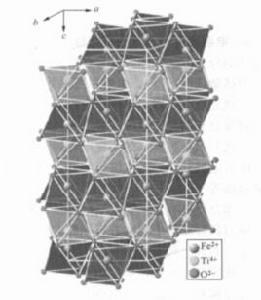

圖1鈦鐵礦的晶體結構鈦鐵礦的晶體結構屬剛玉型，只是與剮玉不同之處在於鋁的位置相間地被鐵和鈦所代替。ABO的多元化合物晶體結構，其中A、B分別代表兩種不同的陽離子，如A代表Fe 、B代表Ti 則是鈦鐵礦(FeTiO)，由圖1可以看出，Fe 離子位於菱形晶胞的頂角位置，O 離子位於每個面的中心，Ti 離子占據菱面體的中心。
燒結性能
通過燒結可以有效的改變鈦鐵礦的燒結性能，從而為鈦鐵礦的進一步叫加工利用提供便利。未燒結的鈦鐵礦，相組成僅為FeTiO，當鈦鐵礦在氬氣氣氛中燒結後並沒有檢測到組成與結構方面的變化。但是當鈦鐵礦在空氣中600℃燒結後，發生了化學反應，產生了新相，其相組成主相為FeTiO，部分FeTiO分解為FeO及TiO並產生了少量的FeTO;當其在800℃燒結後，其相組成與原鈦鐵礦相比已經發生了明顯的變化其相組成主要為FeTiO並有一定量的FeO、TiO和FeTO，只含少量的FeTiO相，鈦鐵礦顆粒與氧發生了氧化反應；950℃燒結後主要相組成為FeTiO，含FeO及TiO而FeTO與FeTiO3則已經消失，當燒結溫度為1100℃燒結後，樣品為FeTiO相，含有少量的TiO；1200℃燒結後，樣品主要為FeTiO相含有少量的TiO。因此鈦鐵礦在600℃空氣中燒結後，產生少量的FeO、TiO和FeTO；當溫度為800℃時，FeTO分解為FeTiO和TiO，在更高的溫度下則完全轉變為FeTiO和TiO。
主要用途
鈦鐵礦具有較強的吸收微波輻射的能力
FeTiO屬ABX型分子，與FeO屬同一結構類型。在此種結構中，氧離子大致成六方密堆積排列，鈦離子和鐵離子各占三分之一的八面體配位間隙。在鈦鐵礦中，由鐵占據的C面同由鈦占據的C面呈相互交替的堆積方式。這種結構的特點使得離子之間發生的相對位移變得非常容易。加之Fe 由於含 d 電子，因此具有較大的極化率，FeO 鍵具有明顯的離子一共價鍵特徵。這就決定了FeTiO具有較高的介電常數。天然產生的鈦鐵礦，或多或少地含有以Fe 形式存在的鐵，Fe 和Fe 共存，導致兩種價態離子間的會發生電子交換，這一過程無疑促進了鈦鐵礦因偶極弛豫而引起的對微波能量的損耗。加之由於Fe 和Fe 價層存在不成對電子，致使FeTiO表現出較高的磁化率。而微波場本身是一個交變的電磁場。因此，FeTiO與微波場相互作用既表現為電相互作用，又表現為磁相互作用。
