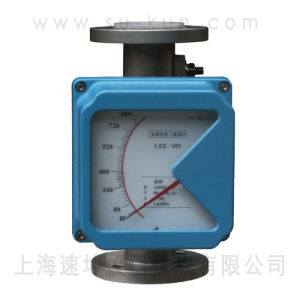

簡介
金屬轉子流量計適用於小口徑和低流速介質流量測量；工作可靠，維護量小，壽命長；金屬轉子流量計對於直管段要求不高；較寬的流量比10：1；雙行大液晶顯示，可選現場瞬時/累計流量顯示，可帶背光單軸靈敏指示；非接觸磁耦合傳動；金屬轉子流量計全金屬結構，適於高溫、高壓和強腐蝕性介質；可用於易燃、易爆危險場合；可選二線制、電池、交流供電方式；多參數標定功能；金屬轉子流量計帶有數據恢復，數據備份及掉電保護功能.
金屬轉子流量計技術參數
測量範圍:水（20℃）1-200000 l／h
空氣（20℃，0．1013MPa）0．03－4000m3／h
參見流量表，特殊流量可訂製
量程比：標準型10：1 特殊型20：1
精度： 標準型1．5級 特殊型1．0級
壓力等級：標準型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa
特殊型： DN15－DN50 25MPa DN80-DN200 16MPa
夾套的壓力等級為1．6MPa
特殊型在選型和訂貨前應與工廠協商
壓力損失：7kPa-70kPa
介質溫度：標準型：－80℃-＋200℃：PTFE：0℃－85℃
高溫型：最高可達400℃
介質粘度：DN15: <5mPa.s(F15.1-F15.3)
<30mPa.s(F15.4-F15.8)
DN25: <250mPFa.s
DN50-DN150: <300mPa.s
環境溫度：液晶型－30℃－+85℃
指針型－40℃－+120℃
連線形式：標準型：DIN2501標準法蘭
特殊型：由用戶指定的任意標準法蘭或螺紋
電纜接口：M20＊1．5
供電電源：標準型24VDC二線制4－20mA（10．8VDC－36VDC ）
交流型：85－265VAC 50HZ
電池型：3．6V@4AH鎳氫電池
報警輸出：上限或下限瞬時流量報警
標準型：集電極開路輸出（最大100mA@30VDC內部阻抗100 歐）
特殊型：繼電器輸出（觸點容量最大5A@250VAC）
脈衝輸出：累積脈衝輸出，最小間隔50毫秒
液晶顯示：瞬時流量顯示數值範圍：0－50000
累計流量顯示數值範圍：0－99999999
防護等級：IP65
防爆標誌：本安型iaⅡCT6 隔爆型dⅡCT6
| 代號 | 測量管結構 | ||||
| SK-LZ50 | 下進上出 | ||||
| SK-LZ51 | 下進上橫出 | ||||
| SK-LZ52 | 下橫進上橫出 | ||||
| SK-LZ53R | 右進左出 | ||||
| SK-LZ53L | 左進右出 | ||||
| 代號 | 接液材質 | ||||
| R0 | 0Cr18Ni2Mo2Ti | ||||
| R1 | 1Cr18Ni9Ti | ||||
| R2 | 316L | ||||
| RP | PTFE | ||||
| T1 | 鈦合金 | ||||
| 代號 | 附加結構 | ||||
| 無 | |||||
| T | 夾套型 | ||||
| Z | 阻尼型 | ||||
| G | 高溫型 | ||||
| Y | 高壓型 | ||||
| 代號 | 指示器形式代碼組合 | ||||
| M1 | 就地指示器，機械指示瞬時流量 | ||||
| M2 | 供電型，機械指示瞬時流量，液晶顯示瞬時/累積流量 | ||||
| M3 | 供電型，無機械指示，液晶顯示瞬時/累積流量 | ||||
| 代碼 | 供電方式 | ||||
| 無 | 只限M1指示器 | ||||
| A | 220VAC，4－20mA輸出 | ||||
| B | 電池供電，無輸出 |
金屬浮子流量計選擇
1、 流量表中空氣的流量是指在20℃，0.1013Mpa，水的流量是指20℃的狀態下的正常流量，其允許範圍是正常流量的±10%，通過計算，在這個流量範圍內都可以確定浮子及口徑。
2、 若計算結果不在此範圍，可以通過計算確定。
3、 口徑、浮子的確定原則上須通過計算。
流量刻度的確定：
A、 對於氣體：
Qi=QV(空氣)÷Fi可選擇的流量刻度範圍：0.9-1.1
其中：i=n 指標準狀態條件
i=a 指實際狀態條件
i=a 指氣體質量流量
QV（空氣）指在流量表中確定的，對應某個浮子號的空氣的體積流量。
B、 對於液體：
Qi=QV÷Fi可選擇的流量刻度範圍：0.9Qi-1.1Qi
其中：i=v 指液體的體積流量
i=m 指液體的質量流量
QV（水）指在流量表中確定的，對應某個浮子號的水的體積流量.
金屬轉子流量計工作原理
金屬轉子流量計由兩個部件組成，轉子流量計一件是從下向上逐漸擴大的錐形管；轉子流量計另一件是置於錐形管中且可以沿管的中心線上下自由移動的轉子。轉子流量計當測量流體的流量時，被測流體從錐形管下端流入，流體的流動衝擊著轉子，並對它產生一個作用力（這個力的大小隨流量大小而變化）；當流量足夠大時，所產生的作用力將轉子托起，並使之升高。同時，被測流體流經轉子與錐形管壁間的環形斷面，從上端流出。當被測流體流動時對轉子的作用力，正好等於轉子在流體中的重量時（稱為顯示重量），轉子受力處於平衡狀態而停留在某一高度。分析表明；轉子在錐形管中的位置高度，與所通過的流量有著相互對應的關係。因此，觀測轉子在錐形管中的位置高度，就可以求得相應的流量值。
為了使轉子在在錐形管的中心線上下移動時不碰到管壁，通常採用兩種方法：一種是在轉子中心裝有一根導向芯棒，以保持轉子在錐形管的中心線作上下運動，另一種是在轉子圓盤邊緣開有一道道斜槽，當流體自下而上流過轉子時，一面繞過轉子，同時又穿過斜槽產生一反推力，使轉子繞中心線不停地鏇轉，就可保持轉子在工作時不致碰到管壁。轉子流量計的轉子材料可用不鏽鋼、鋁、青銅等製成。
金屬轉子流量計特點
金屬轉子流量計是工業上和實驗室最常用的一種流量計。它具有結構簡單、直觀、壓力損失小、維修方便等特點。轉子流量計適用於測量通過管道直徑D<150mm的小流量，也可以測量腐蝕性介質的流量。使用時流量計必須安裝在垂直走向的管段上，流體介質自下而上地通過轉子流量計。
金屬轉子流量計主要套用
金屬轉子流量計適用於小口徑和低流速介質流量測量；工作可靠，維護量小，壽命長；對於直管段要求不高；較寬的流量比10：1；雙行大液晶顯示，可選現場瞬時/累計流量顯示，可帶背光單軸靈敏指示；非接觸磁耦合傳動；金屬轉子流量計全金屬結構，適於高溫、高壓和強腐蝕性介質；可用於易燃、易爆危險場合；可選二線制、電池、交流供電方式；多參數標定功能；金屬轉子流量計帶有數據恢復，數據備份及掉電保護功能。
金屬轉子流量計的安裝注意
1、流量計必須垂直安裝，所測流體自下而上經流量計，進出口保證有5倍儀表口徑的直管段，對於新安裝的管路，流量計安裝前應將管道沖洗乾淨。2、在流量計上游應安裝閥門，在下游5~10倍儀表口徑處安裝流量調節閥。對於小口徑儀表在上游應安裝過濾器，若被測介質中含有磁性物質，則應在流量計前安裝磁過濾器。
3、為便於檢修和更換流量計，在儀表安裝時需接旁道管路。
4、當被測介質較髒時，應及時清洗管子與浮子。
5、金屬管轉子流量計的測量準確度一般為2.5級，當要求測量準確度較高時，則不宜選擇金屬管轉子流量計。
