金屬環墊

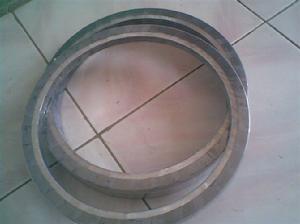

金屬纏繞墊

金屬環墊的材質一般有軟鐵 /SS304/SS316/ 碳鋼 /SS321 以及其他合金材料。 金屬環墊具有耐高溫，高壓及耐腐蝕的優異特性。 金屬環墊主要用於 高溫、高壓管道（蒸氣及石油工業、石油化學工業）塔、槽、熱交換器、管道等機器接合部。 適用標準： ANSI B16.5-1973 、 JPI-75-15-70 、 GB 699 、 GB1220 、 JB755 、 HG20633-97 金屬環墊包括橢圓墊和八角墊兩種型式 金屬環墊墊（基本型）是採用標準優質的SS304、SS316（“V”形或“W”形) 金屬帶及其它合金材料與石墨、石棉、聚四氟乙烯、無石棉等柔性材料相互重迭螺鏇纏繞，並在開始及末端用點焊方式將金屬帶固定而成。 性能：耐高溫、高壓、耐腐蝕，具有良好的壓縮率和回彈率。 套用：石油、化工、電力、冶金、船舶、造紙、醫藥等法蘭連線處的管、閥、泵、人孔、壓力容器及 換熱設備的密封部位是理想的靜密封材料。 不鏽鋼帶形狀：“V”“W”"SUS""U"。 不鏽鋼帶材質：A3、304，304L，316，316L，蒙乃爾 Monel，鈦材Ta 。 非金屬帶（填充料）：特殊石棉，無石棉，柔性石墨，聚四氟乙烯等。 適應溫度：-196℃--+870℃ （柔性石墨） ≤ +250℃ （聚四氟乙烯） ≤ +500℃ （特殊石棉） 介質：適用於高溫高壓蒸氣、油、油氣、溶劑、熱煤體油等。 使用壓力：≤300Mpa 最大加工尺寸： 2800 mm；特殊規格或各類非標準產品可按您的要求製作生產。 最小預緊比壓：y=68 MPa 鑫興密封材料廠選型參考： 法蘭種類 墊片形式 鋼帶材質 填充料 內外環材質 可供尺寸(mm) 通用厚度(mm)
名稱 代號 V-形 W-形
平面法蘭 僅帶外環 304 304(L) 316(L) 321 鈦Ta 鎳Ni Mon400 Inconel 哈氏B,C 鋯（702,705） 石棉 ASB A3 304 304(L) 316(L) 321 鈦Ta 鎳Mon400 Inconel 哈氏B,C 鋯(702,705) Φ16-3000 　 　
帶內外環 　 　
凸面法蘭 僅帶外環 石墨 FG 　 　
帶內外環 3.2 4.8
凹凸法蘭 基本型 四氟 PTFE 4.5 5.5
僅帶內環 　 7.5
槽法蘭 基本型 雲母 MICA 　 　
僅帶內環 　 　
平面和凹槽法蘭 基本型 陶瓷 CER 　 　
僅帶內環
