重錘料位計

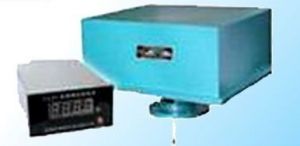

重錘式料位計系由減速馬達、卷線器(收線輪)、纜繩(鋼索)、重錘、脈波輪、位置感測器及控制電路所組成，啟動料位偵測時，重錘下降，纜繩(鋼索)帶動脈波輪轉動，位置感測器及控制電路計算脈波輪轉動之圈數，從而計算出重錘碰觸物料時所下降之距離，並將數據顯示在儀表上及轉換成模擬信號輸出。

一、 概述

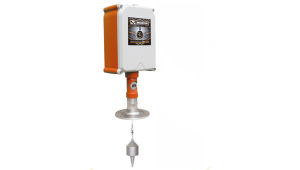

重錘料位計圖片

重錘料位計是用於監測料斗、筒倉和其他類型容器內粉末、顆粒和液體的感測器。重錘料位計直接測量頂部無料空間距離，間接測量料倉內的物料高度。

二、產品結構

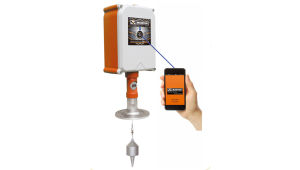

重錘料位計參考

重錘料位計是由以下主要部件組成：1 – 測錘，2 –鋼纜 (圖上未顯示, 在 #6 部件內部穿過並附著在圖上鏈條頂部)，3 – 鋼纜捲筒，4 – 測量捲筒，5 – 安裝法蘭/法蘭管組件，6 – 鋼纜擦拭組件(位於圖上法蘭管內部)，7 – 空氣吹掃接頭，8 – 外殼 (容納機械電子部件)，9 – 控制器PCB，10 –電源開關，11 – 電機，以及12 –電氣接口。

三、原理

重錘料位計套裝

重錘料位計的先進電子器件採用智慧型電機控制。每個測量周期均以測錘/鋼纜組件降至容器內部的方式啟動。鋼纜下降/提升的量等於在W55安裝點下方自測量起始點至物料表面之間的無料空間距離。 該距離使用霍爾效應探測技術和微控制器計時器電路進行測量，測量解析度在0.045"之內。在探測與物料表面接觸時還採用了磁技術。測量數據刷新後，電機反向運行，測錘/鋼纜返回至初始位置。達到介質可視化，過程自動化的目的。在上升過程中對距離進行測量和校驗。

根據測得的距離和在配置過程中由操作員或安裝員設定的有效測量範圍確定料位。料位報警(高位和低位)與測得的料位進行比對，如必要，高位和低位報警繼電器輸出將改變狀態。

重錘式料位計的智慧型電機傳動系統控制著系在不鏽鋼鋼纜上的重錘向下降，重錘接觸介質表面的瞬間停止下降，而後重錘式料位計改變電機的轉動方向將重錘收回。測量過程中，重錘式料位計通過專利的雙光學感測器的精確計量，獲取料位信號，並將料位信號變送為4~20mA模擬量信號、RS485信號或脈衝信號輸出。

四、與其他料位計的差異

重錘料位計與其他物位計不同，重錘料位計的測量數據不會受到聲、粉塵、光、顏色、介電常數、濕度和溫度變化的影響。

五、功能

重錘料位計的主要功能包括：

1、每套設備均配有多種測量輸出標準，其中包括MODBUS串列通訊、0/4-20mA 模擬信號、直流電晶體脈衝信號和交流繼電器脈衝輸出信號。

2、輔助容器料位控制物料的高位低位報警輸出。

3、採用智慧型的自校驗技術，在測量周期內出現包括斷纜、埋錘以及探頭閉鎖問題時，通過故障信號發出報警。

4、採用第三代智慧型重錘料位計技術，其中包括AutoReturn™和SmartStart™測量周期性啟動技術。

5、自動模式、手動模式和SmartStart™模式，三種啟動模式可選。

6、智慧型測量控制系統始終以有序編程方式將重錘/鋼纜牽引返回原始位置，為提高測量可靠性，返回過程甚至可以延緩。

7、最大測量距離為30米（超過30米定製）。

8、採用通用100-240VAC電源。

9、AutoReturn™功能可讓測錘/鋼纜根據操作員設定的距離返回。

10、採用磁霍爾效應技術和微控制器實現測量數據的高解析度和可靠性。

11、內置LCD顯示屏和按鍵，簡易的參數設定。

12、可更換的擦塊和清潔刷令鋼纜保持清潔狀態。

13、選配Model RCU遠程控制裝置實現重錘料位計的遠程訪問和顯示，每兩個MODBUS網路可連線多達128個料位計。

六、安裝

重錘料位計可安裝在大多數容器的頂部。料位計必須安裝在法蘭上並確保鉛錘自然垂直，從而讓測錘/鋼纜裝置直接下墜。W55配有輔助安裝的內置調平裝置。重錘料位計應當安裝在偏離物料裝料入口的位置。料位計最佳安裝位置應距裝料入口至少4.0英尺(1.2米)遠。距離容器側壁也應儘可能遠，至少為2.5英尺(0.6米)。如下圖：

七、測量套用

重錘料位計可測量常見的粉末和散裝固態物料，可測量物料密度範圍為5磅/英尺3 (80公斤/米3)至100磅/英尺3 (1600公斤/米3)。根據物料類型和散裝密度，測錘可根據套用進行變動(參見選件/配件部分)W55可監測物料舉例如下：

塑膠顆粒	食品配料	飼料
穀物	水泥	堅果
樹脂	粒料	沙粒
石灰	木屑	鋸末
液體	油	塑膠回收料

特點

MONITOR重錘料位計6-8531-1122性能卓越、套用可靠，重錘料位計的機械及電子部件的耐用性符合國際標準，通過CE1010標準；MONITOR重錘料位計優異的光學感測系統，完全密封，確保性能可靠，並具有人性化的人機截面設計。重錘料位計配有基於網路通訊的料倉管理軟體；該重錘料位計監測系統可可通過區域網路、網際網路或撥接實現遠程監測；此系統採用工業設計標準，通過電纜進行數據、技術、系統傳輸的智慧型感測器；MONITOR重錘料位計免維護、信號隔離、操作可靠、抗噪聲干擾、電機驅動。重錘料位計帶有多功能接口、適用於PC機或ActiveX軟體，可實現無線通訊

●MONITOR重錘式料位計人機界面有16個通道可選

●與帶RS485功能的SMU連線

●LCD顯示料位高度、體積、百分比

技術參數

MONITOR重錘料位計（主機）參數：

供電電壓: 115 VAC or 230 VAC, 50/60 Hz

功率消耗: 6 VA 連續, 50 VA 間歇

操作溫度: -40° F to 150° F (-40° C to 65° C)

介質溫度: 149°C（使用不鏽鋼鋼纜時）/ 93°C（使用不鏽鋼襯套鋼纜時）

測量範圍: 45.7 m

測量速度: 0.3 m/s

精 度: <測量距離的0.25% >

重 復 性: 30 mm

分 辨 率: 3mm

法 蘭: “K” flange, 8” dia. w/ 7” bolt circle

電氣接口: (2) 3/4” NPT

鋼 纜: 1/16 尼龍護層 (123kg 張力)

3/64 不鏽鋼（無護層） (123kg 張力)

1/16 聚丙烯護層 (123kg 張力)

輸出信號:

標準輸出: RS-485 半雙工

配線距離: 1,220 m

可 巡 址: 1-16 (可選開關)

脈衝輸出: 每1/10 英寸或分米一個脈衝,

模擬輸出: 4-20 mA, 500 Ohms最大環路阻抗

運輸重量: 18.2 kg (普通型)

31.8 kg (防爆型)

外殼材質: 鑄鋁/ Noryl樹脂塗層（普通型）

鑄鋁（防爆型）

防護等級：NEMA4

認證：CE1010

適用：-20℃的低溫環境

顯示單位：英制或公制

技術優勢

重錘式料位計電子倉耐低溫能力可達-40℃，光學感測器隔離密封從根本上避免了粉塵等的污染，重錘式料位計專利的光學測量系統精確，優異的驅動電機及重載鋼纜可以提供強大的抗拉伸能力。重錘式料位計的雙光學感測器設計可以正確地判斷鋼纜狀態，無需採用可能造成卡澀的機械剎車裝置，專利的繞線裝置確保不會出現亂線、跳線問題。

套用範圍

重錘料位計具有不受環境因素干擾 ( 如：音波、粉塵、靜電、溫濕度變化等)及介電特性與導電率，而影響量測結果之特性。 適用於冶金、煤礦、水泥、化工、飼料、糧食、碼頭、電廠等產業。 

重錘式料位計與其他測量裝置的比較

重錘式料位計尤其適合於重粉塵環境下的料位測量，可以避免超音波料位計無法穿透重粉塵，避免雷達料位計天線根部積灰的重要缺陷，是重粉塵測量環境下的最佳選擇。重錘式料位計廣泛套用於PVC粉倉、水泥料倉、電廠灰倉等惡劣環境，並取得成功，獲得用戶好評。

注意事項

●重錘式料位計主要套用對象為顆粒度較小的固體，大尺寸礦石不適用

●安裝位置一般選在1/6料倉直徑左右

●安裝重錘式料位計時要儘量避開進料口、障礙物、攪拌槳等干擾因素
