醫療設備用光纖跳線

產品簡介

醫療設備用光纖跳線，主要用在醫療設備上的連線，表面上看和普通光纖跳線一樣，但醫用的光纖跳線對連線頭插芯的同心度，曲率半徑要求特別高。
醫用光纖跳線和同軸電纜相似，只是沒有網狀禁止層。中心是光傳播的玻璃芯。在多模光纖中，芯的直徑是50μm~65μm，大致與人的頭髮的粗細相當。而單模光纖芯的直徑為8μm~10μm。芯外面包圍著一層折射率比芯低的玻璃封套，以使光纖保持在芯內。再外面的是一層薄的塑膠外套，用來保護封套。

醫療設備用光纖跳線

產品分類

醫療設備用光纖跳線按傳輸媒介的不同可分為常見的矽基光纖的單模、多模跳線，還有其它如以塑膠等為傳輸媒介的光纖跳線；按連線頭結構形式可分為：FC跳線、SC跳線、ST跳線、LC跳線、MTRJ跳線、MPO跳線、MU跳線、SMA跳線、FDDI跳線、E2000跳線、DIN4跳線、D4跳線等等各種形式。比較常見的光纖跳線也可以分為FC-FC、FC-SC、FC-LC、FC-ST、SC-SC、SC-ST等。
單模光纖(Single-modeFiber)：一般光纖跳線用黃色表示，接頭和保護套為藍色；傳輸距離較長。
多模光纖(Multi-modeFiber)：一般光纖跳線用橙色表示，也有的用灰色表示，接頭和保護套用米色或者黑色；傳輸距離較短。

產品結構

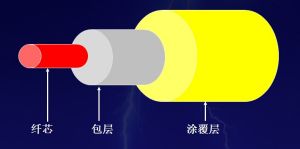

光纖跳線結構

產品特點

符合ENIEC和CEI61754標準
低插損，高回損
高標準的端面幾何參數
纖芯偏心檢測
產品過3D測試

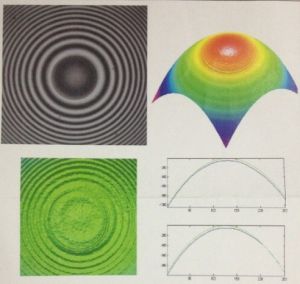

3D測試圖

產品規格參數

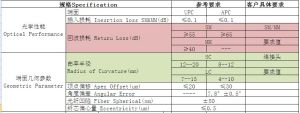

規格參數

產品使用說明

醫療設備用光纖在使用中不要過度彎曲和繞環，這樣會增加光在傳輸過程的衰減。
醫療設備用光纖跳線使用後一定要用保護套將光纖接頭保護起來，灰塵和油污會損害光纖的耦合。
如果光纖接頭被弄髒了的話，可以用棉簽蘸酒精清潔，否則會影響通信質量。
1、使用前必須將光纖跳線陶瓷插芯和插芯端面用酒精和脫脂棉擦拭乾淨。
2、使用時光纖最小彎曲半徑小於30mm。
3、保護插芯和插芯端面，防止碰傷、污染，拆卸後及時帶上防塵帽。
4、雷射信號傳送之時請勿直視光纖端面。
5、出現人為及其它不可抗因素損壞時應及時更換損壞的光纖跳線。
6、安裝前應仔細閱讀說明書，並在廠家或經銷商的工程師指導下進行安裝調試。
