基本介紹

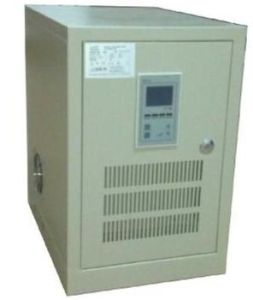

醫用隔離電源，簡單說就是隔離變壓器和絕緣監視儀以及報警終端三個放在一起。供電原理很簡單，說白了就是利用隔離變壓器把TN供電變成不接地的IT供電，實際上一個隔離變壓器就能實現套用的功能，但考慮到系統的長期穩定性，才會放上絕緣監測儀進行線上的實時檢測整體的絕緣水平。
工作原理
隔離電源主要通過調節輸出脈衝的頻率（調節脈衝的間歇時間）來使輸出電壓保持穩定。其穩壓過程的原理為：當輸出電壓下降時，R4電壓、誤差、LT431輸出、光耦輸出電流、R1電壓均隨之降低。當R1電壓小於1．5V基準電壓時，在調製脈衝的正半周期，LX端輸出低電平? 脈衝變壓器初極電流線性增大，D1反偏截止，此時次極無電流，脈衝變壓器開始儲存能量；而在調製脈衝的負半周，LX端輸出高電平，脈衝變壓器釋放能量，感應電壓經D1（正嚮導通）輸出使輸出電壓上升。從而使輸出電壓保持穩定。實際上，當輸出電壓升高時，R4電阻上的電壓和誤差、LT431輸出到光耦的輸出電流、以及R1上的電壓均隨之升高，當R1電壓大於1．5V基準電壓時，在調製脈衝的負半周，LX端輸出高電平，脈衝變壓器不產生電壓。而此時負載消耗將使輸出電壓下降。從而使輸出電壓保持穩定。
套用
1、在醫療領域所有的以檢查或治療為目的的，與病人直接接觸的設備有三種套用情況：
套用組0類：該醫療場所內沒有使用電網電源的醫療電器設備。 例如：門診室、候診室、按摩室等
套用組1類：該醫療場所內有使用電網電源的醫療電器設備，這些設備沒有任何部件插入病人體內的。例如：病房、產房、X光室等。
套用組2類：該醫療場所內有使用電網電源的醫療電器設備，這些設備用於心臟或人體內部手術、對病人進行實時監視或用於維持病人生命等作用。例如：麻醉室、手術室、手術準備室、手術石膏室、手術恢復室、心臟導管插入室、重症監護室、心臟監護室、血管造影檢查室、早產兒監護室等。 在套用組2類的醫療場所，必須使用帶絕緣電阻監視的隔離電源系統（IT系統）。在套用組0類和1類的醫療場所，可使用帶漏電流保護的接地系統，即TN-S系統。
2、建議接入IT電網的用電設備： 呼吸機，恆溫培養箱 ，透析設備，麻醉設備 ，病人監護設備，高頻外科設備 ，輸液泵 ，注射泵 ，心肺機，心力記錄器 ，脈壓機，心律電子脈衝調節器等 。
3、手術室/ICU病房/CCU病房 IT電源系統的基本配置： 隔離變壓器，絕緣監視議，變壓器負載和溫度監視設備，外接報警顯示設備。
國內/外特殊規定
許多國家和國際標準都對醫療領域，尤其是那些生命攸關的場所，如手術室、重症監護室、心臟監護室等的電器作了特殊的規定。其目的就是保證為該場所內的醫療電器提供一個安全可靠的電源，以確保病人的安全。相關標準如下：
德國 DIN VDE 0107
奧地利 OEVE-EN7
法國 NFC 15-211
義大利 CEI 64-4
美國 NFPA 99-1993
澳大利亞 AS2500
英國 HTM2007/2014，BS7671
巴西 NBR 13543
IEC（國際電工協會） 6034-7-710
在國際電工協會IEC60364標準中規定，在醫療領域，由電網電源供電，用於維持生命或外科手術的醫療電器設備，以及用於手術室照明和類似照明設備，額定電壓超過AC25V 或DC60V的設備，必須使用帶絕緣電阻監視儀的IT系統。
同時我國《民用建築電氣設計規範》中14.7.6.3中規定“在電源突然中斷後，有招致重大醫療危險的場所，應採用電力系統不接地（IT系統）的供電方式”；14.2.8中規定“IT系統必須裝設絕緣監視及接地故障報警系統或顯示裝置”。以及我國2002年11月26日發布、12月1日開始實施的《醫院潔淨手術部建築技術規範》8.3.1.3中規定“潔淨手術部用電應從本建築物配電中心專配供給。根據使用場所的要求，主要選用TN-S系統和IT系統兩種形式”；8.3.2.3中規定“潔淨手術室內的電源宜設備漏電檢測報警裝置”；8.3.4.2中規定“心臟外科手術室必須設定有隔離變壓器的功能性接地系統”等相關規定。
