配網防火牆

配網防火牆”是一種新型配電網分層故障隔離技術，其基本功能就是以分層的方式隔離配電網故障。配網防火牆將配電網作為保護的對象，通過設定多層的故障隔離牆來實現對配電網故障的層層防護，以保護配電網的安全經濟運行。

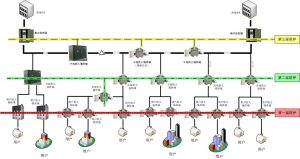

配網防火牆示意圖

配網防火牆在配電網饋線中通常分三層實現故障的有效隔離，三層防火牆分別為“用戶防火牆”、“支線防火牆”和“幹線防火牆”。配網防火牆各層之間結構示意如圖，各層隔離牆的功能及特點如下：
用戶防火牆是配電網的第一層防護，由安裝在電力用戶與配網分界點的用戶防火牆終端組成，用於實現配網最外層用戶側故障的快速隔離。防火牆終端是通過過流保護實現用戶側(短路或單相接地)故障的快速切除，避免用戶側故障影響支線和幹線的正常運行，起到防止用戶故障入侵配電網的作用。
支線防火牆是配電網的第二層防護，由安裝在環網分支線上的支線防火牆終端和集中控制器組成，用於實現支線短路和接地故障的快速切除，防止支線故障影響幹線。
幹線防火牆是配電網的第三層防護，由安裝在環網幹線上的幹線防火牆終端和集中控制器組成，用於實現幹線故障的快速切除，防止幹線故障影響本區域的上一級的配電網運行。依照配網防火牆的概念，對配電網更高層次的防護由更高層次的配電自動化系統完成。

詳細內容請參見由汪永華，劉軍生編著的由中國電力出版社出版的《配電線路自動化實用新技術》(ISBN978-7-5123-7697-7)。
