連桿軸瓦

"連桿軸瓦包括連桿上瓦和連桿下瓦，安裝在連桿和曲軸的連線部位，起耐磨、連線、支撐、傳動作用。 連桿軸瓦的裝配連桿軸瓦裝配時上下的記號不能對錯，瓦口的方向不能對反，螺絲需達到相應扭力。 連桿軸瓦口的作用瓦口是指連桿瓦上的凹槽

連桿軸瓦

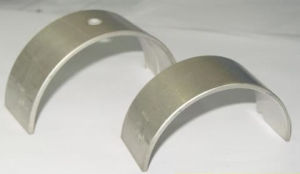

連桿軸瓦包括連桿上瓦和連桿下瓦，安裝在連桿和曲軸的連線部位，起耐磨、連線、支撐、傳動作用。連桿上瓦的內圓柱面上沿周向設定有油槽，所述油槽對應的圓心角為80～120°，油槽部的連桿瓦壁上設定有過油孔。通過在連桿瓦上設定具有合理弧長的油槽，從而保證了在發動機工作過程中，機油可以在最恰當的時機和時間段向活塞供油，保證活塞冷卻良好，避免氣缸磨損損壞；同時其合理的油槽弧長，可保證具有最佳的機油供油量，既能保證可靠冷卻，還能避免機油浪費和過多機油對發動機工作的負面影響；同時連桿瓦上設定的定位凸起，使連桿瓦能裝配在合理的位置，以使連桿瓦油槽部位避開重負荷受力區，保證工作時連桿瓦磨損小。

連桿軸瓦的裝配

連桿軸瓦裝配時上下的記號不能對錯，瓦口的方向不能對反，螺絲需達到相應扭力。連桿的瓦口從正面看在左邊，這與曲軸旋轉方向和油道位置設定有關。連桿瓦缺口朝油泵方向，活塞箭頭方向和連桿有字的方向朝向正時齒輪。

連桿軸瓦口的作用

瓦口是指連桿瓦上的凹槽,瓦口的作用是固定瓦，防止安裝的時候裝反，防止瓦在連桿承孔中間旋轉，避免瓦片損壞。通常大瓦架都不是對稱的，瓦口不對準會導致螺栓擰不到底，同時也容易擠壞瓦片。
