迴路電阻速測儀概述:
迴路電阻速測儀又稱變壓器迴路電阻測試儀，英文名稱：Loop Resistance Tester。

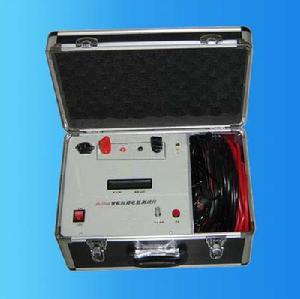

迴路電阻速測儀的詳細介紹按新《電力設備交接和預防性試驗規程》要求，各種開關設備導電迴路電阻的測量，其測試電流不得小於100A。對此我廠按新規程要求設計開發出新一代智慧型迴路電阻測試儀產品，該產品適用於測試高低壓開關的主觸頭接觸電阻值，高低壓電纜線路的直流電阻值等。智慧型迴路電阻測試儀採用100A恆流輸出。最高輸出電壓達10V（常規儀器的2-3倍）可採用載面細的測試線，大大減輕了現場測試人員的勞動強度。測試過程全部由單片控制自動實施，精度高，複測性好，單按鍵操作，簡單易行，測試數據液晶顯示。適用於不同的工作環境。
本機內置100A開關電源，使之達到恆流100A兩套迴路實時跟蹤測試。保證測試結果正確。
採用數字電路技術和開關電源技術相結合設計而成。它適用於開關控制設備的接觸電阻、迴路電阻的測量。其測試電流採用國家標準推薦的直流100A。
高壓斷路器導電迴路的電阻主要取決於斷路器的動、靜觸頭間的接觸電阻。接觸電阻的存在，增加了導體在通電時的損耗，使接觸處的溫度升高，其值的大小直接影響正常工作時的載流能力，在一定程度上影響短路電流的切斷能力。因此，斷路器每相導電迴路電阻測試儀值是斷路器安裝、檢修、質量驗收的一項重要數據。
二、種類和用途
迴路電阻速測儀：接地電阻表用途及適用範圍： 接地電阻適用直接測量各種接地裝置的接地電阻值，亦可供一般低電阻的測量，四端鈕（0～1～10～100Ω規格）還可以測量土壤電阻率.。
迴路電阻速測儀 ：單鉗迴路電阻測試儀
單鉗迴路接地電阻測試儀性能及特點： 獨特單鉗設計，可避免雙鉗式兩探頭之間相互干擾的誤差 不必打輔助地樁，直接鉗住即可測量。
迴路電阻速測儀：通用接地/絕緣電阻測試儀
測試方法有很多：雙鉗接地電阻測試、四極接地電阻測試、土壤電阻率測試、絕緣電阻測試、 交直流電阻測試儀壓測試、電流有效值測試。
迴路電阻速測儀 ：接地阻抗測試儀
鉗式接地電阻計系列量測時，不必使用輔助接地棒，也不須中斷待測設備之接地，只要鉗夾住接地線或棒，就能量測出對地電阻達0.1Ω。也能作電流量測。
迴路電阻速測儀：環路電阻測試儀
微處理器控制，具有高精度和高可靠性。 三個指示燈檢查接線狀態是否正確。 直讀短路保護電流和接地故障電流。測試電阻過熱時會自動鎖定。
迴路電阻速測儀：型數字式接地電阻測試儀
本測試儀專門用來測量各類電器設備、避雷針等接地裝置的接地電阻值。產品系全電子式儀表，關鍵電路是美國德克薩斯儀器公司生產的積體電路組裝而成。測試原理先進。
迴路電阻速測儀 ：雙鉗口接地電阻測試儀
具有多種接地電阻測量方法： 無輔助極 /三極 /四極 /而極法－－－－適合多種測量環境 *測量範圍寬：0.002Ω—300KΩ－－－－滿足多種要求。
三、工作原理
迴路電阻速測儀
迴路電阻速測儀四、
操作程式
⒈ 按四端子接法接線。
⒉ 打開電源。
⒊ 按測量鍵即可（如電流顯示A值小於100A後，可通過面板電流微調進行校正）。
⒋ 測量顯示值後，需保存數據。
⒌ 測量結束後，請關掉電源。
⒍ 測試鉗請愛護。
五、
技術參數：
測量範圍100A 0-3000uΩ
200A 0-1500uΩ
測量精度：0.5級
顯示方式：液晶顯示 結果列印
工作電壓：AC220V
工作原理：取樣——放大——保持——A/D轉換——單片機處理——
輸出結果：顯示和列印
外形結構：採用標準機箱結構緊湊，電源輸入插座和電源開關在儀器的下部
