概述

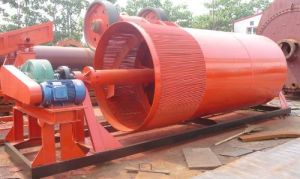

轉筒洗石機主要用於人工砂石料小於180mm骨料的脫泥作業。具有進料粒度大，沖洗後骨料含泥量可低於0.5%，含水量低於2%的優點。
轉筒洗石機 工作原理
清洗筒體被四個拖輪支撐，電機帶動減速機，大小齒輪帶動清洗筒體低速旋轉。含有泥團和石粉的骨料自進料口給入，進入旋轉的迴轉滾筒清洗機滾筒內，被清洗滾
筒內安裝有一定角度的耐磨橡膠襯板不斷帶起拋落，自進料端到出料端移動過程中多次循環，並被順向或逆向的沖洗水沖涮洗滌，清洗乾淨的骨料經過卸料端筒篩篩
分脫水後排出。含有污泥的廢水則通過出料或給料端的帶孔擋板流出。
機器的安裝
1、該設備應安裝在水平的混凝土基礎上，用地腳螺栓固定。
2、安裝時應注意主機體與水平的垂直。
3、安裝後檢查各部位螺栓有無鬆動及主機倉門是否緊固，如有請進行緊固。
4、按設備的動力配置電源線和控制開關。
5、檢查完畢，進行空負荷試車，試車正常即可進行生產。
檢修故障
在使用過程中常因為電機故障影響生產，主要的故障現象有:1、定、轉子鐵芯故障檢修定、轉子都是由相互絕緣的矽鋼片疊成，是電動機的磁路部分。定、轉子鐵芯的損壞和變形主要由以下幾個方面原因造成。①軸承過度磨損或裝配不良，造成定、轉子相擦，使鐵芯表面損傷，進而造成矽鋼片間短路，電動機鐵損增加，使電動機溫升過高。這時套用細銼等工具去除毛刺，消除矽鋼片短接，清理乾淨後塗上絕緣漆，並加熱烘乾。②拆除舊繞組時用力過大，使盜槽歪斜和向外張開。此時套用尖嘴鉗、木榔頭等工具予以修整，使齒糟復位，並在不好復位的有縫隙的矽鋼片間加入青殼紙、膠木板等硬質絕緣材料。③因受潮等原因造成鐵芯表面鏽蝕。此時需用砂紙打磨乾淨，清理後塗上絕緣漆。④圍繞組接地產生高熱燒毀鐵芯糟或齒部。可用鑿子或刮刀等工具將熔積物剔除乾淨，塗上絕緣漆烘乾。⑤鐵芯與機座間結合鬆動，可擰緊原有定位螺釘。若定位螺釘失效，可在機座上重鑽定位孔並攻絲，旋緊定位螺釘。2、軸承故障檢修轉軸通過軸承支撐轉動，是負荷最重的部分，又是容易磨損的部件。①故障檢查運行中檢查滾動軸承缺油時，會聽到“骨碌骨碌”的聲音;若聽到不連續的“梗梗”的聲，可能是軸承鋼圈破裂。軸承內混有沙土等雜物或軸承零件有輕度磨損時，會產生輕微的雜音。拆卸後檢查
先察看軸承滾動體、內外鋼圈是否有破損、鏽蝕、疤痕等，然後用手捏住軸承內圈，並使軸承擺平，另一隻手用力推外剛圈，如果軸承良好，外鋼圈應轉動平穩，
轉動中無振動和明顯的卡滯現象，停轉後外鋼圈沒有倒退現象。否則說明軸承已不能再用了。左手卡住外圈，右手捏住內鋼圈，用力向各個方向推動，如果推動時感
到很鬆，就是磨損嚴重。②故障修理軸承外表面上的銹斑可用00號砂紙擦除，然後放入汽油中清洗;或軸承有裂紋、內外圈碎裂或軸承過度磨損時，應更換新軸承。更換新軸承時，要選用與原來型號相同的軸承。3、轉軸故障檢修①軸彎曲若彎曲不大，可通過磨光軸頸、滑環的方法進行修復;若彎曲超過0.2mm，可將轉軸放於壓力機下，在拍彎曲處加壓矯正，矯正後的軸表面用車床切削磨光;如果彎曲過大，則需另換新軸。②軸頸磨損軸頸磨損不大時，可在軸頸上鍍一層鉻，再磨削至需要尺寸;磨損較多時，可在軸頸上進行堆焊，再到車床上切削磨光;如果軸頸磨損過大時，也在軸頸上車削2-3mm，再車一套筒，趁熱套在軸頸上，然後車削到所需尺寸。
技術參數
型號154218422042筒體直徑（mm）150018002000筒體長度(mm)420042004200螺旋轉速（r/min）10-1310-129-11進料尺寸（mm）6080110產量（t/h）40-6060-80100-150配套電動機（kw）1518.522重量（t）2.8510外型尺寸6.5x1.75x1.87.5x2.1x2.68.8x2.2x2.9
