輸送機用防爆電機

產品簡介

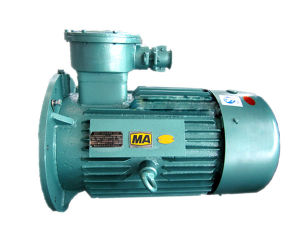

YBS輸送機用防爆振動電機

安陽萊億生產的YBS輸送機用防爆振動電機，其防爆安全性能符合GB3836.1-2010《爆炸性氣體環境用電氣設備第1部分：通用要求》及GB3836.2-2010《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》的規定。

性能特點

1、與其它類型激振器相比，它是將振動源與動力源合為一體的新型隔爆型激震源，電機允許滿壓直接啟動。具有結構緊湊，易維護，激振力大並可調，產品成本低，能耗小，可通用化，標準化的特點。
2、振動電機底座均用QT450球墨鑄鐵鑄造而成，端蓋、內檔接線盒、接線蓋採用HT250鑄鐵鑄造，具有很高的機械強度，軸承採用較大的6系列軸承，能承受不大於20g振動加速度的要求。偏心塊用Q235製成。偏心塊分固定和可調兩種，激震力調節範圍從60%、70%、80%、90%到100%的額定激振力，或根據用戶要求設定。

質量保證

1、本系列振動電機採用F級絕緣，防爆等級為IP55，採取自身冷卻方式，連續運轉方式。振動電機允許滿壓直接起動。
2、執行國家級行業標準，防爆性能符合B3836.1/GB3836.2，振動源性能符合JB5330。
3、本產品均由國家防爆電氣產品質量監督檢驗中心檢驗，確保產品安全、可靠，有礦用產品安全標誌證書、全國工業產品生產許可證書、防爆合格證書，可放心選購。

技術參數

型號		級數	額定 功率(KW)	額定 電壓(V)	額定電流(A)	額定頻率(Hz)	接法	絕緣等級	工作定額	防護等級
YBS	15	4	15	380/660 660/1140	30.3/17.4 17.4/10	50	△/Y	F	SI	IP55
	17	4	17	380/660 660/1140	33.7/19.4 19.4/11.2	50	△/Y	F	SI	IP55
	18.5	4	18.5	380/660 660/1140	36.7/21.2 21.2/12.2	50	△/Y	F	SI	IP55
	22	4	22	380/660 660/1140	43.4/25 25/14.4	50	△/Y	F	SI	IP55
	30	4	30	380/660 660/1140	58.1/33.8 33.8/19.5	50	△/Y	F	SI	IP55
	40	4	40	380/660 660/1140	76.3/44 44/25.4	50	△/Y	F	SI	IP55
	55	4	55	380/660 660/1140	103.3/59.6 59.6/34.3	50	△/Y	F	SI	IP55

安裝尺寸

輸送機用防爆振動電機安裝圖

型號		級數	B5凸緣安裝					B3地腳安裝						軸伸						重量
			P	M	N	L	K-S	A	B	C	H	L	K-S	E	D		G		F	B5	B3
																B5	B3	B5	B3
YBS	15	4	400	350	300	710	4-Ф19	279	241	121	180	710	4-Ф15	110	48	37	42.5	12	14
	17	4	400	350	295	725	4-Ф19	279	241	121	180	725	4-Ф16	110	42	37	37	12	15
	18.5	4	400	350	300	745	4-Ф19	279	279	121	180	745	4-Ф15	110	48	42.5	42.5	14	14
	22	4	500	450	400	725	4-Ф19 8-Ф19	356	286	149	225	725	4-Ф20	110	48	42.5		14		255	250
	30	4	500	450	400	780	4-Ф19 8-Ф19	356	311	149	225	780	4-Ф20	110	48	42.5		14		290
	40	4	545 550	500	450	830 753	8-Ф19	406	311	168	250	850 880	4-Ф25	110 140	55 60	49	53	16	18	365	380
	55	4	550 545	500	450	929 899	8-Ф19	406	349	168	250	929 899	4-Ф24	140 110	60 55	54.5	49	18	16	380
