功能

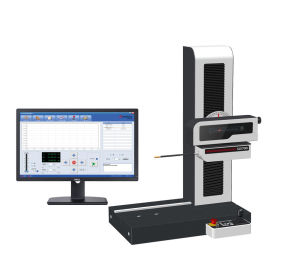

輪廓測量儀廣泛套用於機械加工、汽車、軸承、工具機、摸具、精密五金、光學加工等行業。該儀器可測量各種精密機械零件的粗糙度和輪廓形狀參數。用擬合法來評定圓弧和直線等。從而可測量圓弧半徑、直線度、凸度、溝心距、傾斜度、垂直距離、水平距離、台階等形狀參數。該儀器還可對各種零件表面的粗糙度進行測試；可對平面、斜面、外圓柱面、內孔表面、深槽表面、圓弧面和球面的粗糙度進行測試,並實現多種參數測量。工作原理
觸針式輪廓測量儀是一種兩坐標測量儀器，儀器感測器相對被測工件表而作勻速滑行，感測器的觸針感受到被測表而的幾何變化，在X和Z方向分別採樣，並轉換成電信號，該電信號經放大和處理，再轉換成數位訊號儲存在計算機系統的存儲器中，計算機對原始表而輪廓進行數字濾波，分離掉表而粗糙度成分後再進行計算，測量結果為計算出的符介某種曲線的實際值及其離基準點的坐標，或放大的實際輪廓曲線，測量結果通過顯示器輸出，也可由印表機輸出。性能特點
1、高精度、高穩定性、高重複性：
1)選用國際領先的高精度光柵測量系統和高精度電感測量系統，測量精度高；2)自主研發高精度研磨導軌系統，導軌材料耐磨性好、保證系統穩定可靠工作；
3)高性能直線電機驅動系統，保證測量穩定性高、重複性好；
2、智慧型化管理與檢測軟體系統：
儀器操作界面友好，操作者很容易即可基本掌握儀器操作，使用十分簡便。1)10多年積累的實用檢定軟體設計經驗，向客戶提供簡潔、實用、快速的操作體驗；
2)功能強大、自動處理數據、列印各種格式的檢定報告，自動顯示、列印、保存、查詢測量記錄；
3)測量範圍廣，可滿足絕大多數類型的工件粗糙度輪廓測量；
4)可自動和手動選取被測段進行評定，可依據客戶要求進行軟體功能的定製；
5)純中文操作軟體系統，更好的為國內用戶服務；
6)列印格式正規、美觀。檢定數據可存檔，或集中列印，不占用檢定操作時間；
7)本儀器採用計算機大容量資料庫儲存，可自動記錄保存所有檢定結果。
3、可進行多參數測量：
粗糙度自動評價，包括Ra,,Rz,Rp,Rt等4、測量力系統：
採用音圈電機測力系統，測力可實現從10～150mN連續可調，測力分辨力可達0.2mN；避免了老式砝碼載入因周圍環境振動帶來的測力誤差，降低了測力變化引起的測量誤差。5、智慧型保護系統：
一旦出現主機與被測工件或夾具相撞、或測針在掃描過程中出現拉力過大，儀器會停止掃描保護測量系統和測針。6、靈活手動控制：
儀器配置了操作桿，可在測量工件前對測針進行粗定位；在脫離電腦的情況下，讓測針左右、上下快速移動。適用範圍
輪廓測量儀廣泛套用於機械加工、汽車、機車、精密五金、精密工具、刀具、模具、光學元件等行業。適用於科研院所、大專院校、計量機構和企業計量室。在汽車、機車、製冷行業,可測汽車、機車、壓縮機的活塞、活塞銷、齒輪和氣門頂桿的母線參數等.並可測量各種斜形零件的參數。
在軸承行業,可測內外套圈的密封槽形狀(角度、倒角R、槽深、槽寬等);各種滾子軸承的滾子和套圈母線的凸度、角度、對數曲線;電機軸、圓柱銷、活塞銷、滾針軸承、圓柱滾子軸承、直線軸承的滾動體和套圈的直線度；球軸承溝道的溝曲率半徑及溝邊距;雙溝軸承的溝心距；四點接觸軸承(桃形溝)的溝心距和溝曲率半徑等。
使用注意事項
1.測量結束，退出系統，關閉電腦，切斷電源；2.測量完畢後用棉花拈航空汽油清洗工作檯及夾具，並塗油防鏽；
3.儀器配件要注意防鏽；
4.要定期（具體周期視環境定）清潔導軌，以保證導軌的精度
