輕質牆板的定義：
輕質牆板是採用輕質材料或輕型構造製作，面密度不大於GB/T23451-2009規定數值的預製條板,所使用的原料應符合 G/T169-2005標準。
輕質節能牆板輕質牆板分類：
輕質牆板按斷面構造分為空心牆板、實心牆板和複合牆板三種類別；按板材的構件類型分為普通板、門窗框板、異形板。
輕質牆板事例：
輕質牆板結構為：矽酸鈣板/水泥壓力板（兩面）+ 阻燃保溫材料（夾芯），側面為標準夾口設計。產品具有節能環保、隔音、隔熱、防水、防火、保溫防凍、防震、增加使用面積、壽命長等特點；安裝簡便、加工性能好，可鋸、刨、釘、鑽、粘、接，打孔不變形，減少濕作業，降低勞動強度，加快施工進度，節約工程總造價15-30%，滿足了不同客戶對現代建築室內外環境的要求。
輕質牆板就是混合型保溫夾層牆板
輕質節能牆板具有實心、輕質、薄體、強度高、抗衝擊、吊掛力強、隔熱、隔音、防火、防水、易切割、可任意開槽、無需批檔、乾作業、使用壽命長、環保、可循環利用等特點，達到節能、環保之目的，擁有其它普通牆體材料無法比擬的綜合優勢。輕質牆板在市場中的套用。很快的帶動建築行業從落後的濕法施工向先進的乾法施工邁進和跨越，而實現住宅部件生產工業化、技術裝備現代化、規模生產集約化、套用推廣法制化、施工裝備一體化。同時還可以減少牆體占用面積，提高住宅實用面積，減輕結構負荷，提高建築物抗震能力及安全性能，降低綜合造價。輕質節能牆板可廣泛套用於各類高、多層建築非承重牆體，也可作隔聲，消防隔牆使用。因其結構精巧、生產技術的引進和套用，是我國新型牆體材料改革的一項新突破。現在輕質牆板在我們的建材市場上邊迅速發展，很多的生產廠家如雨後春筍般快速崛起，但是隨之而來的也是參差不齊的質量。隨著市場競爭的越來越激烈，很多小作坊式的企業已經逐漸的退出輕質牆板市場，而一些競爭力強企業逐漸的嶄露頭角。現在主要以南方的埃克森、北京的中達信科占據南北方市場。而唐山瑞爾法作為後起之秀也大有超越老牌建材商中達信科的趨勢！以它的定製生產攏獲了很多的建築建材商的青睞。
輕質牆板十大優勢
環保，防火，增大使用面積，整體性好，防潮防水，隔音，施工簡單，隔熱保溫，吊掛力強，輕質經濟。
輕質牆板 輕質節能牆材使用原料100%不含對人體有害物質，無放射性A類產品，符合國家G/T169-2005標準。
02防火輕質節能牆材在1000攝氏度的高溫下的耐火極限超過4小時，而且不散發有毒氣體，不燃性能達到國家A級標準。
03增大使用面積輕質節能牆材一般採用75mm的牆材與120磚牆的厚度相比少了85mm，也就是說節能輕質牆板，每延長11.8m，可增加1m的使用面積。
04整體性好由於是裝配式施工，本體三合一結構，板與板連線成整體，抗衝擊性能是一般砌體的1.5倍；用鋼結構方法錨固，牆體強度高，可做層高、跨度大的間隔牆體，整體抗震性能高於普通砌築牆體多倍。舜邦複合牆板隔牆系統結構緊密，整體性好，不變形，牆面不易鬆散，抗震性好。
05防潮 防水實驗證明，牆體能在無做任何防水飾面的情況下，用水泥粘結成池體裝滿水，牆體背面能保持乾燥，不留痕跡，在潮濕天氣里也不會出現冷凝水珠。牆板的面板是專業的防水板，有良好的防水，防潮性能，可適用於廚房、衛生間、地下室等潮濕區域。
06隔音輕質節能牆板的水泥纖維及其內部的組成材料都具有良好的隔音效果，90mm厚的牆板隔音量43dB，其隔音效果符合國家住宅的隔音要求，大大高於其他砌磚牆體的隔音效果。
07施工簡單 快捷輕質節能牆板完全是乾作業，裝配式施工，牆板可任意切割調整寬度、長度。施工時運輸簡潔、堆放衛生，無需沙漿批盪，大大縮短了工期，而且材料損耗率低，減少了建築垃圾。
08隔熱 保溫複合牆板的組成材料由純天然蛭石、高純石英粉、無機纖維和植物纖維經高溫、高壓蒸汽養護而成，決定了他有良好的隔熱保溫功能，讓您的室內環境更加舒適。
09吊掛力強複合牆板可以直接打釘或上膨脹螺栓進行吊掛重物，如空調機等，單點吊掛力在45kg以上；而且牆板的面板表面平整光滑不會產生粉塵，可直接貼上瓷磚、牆紙、木飾板等材料做飾面處理。
10輕質 經濟輕質節能牆板75mm厚的重量相當於120mm厚的砌體重量的1/7，因此減少了結構造價，增大了使用面積。施工簡單便捷，降低勞動強度，加快施工進度，節約工程總造價15-30%，滿足了不同客戶對現代建築室內外環境的要求。
其它輕質牆板
鋼絲夾心牆板鋼絲網架夾芯牆板中最優秀的產品是GBF鋼絲網架夾芯牆板，GBF鋼絲網架夾芯牆板簡稱GBF夾芯板 是在一種特製的三維空間鋼絲網架中，分別天成憎水膨脹珍珠岩製品、加氣輕質砼或礦（岩）棉質品為板芯，構成鋼絲網架芯板，安裝固定到施工現場後，在芯板的兩側鋪抹或噴塗防裂水泥砂漿，而形成完整的建築構件。它的各項性能指標均明顯優於行業標準，切合生產業發展政策，代表著牆體材料發展的方向。
特點： 芯體透氣性好，體積穩定，強度高，憎水
芯體防水，防滲性能優良，可隔租毛細孔，輕強度高
芯體隔聲吸引性能優良
強度高，抗沖防震，整體性能好，保溫隔熱，自重輕，隔音降噪，空間增大，綠色環保,耐燃防火，管線布設方便
工業灰渣機械條板適用於建築中非承重內隔牆中，以粉煤灰，經煅燒或自然的煤矸石、爐渣、加氣混凝土碎塊、建築垃圾等工業廢料及粉煤 灰陶粒和陶沙、頁岩陶粒和淘沙,天然浮石等輕骨料作填充料，普通水泥做膠凝劑，按比例配料，加水攪拌均勻後,放入牆板成型機內，經擠壓一次成型，長線法連續生產，同時用16號低碳鋼絲絞線作增強筋的隔牆板質量高，外觀非常平整，橫斷面同步密實度好、強度好，尺寸準確，安裝於建築物上後，只需刮膩子、打平、直接噴刷 塗料即可。
適用範圍
民用建築外保溫系統及外牆裝飾防火暫行規定》
1、高度大於等於100m的建築，其保溫材料的燃燒性能應為A級。
2、高度大於等於60m小於100m的建築，其保溫材料的燃燒性能不應低於B2級。當採用B2級保溫材料時，每層應設定水平防火隔離帶。
3、高度大於等於24m小於60m的建築，其保溫材料的燃燒性能不應低於B2級。當採用B2級保溫材料時，每兩層應設定水平防火隔離帶。
4、高度小於24m的建築，其保溫材料的燃燒性能不應低於B2級。其中，當採用B2級保溫材料時，每三層應設定水平防火隔離帶。
生產原料
主要材料是水泥，加入雙氧水、硬鈣、粉煤灰和水泥發泡劑融合發泡而成。發泡水泥保溫板是目前牆體保溫和牆體保溫防火隔離帶最理想的保溫材料，其優點是：導熱係數低，保溫效果好，不燃燒，防水，與牆體粘結力強，強度高，無毒害放射物質，環保。
水泥，粉狀水硬性無機膠凝材料。加水攪拌後成漿體，能在空氣中硬化或者在水中更好的硬化，並能把砂、石等材料牢固地膠結在一起。cement一詞由拉丁文caementum發展而來，是碎石及片石的意思。
過氧化氫溶液，化學式為H2O2，其水溶液俗稱雙氧水，外觀為無色透明液體，是一種強氧化劑，適用於傷口消毒及環境、食品消毒。
硬鈣以苯酚與苛性鉀成鹽反應，再以二氧化碳羧化反應，酸析製得。白色結晶粉末，易溶於醇、乙醚和丙酮。可作有機合成、用於合成農藥、染料、醫藥、防腐等用途。
粉煤灰，是從煤燃燒後的煙氣中收捕下來的細灰，粉煤灰是燃煤電廠排出的主要固體廢物。我國火電廠粉煤灰的主要氧化物組成為：SiO2、Al2O3、FeO、Fe2O3、CaO、TiO2等。
性能特點
1、高耐火性水泥發泡板屬於A1級防火材料，具有良好的耐火性，耐火度達到1000℃以上，完全滿足了防火隔離帶的要求。
2、高保溫性水泥發泡板板閉孔率95%，高閉孔率減少對流傳熱，是高隔熱的先決條件。防火隔離帶專用板導熱係數與聚苯板的導熱係數基本相當，可滿足建築保溫隔熱的需求。乾密度一般150m3/kg、導熱係數在0.045W/（m.K）、抗壓強度在0.4MPa。
3、無毒無害水泥發泡板在高溫下不會燃燒且不釋放有毒氣體，屬於安全、環保的建築材料。
4、壽命長水泥發泡板的使用壽命大於50年，與建築的壽命能保持同步。
5、耐水性好由於水泥發泡板專用板屬於矽酸鹽類材料，所以耐水性非常優越。
6、界面好由於該材料是多孔材料又與砂漿、牆面是同質，因此界面非常好，施工過程中不像有機或岩棉類那些保溫材料一樣需要錨固，直接貼上即可
7、節能環保生產、施工及使用中無有害氣體排放對環境造成的影響；避免重複保溫拆除的廢料給環境造成污染；不會造成傳統保溫材料燃燒給環境及人身安全帶來的威脅；無礦物棉類材料飛塵對人體呼吸道及皮膚造成的傷害；建築物報廢拆除後，該材料經過粉碎可再次填充利用，不會對環境造成污染，實現可持續生產。
生產工藝
1、上料、混合：通過上料系統將定量的水泥、發泡劑、穩泡增強劑加入攪拌機，乾混30秒鐘；
2、攪拌：將定量的溫水加入攪拌機，濕攪拌2分鐘；將定量的發泡劑加入攪拌機攪拌8-15秒鐘；
3、注模、發泡：隨即將漿料注入模具內發泡，發泡過程約3-5分鐘；
4、初期養護：注模完成後靜置若干小時進行初期養護；
5、脫模：待發泡水泥保溫板完成初凝，具備初期強度時即可脫模；
6、切割：具備一定強度的發泡水泥保溫板毛坯脫模後即可進行切割，切割規格根據需要調整切割刀片進行；
7、成品養護：發泡水泥保溫板養護齡期應不低於7天。
技術參數
密度（kg/m3）：160-200

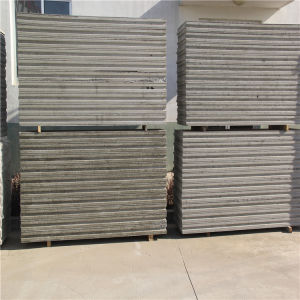

輕質牆板樣品 導熱係數W/(m.k)：0.045-0.050
抗壓強度（mpa）：0.2-0.4
抗折強度(mpa)：≥0.2
抗拉強度(mpa)：≥0.10
蓄熱強度W（m2.k）：≥0.95
軟化係數（%）：≥0.6
吸水率（V/V/%）：≤10
抗凍性（質量損失：%）：≤5
放射性（IRa）：≤1.0
內保溫系統要求Ir：≥1.0
燃燒性能：A級不燃
施工工藝
1、安裝水泥發泡板
1）、標準板規格尺寸為300*300，對角線誤差小於3mm，如需切割可採用小型切割鋸切割，保溫板尺寸允許偏差為±2。

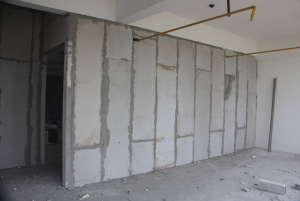

輕質牆板安裝圖2）、格線布翻包：門窗洞口、變形縫兩側等處粘格線布，總寬度約200，翻包部分寬度為80，具體做法如下：格線布裁剪長度為180加板厚。首先在翻包部位抹長度為80寬度為2的專用粘結劑，然後壓入80長的格線布，餘下的甩出備用。
3）、將配置好的專用粘結劑塗抹在複合發泡水泥板的背後，粘結劑壓實厚度約為3，為保證粘結牢固，最好採用滿沾法，也可採用條粘法和條點法。
4）、條粘法：用齒口鏝刀將專用粘結劑水平方向均勻的抹在發泡水泥板上，條寬10，厚度10，中距50。
5）、條點法：用抹子在每塊板周邊及中間抹專用粘結劑，再在發泡水泥板分隔區內抹直徑為50，厚度為10的灰餅。
6）、將抹好專用粘結劑的發泡水泥保溫板板迅速貼上在牆面上，以防止表面結皮而失去粘結作用。
7）、發泡水泥保溫板粘上牆後，套用2米靠尺壓平操作，保證其平整度及貼上牢固，板與板之間要擠緊，不得有縫，因切割不直形成的縫隙，用粘結劑塞入並抹平。每粘完一塊板，應將擠出表面的專用粘結劑清除。
8）、發泡水泥板貼上應分段自下而上沿水平方向橫向鋪貼，每排板應錯縫1/2板長，局部最小錯縫不得小於100。
2、安裝固定件：
1）固定件在發泡水泥保溫板貼上8小時後開始安裝，並在其後24小時內完成。按設計要求的位置用衝擊鑽鑽孔，孔徑10，鑽入基層牆體深度約為60，固定件錨入基層牆體的深度約為50，以確保牢固可靠。
2）固定件個數按每塊板設定一個。
3）自攻螺絲應擠緊並將工程塑膠膨脹釘帽與複合發泡水泥板表面齊整或略擰入一些，確保膨脹釘尾部回擰，使其與基層牆體充分錨固。
3、打磨：
1）、水泥發泡板接縫不平處套用粗砂紙打磨，動作為輕柔的圓周運動，不要沿著與板接縫平行的方向打磨。
2）、打磨後及時將浮灰用刷子清理乾淨。
4、作裝飾線角：
1）、根據設計要求用墨線彈出需要做線角的位置，並進行水平和豎直方向校正。
2）、凹線角使用開槽器將板切成凹口，凹口最薄處不小於15。
3）、凸線角應按設計尺寸切割後，線上角及對應發泡水泥保溫板兩面刷界面劑一道，再塗滿專用粘接劑，使其貼上牢固。
5、抹底層聚合物砂漿：
1）、聚合物砂漿的配置同專用粘結劑。
2）、將配置好的聚合物砂漿均勻的塗抹在板上，厚度為2
6、壓入格線布：
1）、格線布應按工作面的長寬要求裁剪，並應留出搭接寬度。格線布的裁剪應順經緯向進行。
2）、在門窗等洞口周圍格線布翻包，四角均應附加一層格線布加強，整幅格線布應在洞口周邊翻包及附加格線布之上。
3）、在洞口及格線布翻包部位的擠塑板正面和側面，均塗抹聚合物砂漿（只允許此處的擠塑板端邊抹聚合物砂漿）。將預先甩出的格線布沿板厚翻轉，並壓入聚合物砂漿中。
4）、將整幅格線布沿水平方向繃直繃平，注意將格線布內曲的一面朝里，用抹子由中間向上、下兩邊將格線布抹平，使其緊貼。格線布水平方向搭接寬度不小於100，垂直方向搭接長度不小於80，搭接處用聚合物砂漿補充底層砂漿的空缺處，不得使格線布皺褶、空鼓、翹邊。
5）、在凹凸線角處，應將窄幅格線布埋入底層聚合物砂漿內，將整幅格線布在窄幅格線布之上，搭接寬度80。
6）、在牆身陰陽角處兩側格線布雙向繞角相互搭接，各側搭接寬度不小於200。
7、抹面層聚合物砂漿：
抹完底層聚合物砂漿並壓入格線布後，待砂漿凝固至表面不粘手時，開始抹面層聚合物砂漿，抹面厚度以蓋住格線布為準
