樹脂罐說明

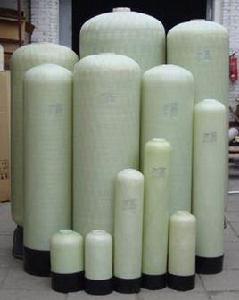

軟化樹脂罐
軟化樹脂罐軟化樹脂罐主要分三種，
1玻璃鋼不帶內膽
2玻璃鋼帶內膽
3不鏽鋼罐體
增強材料
1.無鹼玻璃鋼纖維無捻粗紗應符合JC/T277的規定，中鹼玻璃鋼纖維無捻粗紗應符合JC/T278
2.無鹼玻璃鋼纖維無捻粗紗應符合JC/T281的規定
3.玻璃鋼纖維短切原絲氈和表面氈應附有樹脂系統化學性相容的侵潤劑。
4.也可採用有機纖維表面氈或其他材料
.
技術要求
罐體
1通常由內表面層、內層、強度層和外表面層四層組成。根據要求也可採取其他分層結構；罐的壁厚根據設計要求的前提下改變。
2.筒體內層表面層、內層的樹脂含量根據貯存介質的不同而變化。
3.內壁的錐角部超過1°
4.在裝載條件下，罐壁的允許環向應變得不超過0.1%
5.纖維纏繞層，取螺旋纏繞角為80°時，軸向拉伸強度不低於15MPa
封頭
1.立式貯罐的封頭可採用橢球形、平形和圓錐形，上下封頭也可採用不同形式組合。臥式貯罐的封頭為橢圓形
2.封頭強度層以噴射、手糊為主，纏繞包絡為輔：表面氈、短切原色氈及無捻粗紗布鋪放時，層間接縫應錯開，寬度不小於60MM.塔接寬度為30MM.樹脂質量含量不低於40%
3.立式貯罐為平地時，底部拐角半徑不小於38MM,底部增厚遞減與平底相切，拐角加強區的最小厚度為筒體和封頭的結構厚度之和 。
支座
1.臥式貯罐的鞍形支座數量不少於兩個，鞍座也可用鋼、鑄鐵、砼或手糊玻璃鋼製作
2.鞍座的包角不小於120°.鞍弧與貯罐外壁園吻合
3.任意兩個鞍座間的距離不大於筒體公稱直徑的1.5倍
4.平形底貯罐採用平面砼基礎。支座上墊軟質墊或200MM厚砂墊層
5.橢球形下封頭貯罐可採用玻璃鋼或樹脂混凝土支腿座.支腿座與玻璃缸墊層的形面應吻合
6.罐底與支腿座連線處可加玻璃鋼圈肋或鋼質吊耳。
.
加強助
1.臥式貯罐應根據貯罐的長徑比合理選定加強助，加強助可設定在貯罐內部或外部。鞍座部位應設定增厚型加強助，其厚度不少於壁厚的2/1，寬度不少於支座寬的1.3倍。
2.無頂蓋立式貯罐的敞口邊應有水平加強肋。
3.加強肋用短切氈和布在筒體上交替纏繞成型，外纏粗紗壓實。加強肋也可採用其他材料的複合材料。
排氣管及溢流管
1.貯罐上部應設定排氣管與大氣自由聯通。排氣管最小管徑應大於進出料管的管徑。
2.貯罐應設定溢流管，其直徑應大於進料管的管徑。
錨固裝置
1.貯罐在安裝及操作時，特別是平行底貯罐必須設有固定於基礎上的錨固裝置。
2.錨固裝置不固定在貯罐上
軟化罐規格
型號 規格 上開口 下開口 建議流量
818 200×450 2.5寸 無 0——0.2
835 200×875 2.5寸 無 0.2——0.5
844 200×1100 2.5寸 無 0.2——0.5
1035 250×875 2.5寸 無 0.5——1
1054 250×1350 2.5寸 無 0.6——1.5
1018 250×450 2.5寸 無 0.2------0.5
1252 300×1300 2.5寸 無 1.6——2.2
1354 325×1350 2.5寸 無 2——2.5
1465 350×1625 2.5寸/4寸螺紋 無 2.5——3
1265 300×1625 2.5寸 無 2.0-----2.5
1665 400×1625 2.5寸/4寸螺紋 無 3.2——4.5
2162 525×1500 4寸螺紋 4寸螺紋 4.5——6
2472 600×1800 4寸螺紋 4寸螺紋 6.2——8.2
3072 750×1800 4寸螺紋 4寸螺紋 7.2——12.2
3672 900×1800 4寸螺紋 4寸螺紋 13.2—16.2
4272 1050×1800 6寸法蘭 6寸法蘭 17——23
4872 1200×1800 6寸法蘭 6寸法蘭 22——27
4896 1200×2400 6寸法蘭 6寸法蘭 28——38
6096 1500×2400 6寸法蘭 6寸法蘭 38-----55
7296 1800×2400 6寸法蘭 6寸法蘭 55-----80
8096 2000×2400 6寸法蘭 6寸法蘭 80-----100
