簡介
粒料級配是影響混凝土強度的主要因素之一。粒料水泥漿的交接面強度是影響混凝土強度的一個主要因素。當交接面強度比較低時，凝土強度也比較低，交接面強度高時，混凝土強度也高。越級配粒料是指骨料中粒徑級配不是連續的。在建築工程粒料級配中，有時採用越級配粒料方法配置骨料，主要是為提高工程強度或是為了滿足工程某一方面性能，如透水性。
粒料
粒料是指在混凝土中起骨架作用和減少膠凝材料在凝結硬化過程中乾縮濕脹的廉價填充料。有天然骨料和人造骨料之分，前者如碎石、卵石、浮石、天然砂等，後者有煤渣、礦渣、陶粒、陶砂、膨脹珍珠岩等。堆積密度小於1000 kg/m3的粗輕骨料和小於1200 kg/m3的細輕骨料用來配製輕混凝土，堆積密度大於1400 kg/m3(砂)或1500 kg/m3(石)的用來配製普通混凝土，堆積密度特別大的(375～778 kg/m3)的骨料用來配製重混凝土。按粒徑大小分為細骨料和粗骨料，細骨料粒徑在0.16～5 mm，如天然砂;粗骨料粒徑大於5 mm，如碎石和卵石。
檢測方法
快速法
該方法適用於拌和樓剛開機需對穩定料級配有個大概掌握的，需要馬上有結果或對結果的精度要求不是很嚴的，優點是操作步驟簡單，出結果很快。 缺點是結果的準確性較粗，大約有 0~3%個點的偏差。具體試驗步驟如下：a.將穩定料直接取樣稱重，稱重時樣品的重量應比規範規定的重量約取多 10~12%，樣品不用進行任何處理；b. 將稱好重量的樣品按篩孔大小逐個進行水洗法； c. 記錄各個篩孔的篩余重量，用樣品總重量計算各個篩上的通個百分率。說明：整個試驗都是在集料表面粘有水的情況下進行的，由於穩定料中含水量和水泥重量約等於稱重時集料表面粘的水重，故該方法在理論上是可行的，試驗結果也證明了這一點，各個篩孔上的偏差值基本在±3%以內。
普遍法
該方法適用於對出結果的時間要求不是很緊的，或對結果的精度要求不是特別嚴的，如果拌和樓穩定的一般採用該方法。優點是結果的準確度較高，出結果也相對較快。缺點是操作步驟較麻煩，所需人員較多。具體試驗步驟如下：a. 將取回來的穩定料取樣做水泥劑量滴定、含水量試驗，做時最好做多幾個試驗，取平均值，這樣會更準確，因為最終的結果受這兩個因素影響較大；b.用做出來的滴定、含水量結果反算出做篩分試驗時穩定料中水泥和水的重量，稱穩定料時將其加進去，也就是假設穩定料中的水泥在水洗時會全部跟水流走；c. 將稱好的穩定料（已加上水泥和水的重量）通過0.075mm篩孔進行水篩；d.將水篩完畢後的穩定料放到烘箱進行烘乾；e.將烘乾的穩定料放在套篩上進行乾篩；f. 記錄各個篩孔的篩余重量， 用總重量 (不含加進水泥和水的重量)計算各個篩上的通個百分率。說明：該方法是在假設穩定料中的水泥在水洗時會全部跟水流走，且在稱穩定料總重時將反算出來的兩者加進去，故該方法實質上是假設穩定料是在沒有水泥和乾燥的情況下進行級配篩分試驗的。因此該方法試驗結果較準確，試驗結果也證明了這一點， 各個篩孔上的偏差值基本在±1%以內。
準確法
該方法適用於對結果的精度要求較嚴的，或對已有的初步結果進行驗算的。優點是結果的準確度高。缺點是操作步驟較麻煩，出結果相對較慢，一般得第二天才有結果。具體試驗步驟如下：a. 將取回來的穩定料取樣做水泥劑量滴定試驗，其餘料放進烘箱進行烘乾，烘乾時烘箱的溫度需適當調高，且穩定料應儘量灘薄，以便儘快將含水量烘乾，以免水泥跟水發生反應；b. 用做出來的滴定結果反算出做篩分試驗時穩定料中水泥的重量；c. 將烘乾好的穩定料進行取樣品稱重，稱總重量時將其水泥重量加進去，也是假設穩定料中的水泥在水洗時會全部跟水流走；d.將稱好的穩定料（已加上水泥的重量）通過 0.075mm篩孔進行水篩； e.將水篩完畢後的穩定料放到烘箱進行烘乾；f.將烘乾後的穩定料放在套篩上進行乾篩；g. 記錄各個篩孔的篩余重量，用總重量(不含加進水泥的重量)計算各個篩上的通個百分率。說明： 該方法是在假設穩定料中的水泥在水洗時會全部跟水流走，且在穩定料呈乾燥時進行試驗的，故該方法實質上也是假設穩定料是在沒有水泥和乾燥的情況下進行級配篩分試驗的。因為不受穩定料中含水量的影響，故該方法試驗結果較準確，試驗結果也證明了這一點，驗證結果與配料結果基本一致。

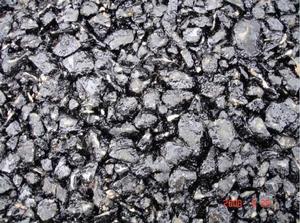

多孔隙瀝青穩定碎石
粒料排水基層在施工時較難以壓實平整，且抗變形能力較差。採用瀝青穩定透水性粒料， 可以改善這種狀況，獲得較穩定、平整、並具有一定抗變形能力的基層。而少量瀝青塗敷在集 料表面，對集料孔隙率的影響並不很大。用作排水基層的多孔隙瀝青穩定碎石混合料，應滿足下述三方面的性質要求：
(1)必須具有足夠的透水能力(以滲透係數表征)，以迅速排除滲入排水層內的自由水;
(2)應具有一定的承載能力——抗變形能力(以抗壓回彈模量表征)，以支持瀝青面層承受 行車荷載的作用;
(3)具有足夠的水穩定性(耐久性)，以抵抗水浸濕作用下的瀝青剝落損壞。
直接影響瀝青穩定碎石混合料透水性的因素是混合料的孔隙率，特別是不包含封閉孔隙 的有效孔隙率。而混合料的孔隙率大小則主要與礦質集料的級配組成和壓實度有關。
對不同級配組成的粒料進行滲透試驗的測定結果表明，單粒級或開級配粒料的透水性遠大於密級配粒料。而對不同細集料（2.36mm以下）和填料（0.075mm以下）含量的粒料進行滲透試驗的測試結果表明，隨著細集料含量的降低，粒料的透水性提高；而隨著填料含量的增加， 粒料的透水性降低。因而，可以通過調節礦質集料中細集料和填料的含量來控制孔隙率，以達 到要求的滲透係數。但瀝青穩定碎石混合料必須包含一定數量的填料和細集料，以提供足夠 的表面積，粘附要求的瀝青用量，不致出現流淌現象。礦質集料的最大粒徑對孔隙率和滲透係數也有一定的影響，試驗測定表明，隨著集料最大 粒徑的減小，其滲透係數下降。然而，排水基層的實際選用厚度在較小範圍內變動；同時，考慮 到避免出現離析和保證混合料的均勻性，集料的公稱最大粒徑通常選用19mm（少數情況選用 26.5mm）。最大粒徑對孔隙率和滲透係數的影響，在混合料組成設計中實際上可不予考慮。
