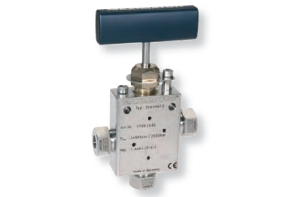

超高壓針閥的壓力等級很多，有1050bar、1550bar、2500bar、4500bar、7000bar，規格有1/4",3/8",9/16"等，結構形式有兩位直通、直角二通、三通截止閥、雙閥針截止閥等。廣泛用於化學工業、水切割、動力系統和測試台的製造。超高壓針閥截面圖如下：

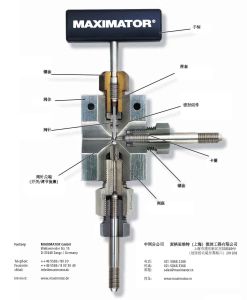

超高壓針閥截面圖超高壓針閥的主要特徵
▸升降桿設計。
▸接觸介質部分為強耐腐蝕性316L(1.4404)不鏽鋼材質。
▸金屬對金屬密封形式具有良好的密封效果，並延長閥針和閥座使用壽命，確保循環開關的耐用性。
▸使用聚四氟乙烯PTFE+石墨的密封圈，閥針的密封更可靠。
▸非旋轉閥針能防止閥座磨損。
▸閥針套筒和螺套所用材質減少了旋轉力矩，增加了螺紋的使用壽命。所有閥針套的螺紋表面經過了合金化處理，保證了閥針的平滑旋轉。
▸在每一個連線口與密封面之間均設有安全泄漏孔。
▸有六種不同閥體結構，可選擇V型和可調節流量型閥針
超高壓針閥的加工製造

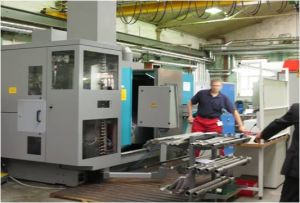

加工工藝1
加工工藝2

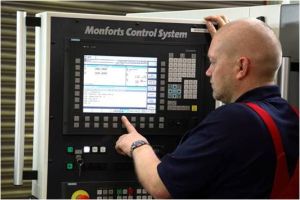

加工工藝3

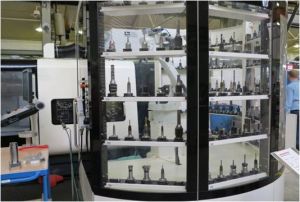

加工工藝4保證可追查性
為確保閥的可追查性，每個高壓截止閥都有詳盡的數據記錄，如：批號、最大壓力、料號、型號及名稱。所有中壓截止閥都配備有卡圈和螺套。
標記超高壓針閥檢測
- 多個閥件可同時進行測試。
- 高壓密封部位、連線部位和高壓主體都需要進行壓力測試。
- 確保產品在高頻使用的情況下也能保持穩定的性能。

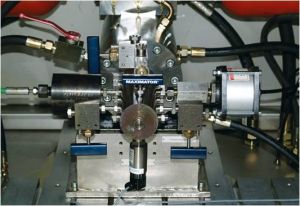

檢測工藝1

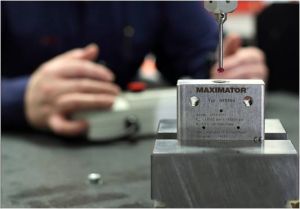

檢測工藝2

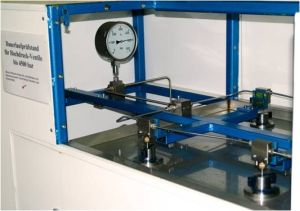

檢測工藝3特殊設計：可在極端溫度下使用
MAXIMATOR還可以提供在非常規溫度下使用的超高壓針閥。特殊溫度使用的針閥採用的材質特殊。標準閥的密封圈的材質為聚四氟乙烯+石墨，適用溫度可達450°F（230°C）。耐高溫材質或其他密封材質的閥可在-423°F到1200°F（-252°C到650°C）環境下工作，對應的後綴型號如下：
-TG聚四氟乙烯玻纖材質密封圈，適用溫度可達600°F（315°C）。
-GY石墨編織物密封圈，適用溫度可達800°F（425°C）。
-HT大填充槽，石墨編織物密封圈，適用溫度可達1200°F（620°C）。
-B低溫材料的閥體和聚四氟乙烯密封圈，適用溫度可達-100°F（-73°C）。
-LT大填充槽，低溫材料的閥體和聚四氟乙烯密封圈，適用溫度可達-423°F（-252°C）。
耐腐蝕高壓針閥
耐腐蝕的超高壓針閥是專門針對石油和天然氣套用領域設計。壓力等級為1550bar和2070bar，所有高壓元件都是由經過熱處理的316不鏽鋼製成，符合NACEMR0175標準。
歐盟NACE成員
