一、產品概述
DF-PSM超音波粒度儀是一種連續礦漿流線上粒度檢測儀器，是磨礦工藝流程控制中不可或缺的線上粒度測量儀器。DF-PSM具有測量多個粒級和濃度的能力。其測量技術原理是基於超音波吸收現象而進行礦漿粒度和濃度的測量。
DF-PSM超音波粒度儀作為線上粒度檢測儀器系統，具有能提供多種粒級輸出的能力，能夠提供豐富的磨礦粒度分布方面的信息。其具有的對磨礦/回收工廠工藝運行情況洞察和發現問題的潛力會為工廠帶來巨大的經濟效益。其精度和可靠性可以確保磨礦迴路運行在最接近於期望的設定點上。磨礦迴路運行於最大給礦量的情況下，DF-PSM可用來控制磨礦迴路運行在接近工藝允許的最大磨礦粒度，可以防止由於分級機和浮選機堵塞而導致代價高昂的停車和維修。PSM初期投資可以通過提高礦物處理量、更高的精礦回收率、或者兩者的某種組合收回投資。
超音波粒度儀二、產品結構

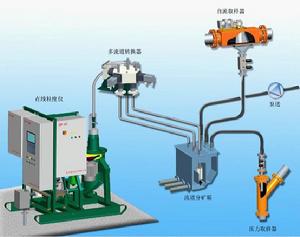

標準型的DF-PSM系統主要由下列部件組成:
1) 樣品調理器（S/C）及其控制箱
2) 控制和顯示模組（CDM）
3) 取樣分析模組（SAM）
4) 標準水模組（SWM）
5) 附屬檔案:高容量水過濾器組件，水箱過濾器和各種軟管組件
一個真空水控制和真空輔助的礦漿離心機用於連續吸取和調理多達4.5m3/h的粗磨礦漿，並輸送到取樣分析模組（SAM）。
l 高容量水過濾器
l 水注真空射流泵組合
l 用於S/C控制系統用帶模擬輸出的水壓變送器
l 在低真空時激活沖洗水的高性能真空感測器，用於S/C控制系統
l 模擬輸出的真空變送器，用於CDM控制系統用
l 軸鎖定探測器和安全報警
l 溫度感測器和報警
l 安裝在一個不鏽鋼機箱裡，控制整個樣品調理器自動工作。全自動控制, 低壓（24VDC）數字輸入/輸出，4－20mA模擬輸入/輸出。
l Molleor高效率彙編系統可程式邏輯控制器（PLC）
l 變頻器用於渦輪速度控制，進而控制真空度
l 含有超音波換能器和溫度變送器的測量槽（FlowCell）
l 標定取樣器
l 礦流切換模組，包括測量槽旁路、測量槽的清洗和標準水注水用的氣動閥門組。
l 可選的雙流道分離器閥和執行器，用於2流道和3流道系統。
l IP66不鏽鋼機箱
l 1024*768液晶10.4英寸顯示器
l 防水薄膜按鍵控制臺（程式設計師用）
l 防水按鈕指示操作面板（操作員用）
l 基於嵌入式微處理器的測量系統
l 基於PC104主機板的主控系統
l 遠程控制聯繫輸入（每流道一個）用於現場控制系統遠程選擇流道
l 數據有效離散數據輸出（每流道一個）用於現場控制系統使用
l 遠程通訊界面
l 模擬量輸出（12位，4－20mA）（最多12路）
l 電源
l 超聲接收/發射模組（T/R）
l 標準水單元由自動進水閥、夾管氣動閥、浸入式加熱器、水溫感測器、高低水位浮子開關等部件組成。
l 標準水單元由顯示和控制單元控制。
l 浸入式加熱器對標準水進行溫控加熱，在水標準化之前脫去標準水中空氣，然後進行水“零點”的標定，生成水錶。
l 標準化水應為可飲用水。
三、工作原理
樣品調理器利用真空（負壓）吸入流量相對穩定並具有代表性的礦漿流，礦漿通過入口耐磨輸入管及空心的驅動軸、渦輪軸，然後進入高速旋轉的渦輪內部，驅動電機帶動渦輪旋轉所產生的離心力，迫使進入渦輪的礦漿“攤薄”，同時在渦輪內部形成一個“真空腔”，加速礦漿中微小氣泡的逸出；進入渦輪內的礦漿被除氣後由渦輪四周的D型口甩出，樣品調理器除氣後的礦漿經由旁路氣動單元控制進入兩對不同頻率的超音波換能器（探頭）為核心部件的超聲衰減測量單元進行檢測，然後以溢流方式通過測量槽進入礦漿集料槽，礦漿以直接或間接方式返回到工藝流程後級的工藝管路。
在測量周期內，安裝在礦漿測量槽上的超聲換能器以多種頻率發射超聲能量脈衝透過樣品，從接收的超聲脈衝獲得多個衰減參數。這些參數直接和礦漿樣品的粗、細及粒度分布密度有關。在每個粒級的標定模型中這些參數用作變數以計算出所測礦漿濃度、粒度值。
四、產品特點
DF-PSM超音波線上粒度儀是經過大量的礦山選礦套用現場成功試驗結果驗證的，DF-PSM是專為冶金礦山選礦工藝特點而進行設計的一款線上粒度檢測儀表。該儀器可以一天24小時連續工作，一年365天不中斷運轉。在惡劣環境下所有電路設計均有最大的可靠性。所有機械零件和電子部件都是模組化，便於維修和更換。
n 標定模型——礦漿標定的粒度和濃度覆蓋的範圍越大，精確度更高
n 多粒級輸出——5個粒級和濃度
n 顯示界面——10.4英寸、解析度為800*600的TFT真彩色液晶屏
n 自動水標準化——典型每24小時一次，自動使用標準水標定零點，以保證儀器的最佳工作性能。
n 標定取樣器——按鈕控制，一經請求就輸送100－200g樣品。
n 班次（組合）取樣器——取樣器可以設定成按設定的間隔自動取樣。
n PC計算機可以遠程控制一台或者多台DF-PSM。
n 可直接上傳DF－PSM數據到PC 計算機系統，便於遠程查詢、歷史趨勢和數據分析。
n 通訊鏈路——粒度數據可以連線到任何一個外部計算機或者網路，用於控制和通過PC計算機進行分析。
n 隔離的4－20mA 模擬輸出。
n 長期測量穩定性。
五、產品套用
丹東東方測控技術有限公司自07年第一台 DF-PSM超音波線上粒度儀成功在選礦工藝現場套用以來，已經取得不俗業績，在冶金礦山領域已經有幾十個套用現場，產品性能與國外產品相當，在現場套用等方面優於國外產品，近幾年，市場占有率飛速提高， DF-PSM超音波線上粒度儀的市場套用是該企業為國家民族產業發展的一個不可或缺的貢獻之一。
