超六類網線

頻寬性能遠超6類的布線稱為超6類網線。大部分的超6類布線與同品牌的6類布線使用相同的模組和跳線，因此它們主要的區別線上纜上。IBDN的超6類線纜4800LX從一開始的目標就定在較高溫度下正常運行，因此其線纜構造特點之一就是大線徑。另一特點是在4個雙絞線對間加了十字形的線對分隔條。

基本信息

• 中文名：超六類網線

• 特點：40℃以上仍可正常運行
• 研製公司：Belden IBDN
• 主要區別：線纜

簡介

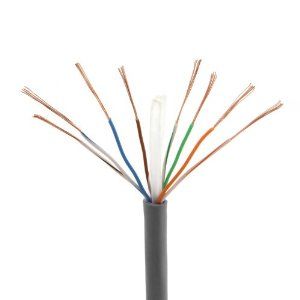

超六類網線

BeldenIBDN研製了目標在40℃以上仍可正常運行的高性能布線系統，並在1999年底正式推出IBDN 4800LX系統，其最終的指標達到300MHz頻寬，可在50℃時依然達到6類標準規定的20℃的性能指標。為了區別於普通6類布線系統，這種頻寬性能遠超6類的布線稱為超6類。

區別和使用

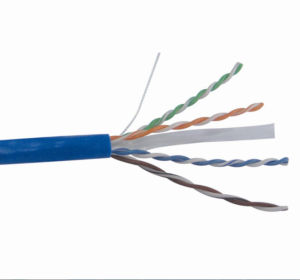

大部分的超6類布線與同品牌的6類布線使用相同的模組和跳線，因此它們主要的區別線上纜上。IBDN的超6類線纜4800LX從一開始的目標就定在較高溫度下正常運行，因此其線纜構造特點之一就是大線徑，傳輸導體的直徑從普通6類的0.5mm(24AWG)增加到0.6mm(23AWG)；也有某些廠家在開始的超6類線纜採用了24AWG而盡力改善NEXT的方法，但到2002年的改進線纜中將其線徑加到23AWG。另一特點是在4個雙絞線對間加了十字形的線對分隔條。沒有十字分隔，線纜中的一對線可能會陷於另一對線兩根導線間的縫隙中，線對間的間距減小而加重串擾問題。分隔條同時與線纜的外皮一起將4對導線緊緊地固定在其設計的位置，並可減緩線纜彎折而帶來的線對鬆散，進而減少安裝時性能的降低。4800LX是首個採用十字分隔條的超6類線纜，後來的線纜群起仿效而採用類似的技術。
