簡介
豎井鑿岩鑽架是指架設鑿岩機組，鑽鑿下向孔的豎井掘進機械。主要用於豎井施工中鑽鑿爆破孔、也可鑽鑿注漿孔、勘探孔、探水孔和瓦斯排放孔等，按結構型式分為環形鑽架和傘形鑽架兩類。
環形鑽架
主要由環形軌道、行走小車、支撐固定裝置，懸吊機構、氣水管路和支腿式鑿岩機等組成。環形軌道是鑽架的主體，有槽鋼、工字鋼和鋼軌三種結構形式。支腿式鑿岩機用球鉸連線到沿環軌行走的小車上。大型鑽架在每一段環軌上鉸接內伸臂式弧形軌道，懸吊一支腿式鑿岩機。鑽架由吊盤上的絞車或地面穩車懸吊在吊盤下部，工作時下放到離工作面一定高度，用氣缸或螺旋支撐固定於井壁上。由人力推拉鑿岩機和安全鏈擺動內伸臂和移動行走小車達到井底工作面任意位置對準孔位，然後用彈簧定位銷將小車鎖定在軌道上，啟動支腿鑿岩機鑽鑿下向鑽孔。鑽孔結束後，將鑽架提升到吊盤下面存放。
環形鑽架的主要結構參數
環形鑽架的主要結構參數包括環軌外徑、內伸臂式軌道數和弦長、行走小車數，根據支腿推進長度、鑽孔深度及掘進循環要求的鑽孔效率確定配用的行走小車數和鑿岩機台數，可按每台衡岩機擔負井底面積為1.4-1.8m來選定，鑽孔直徑為33-35mm。鑽孔深度一般為1.52m。在直徑為5-7m的井筒內配備4-6個內伸臂軌道。

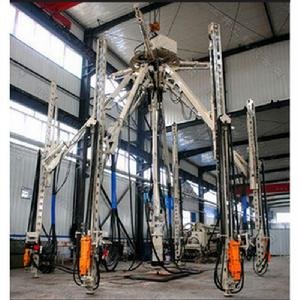

傘形鑽架
主要由主機架、伸縮鑽臂、推進器、導狀式鑿岩機、液壓和氣動系統及操縱系統等組成。主機架包括中心立柱和伸縮支撐臂，立柱中空，內腔為液壓油箱，支撐臂位於立柱上部徑向布置，用液壓缸可從豎直收攏位置擺至水平以上10°-15°位置、鑽臂設定在毛柱周圍，由液壓缸推動伸縮和呈傘狀開合徑向移動，手動繞立柱中心擺動。推進器有由液壓馬達或氣馬達驅動的絲槓、鏈條和鋼繩式，裝有氣動或液壓導軌式鑿岩機。主開關和液壓泵設在立柱項部，操作盤設在下部，鑿岩機和推進器操作集中在推進器前部。工作時，鑽架用地面絞車從井口經吊盤喇叭口下放到井底工作面，立柱頂在井中心，支臂撐緊井壁，裝有階岩機和推進器的鑽臂伸縮並呈傘狀開合達到工作面任意位置對準孔位，然後啟動機器鑽鑿下向炮孔。鑽孔結束後，收攏支撐臂和鑽臂。將鑽架提升到地面存放。
傘形鑽架主要結構參數
傘形鑽架主要結構參數包括收攏後的高度和外徑，鑽臂開合的最大和最小直徑，一次推進行程。配用鑿岩機台數視井筒直徑而定，直徑≤7。時配用4-6台，直徑>7m時配用6-9台。推進器一次推進行程為3-5m，鑽深孔時需接桿，機器重量和外形尺寸要與提升絞車能力，井架及吊盤尺寸相適應。中國於20世紀70年代開始研製，生產有4、6和9機傘鑽，適用於直徑為5-9m的井筒掘進。
