產品分析
在工頻條件下，由於被試品電容量較大，或者試驗電壓要求較高，對試驗裝置的電源容量相應的也有較高的要求，傳統的工頻耐壓裝置（交流耐壓試驗變壓器）往往單件體積大，重量重，不便於現場搬運，而且不便於任意組合，靈活性較差。相比，變頻串聯諧振試驗裝置（體積與重量約為傳統試驗變壓器的1/10～1/30）體積小，重量輕，易搬動，而且是分件式設計，便於根據現場需求靈活配置電抗器的個數，大大降低了勞動強度，提高工作效率。主要用途
1、6kV-500kV高壓交聯電纜的交流耐壓試驗
2、發電機的交流耐壓試驗
3、GIS和SF6開關的交流耐壓試驗
4、6kV-500kV變壓器的工頻耐壓試驗
5、其它電力高壓設備如母線，套管，互感器的交流耐壓試驗。
組成部件及作用
變頻電源、勵磁變壓器、高壓電抗器和電容分壓器組成。
變頻串聯諧振設備實物圖片 1.變頻電源：將220V/380V，50HZ的電源變為頻率可調、電壓連續可調，同時集操作、保護、控制、監測功能於一體
2.勵磁變壓器：將變頻電源輸出的電壓升壓，同時隔離高壓和低壓
3.高壓電抗器：與容性試品發生串聯諧振
4.分壓器：測量調節器上的高壓電壓值和低壓
變頻串聯諧振原理
我們已知，在迴路頻率f=1/2π√LC時，迴路產生諧振，此時試品上的電壓是勵磁變高壓端輸出電壓的Q倍。Q為系統品質因素，即電壓諧振倍數，一般為幾十到一百以上。先通過調節變頻電源的輸出頻率使迴路發生串聯諧振，再在迴路諧振的條件下調節變頻電源輸出電壓使試品電壓達到試驗值。由於迴路的諧振，變頻電源較小的輸出電壓就可在試品CX上產生較高的試驗電壓。

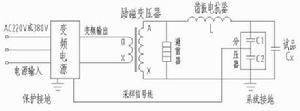

附 變頻串聯諧振原理圖
別稱
變頻諧振裝置、串聯諧振、變頻串聯諧振交流耐壓試驗裝置、變頻串聯諧振、調頻串聯諧振、串聯諧振耐壓試驗裝置、串聯諧振試驗設備、電纜耐壓試驗裝置、工頻耐壓試驗裝置、電纜交流耐壓試驗設備、交流耐壓試驗裝置、調頻串聯諧振交流耐壓試驗裝置，變頻諧振，變頻串聯諧振諧振試驗裝置，變頻諧振耐壓裝置，串諧試驗裝置，串諧耐壓裝置，GIS交流耐壓試驗裝置，發電機耐壓試驗裝置，變頻諧振耐壓試驗裝置等產品選型參照表附：部分常用型號和典型配置
一、電纜交流耐壓試驗系列
| 型 號 | 可滿足的試驗項目 | 設備電抗器配置 | 備 注 |
| DFVF3000-44/22 | 10kV（300mm）電 纜 1KM | 22kV Ⅹ 1台 | 攜帶型 |
| DFVF3000-132/66 | 1、10kV（300mm）電 纜 3KM 2、35kV（300mm）電纜 1KM | 22kV Ⅹ 3台 | 攜帶型 |
| DFVF3000-264/52 | 1、10kV(300mm)電 纜 5KM 2、35kV(300mm)電 2KM 3、35kV 變壓器，開關， 4、10kV電動機，變壓器 5、600MW及以下發電機等 | 22kV Ⅹ 6台 | 攜帶型 |
| DFVF3000-1560/66 | 110kV（300mm）電 纜 3KM | 130kV Ⅹ 2台 | 攜帶型 |
| 型 號 | 可滿足的試驗項目 | 設備電抗器配置 | 備 注 |
| DFVF3000-44/22 | 1、100MW及以下發電機 相電容0.1-0.3uF 2、10kV(300mm)電 纜 1KM | 22kV Ⅹ 1台 | 攜帶型 |
| DFVF3000-100/36 | 1、600MW及以下發電機 相電容0.1-0.25uF 2、10kV(300mm)電 纜 1.5KM | 18kV Ⅹ 2台 | 攜帶型 |
| DFVF3000-176/44 | 1、600MW及以下發電機 相電容0.1-0.3uF 2、10kV(300mm)電 纜 3KM 3、可兼顧發電機母線，主變等 | 22kV Ⅹ 4台 | 攜帶型 |
| 型 號 | 可滿足的試驗項目 | 電抗器配置 | 備 注 |
| DFVF3000-250/200 | 1、110kV GIS的交流耐壓試驗 2、35kV（300mm）電纜 1KM 3、10kV（300mm）電 纜 3KM 4、220kV以下變壓器工頻耐壓 5、110kV互感器交流耐壓 | 40kV Ⅹ 5台 | 攜帶型 |
| DFVF3000-100/200 | 1、110kV GIS的交流耐壓試驗 2、110kV互感器交流耐壓 | 50kV Ⅹ 4台 | 攜帶型 |
| 型 號 | 可滿足的試驗項目 | 電抗器配置 | 備 注 |
| DFVF3000-105/84 | 1、110kV變壓器的工頻耐壓試驗 2、10kV電動機的工頻耐壓試驗 3、35kV開關交流耐壓試驗 4、10kV（300mm）電 纜 1KM | 28kV Ⅹ 3台 | 攜帶型 |
| DFVF3000-100/80 | 1、110kV變壓器的工頻耐壓試驗 2、10kV電動機的工頻耐壓試驗 3、35kV開關交流耐壓試驗 4、10kV（300mm）電 纜 1KM | 40kV Ⅹ 2台 | 攜帶型 |
主要技術特點
* 全國少數通過國家權威部門--電力工業電氣設備質量檢驗測試中心（武漢高壓研究所）嚴格的型式試驗鑑定，質量可靠，確保試驗人員、被試品和試驗設備本身的安全；
* 在東北電力科學院組織的2008年度全國設備大比武中一次性通過所有檢測項目，唯一一家達到包括60Min溫升在內的各項國標要求，比武成績再次名列前茅；
*眾多知名企業選用（如廣西電力試驗研究院、牡丹江市電業局、中國化學第十三建設集團、中國水利水電十六局、呼倫貝爾電業局等等）
* 體積小，重量輕，特別適合現場使用；
* 符合國標要求:有監測峰值/√2功能，可實時監測試驗波形；
* 過壓,過流,放電,過熱及零啟動保護全面可靠,動作時間1微秒；
* 設備自帶微型印表機，可及時列印保存試驗數據；
* 按軍用標準抗振和防塵設計，耐長途運輸和嚴酷使用環境；
* 一鍵滑鼠式旋鈕“傻瓜式”操作，大螢幕液晶顯示；
* 獨有軟體校準功能，方便用戶校準表計，確保高電壓值準確度；
* 德國威圖設計全鋁合金機箱,立臥兩用,輕便美觀,大大方便現場使用；
* 所有主要元器件均由世界知名企業原裝進口，包括美國德州儀器，英特爾，德國西門子， 施耐德，日本東芝，富士等；
