產品別稱
DFVF3000系列發電機變頻串聯諧振耐壓試驗裝置適用於火力、水力發電機的交流耐壓試驗。發電機交流耐壓試驗要求採用工頻電壓，目前國標對工頻電壓的頻率定義為45Hz～65Hz，但是在很多試驗場合，要求對發電機進行的是50Hz±2Hz的交流試驗，而發電機定子繞組的對地電容量又比較大，國內目前大多數試驗單位採用的是諧振變壓器對它進行試驗，但是諧振變壓器本身很重，動輒上噸，現場試驗很不方便。
介紹
由變頻電源、勵磁變壓器、高壓電抗器和電容分壓器組成。被試品的電容與電抗器構成串聯諧振連線方式；分壓器並聯在被試品上，用於測量被試品上的諧振電壓，並作過壓保護信號；調頻功率輸出經激勵變壓器耦合給串聯諧振迴路，提供串聯諧振的激勵功率。
變頻串聯諧振耐壓試驗成套裝置實物圖該設備主要用於以下方面
1、 6kV-500kV高壓交聯電纜的交流耐壓試驗2、6kV-500kV變壓器的工頻耐壓試驗
3、GIS和SF6開關的交流耐壓試驗
4、發電機的交流耐壓試驗
5、其它電力高壓設備如母線，套管，互感器的交流耐壓試驗。
該成套設備由變頻電源、勵磁變壓器、電抗器、分壓器組成。
部分型號配置表
（可以根據顧客要求來訂製） 電纜交流耐壓試驗系列| 型號 | 可滿足的試驗項目 | 設備電抗器配置 | 備註 |
| DFVF3000-44/22 | 10kV（300mm）電纜1KM | 22kVⅩ1台 | 攜帶型 |
| DFVF3000-132/66 | 1、10kV（300mm）電纜3KM 2、35kV（300mm）電纜1KM | 22kVⅩ3台 | 攜帶型 |
| DFVF3000-264/52 | 1、10kV(300mm)電纜5KM 2、35kV(300mm)電2KM 3、35kV變壓器，開關， 4、10kV電動機，變壓器 5、600MW及以下發電機等 | 22kVⅩ6台 | 攜帶型 |
| DFVF3000-1560/66 | 110kV（300mm）電纜3KM | 130kVⅩ2台 | 非攜帶型 |
| 型號 | 可滿足的試驗項目 | 設備電抗器配置 | 備註 |
| DFVF3000-44/22 | 1、100MW及以下發電機相電容0.1-0.3uF 2、10kV(300mm)電纜1KM | 22kVⅩ1台 | 攜帶型 |
| DFVF3000-100/36 | 1、600MW及以下發電機相電容0.1-0.25uF 2、10kV(300mm)電纜1.5KM | 18kVⅩ2台 | 攜帶型 |
| DFVF3000-176/44 | 1、600MW及以下發電機相電容0.1-0.3uF 2、10kV(300mm)電纜3KM 3、可兼顧發電機母線，主變等 | 22kVⅩ4台 | 攜帶型 |
GIS和SF6開關交流耐壓試驗系列
| 型號 | 可滿足的試驗項目 | 電抗器配置 | 備註 |
| DFVF3000-250/200 | 1、110kVGIS的交流耐壓試驗 2、35kV（300mm）電纜1KM 3、10kV（300mm）電纜3KM 4、220kV以下變壓器工頻耐壓 5、110kV互感器交流耐壓 | 40kVⅩ5台 | 攜帶型 |
| DFVF3000-100/200 | 1、110kVGIS的交流耐壓試驗 2、110kV互感器交流耐壓 | 50kVⅩ4台 | 攜帶型 |
| 型號 | 可滿足的試驗項目 | 電抗器配置 | 備註 |
| DFVF3000-105/84 | 1、110kV變壓器的工頻耐壓試驗 2、10kV電動機的工頻耐壓試驗 3、35kV開關交流耐壓試驗 4、10kV（300mm）電纜1KM | 28kVⅩ3台 | 攜帶型 |
| DFVF3000-100/80 | 1、110kV變壓器的工頻耐壓試驗 2、10kV電動機的工頻耐壓試驗 3、35kV開關交流耐壓試驗 4、10kV（300mm）電纜1KM | 40kVⅩ2台 | 攜帶型 |
產品特點
1、 全國少數通過國家權威部門--電力工業電氣設備質量檢驗測試中心（武漢高壓研究所）嚴格的型式試驗鑑定，質量可靠，確保試驗人員、被試品和試驗設備本身的安全；2、在東北電力科學院組織的2008年度全國設備大比武中一次性通過所有檢測項目，唯一一家達到包括60Min溫升在內的各項國標要求，比武成績再次名列前茅；
*體積小，重量輕，特別適合現場使用；
*符合國標要*全國少數通過國家權威部門--電力工業電氣設備質量檢驗測試中心（武漢高壓研究所）嚴格的型式試驗鑑定，質量可靠，確保試驗人員、被試品和試驗設備本身的安全；
*以卓越的品質和專業的服務獲得眾多專業客戶的肯定（如廣西電力科學研究院、呼倫貝爾電業局、齊齊哈爾電業局、中國水利水電十六局、中國化學集團等等）
*體積小，重量輕，特別適合現場使用；
*所有主要元器件均由世界知名企業原裝進口，包括美國德州儀器，英特爾，德國西門子，施耐德，日本東芝，富士等，確保性能穩定可靠；
*在東北電力科學院組織的2008年度全國設備大比武中一次性通過所有檢測項目，唯一一家達到包括60Min溫升在內的各項國標要求，比武成績再次名列前茅；
*符合國標要求:有監測峰值/√2功能，可實時監測試驗波形；
*過壓,過流,放電,過熱及零啟動保護全面可靠,動作時間1微秒；
*產品穩定可靠，質保三年（主機保用十年），終身維護；
*設備自帶微型印表機，可及時列印保存試驗數據；
求:有監測峰值/√2功能，可實時監測試驗波形；
*過壓,過流,放電,過熱及零啟動保護全面可靠,動作時間1微秒；
*設備自帶微型印表機，可及時列印保存試驗數據；
*按軍用標準抗振和防塵設計，耐長途運輸和嚴酷使用環境；
*一鍵滑鼠式旋鈕“傻瓜式”操作，大螢幕液晶顯示；
*獨有軟體校準功能，方便用戶校準表計，確保高電壓值準確度
*德國威圖設計全鋁合金機箱,立臥兩用,輕便美觀,大大方便現場使用；
*信守承諾，服務專業及時，盡最大努力為客戶需求服務；
*產品穩定可靠，質保三年（主機保用十年），終身維護；
原理
我們已知，在迴路頻率f=1/2π√LC時，迴路產生諧振，此時試品上的電壓是勵磁變高壓端輸出電壓的Q倍。Q為系統品質因素，即電壓諧振倍數，一般為幾十到一百以上。先通過調節變頻電源的輸出頻率使迴路發生串聯諧振，再在迴路諧振的條件下調節變頻電源輸出電壓使試品電壓達到試驗值。由於迴路的諧振，變頻電源較小的輸出電壓就可在試品CX上產生較高的試驗電壓。

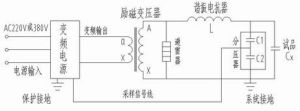

變頻串聯諧振耐壓試驗成套裝置原理圖 參數
◆ 諧振電壓波型：正弦波，波形畸變率<1.0%◆輸出頻率：30～300Hz
◆工作制：滿功率輸出下，連續工作時間60min
◆品質因素：30～80
◆輸入工作電源：單相380/220V±10%，50Hz
◆環境溫度：－10℃～+50℃
◆相對濕度：<95%，無凝露狀況
