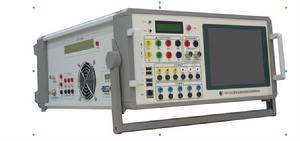

變電站綜合自動化系統測試儀

變電站綜合自動化系統測試儀是一款專門針對變電站、發電廠綜自系統進行測試的儀器。測試儀具有64路開關量輸出、5路開關量輸入、時間同步授時和北斗同步授時、可程式脈衝輸出、兼容空接點和有源接點輸入,自動識別有源接點輸入極性、支持更多的通訊協定等新特點,提供B碼輸出、三相電壓電流測量等多種新功能。

產品功能

遙測測試:模擬現場的交流信號,測試測控裝置對現場模擬信號的測量精度是否合格。
遙信測試:模擬現場設備動作事件,測試測控裝置是否能正確識別。
遙控測試:模擬現場設備動作事件,接收測控裝置的開關量信號,測試測控裝置的遙控信號是否正確發出。
同期測試:產生電壓激勵,測試測控裝置的同期功能是否合格。
SOE站內測試:模擬現場的兩個動作事件,測試測控裝置是否能正確識別同一變電站內的兩個事件。
SOE站間測試:模擬現場設備動作事件,測試綜合自動化系統的上一級系統是否能正確識別不同變電站內的兩個動作事件。
信響應時間測試:模擬現場設備動作事件,測試從測控裝置現場發生設備動作事件,至檢測到這個動作所需的時間。
遙測回響時間測試:模擬測控裝置在電網受到干擾時的交流量採集,測試綜合自動化系統從現場發生電壓幅值突變,至檢測到這個突變所需的時間。
常規直流源:常規直流源可用於直流通道精度檢驗,並可檢驗遙信光耦的動作與返回電壓。
直流小電壓、小電流輸出:測試儀可輸出0V~±10V的直流電壓以及0A~20mA的直流電流,用於有關變送器的測試。
油溫測試:測試儀將輸出精密電阻,模擬Pt100、Cu50、Cu100等溫度感測器,以校驗單獨集成在測控裝置內部的油溫變送器及整個測量通道。
諧波測試可準確輸出 0~22 次諧波,各次諧波可以任意組合疊加在一起同時輸出。
三相電壓電流測量:可測量三相電壓、電流,精度為0.05級。
B碼輸出:可作為變電站授時時鐘源,使測試儀與電網時間同步,保證時間精度相關試驗的準確性。

主要特點

1 接點豐富
64路開關量輸出、5路開關量輸入
多種時間同步輸入方式
2 可選擇的GPS模組、IRIG-B碼時間同步授時和北斗時間同步授時。
3 遙測檢驗點方案化
按相關規程設計電壓、電流、頻率、功率、功率因數的檢驗點,保存成遙測測試方案,隨時調用。
4 自動生成遙測報表
支持多廠家(如南瑞繼保、南瑞科技、四方、許繼、國電南自等)協定,並可實時擴展。
5 提供高精度秒脈衝輸出
提供標準TTL秒脈衝輸出,誤差小於50μs。提供空接點秒脈衝輸出,最大容量為DC250V,50mA。
6 提供變壓器油溫模擬電阻輸出
可模擬Pt100,Cu50,CU100電阻感測器,檢驗變壓器油溫變送器。
7 可調站內SOE脈寬
8 操作方便
可與PC在線上操作,也可採用觸控螢幕結合輕觸式鍵盤進行脫機操作;採用Labview虛擬儀器技術,操作簡單;採用拉桿箱式包裝,易於攜帶,方便周期性巡檢。
