概念
● 視頻展示台(Visual Presenter)是國內、外通行的一個正式名稱,在中國市場,有時也被叫做實物展示台、實物演示儀、實物投影機、實物投影儀等,在國外市場還被稱作文本攝像機(Document Camera)。從功能上可以給視頻展示台下這樣一個定義:視頻展示台是通過CCD攝像機以光電轉換技術為基礎,將實物、文稿、圖片、過程等信息轉換為圖像信號輸出在投影機、監視器等顯示設備上展示出來的一種演示設備。
● 它憑著可以把各種幻燈片、模型、透明膠片、文稿以及其他實物,通過視頻攝像頭清晰、逼真地顯示在投影螢幕上的優勢。
● 在傳統的工作、會議和教學等活動中,人們主要使用的是幻燈機。而視頻展台的出現,特別是因為其與投影機的極佳組合,使它能夠逐漸取代了傳統幻燈機的作用,其套用範圍也大大超出傳統意義上的幻燈機。
● 目前,視頻展台被廣泛套用於教育教學培訓、電視會議、討論會等各種場合,具有可演示檔案、幻燈片、商品、零部件、三維物體等多種功用,但其用戶還是以教育行業為主。
類型介紹

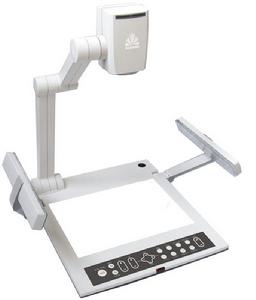

雙側燈台式視頻展台:雙側燈用於調節視頻展台所需的光強度,便於被顯示物品的最佳演示。
單側燈台式視頻展台:單側燈用於調節視頻展台所需的光強度,便於被顯示物品的最佳演示,不同展台單側燈的位置各不相同,但不影響效果。液晶監視器作為視頻展台的選配件,方便演示者監視展台上物品的位置。
底板分離式視頻展台:由於底板分離,使視頻展台的便攜性增強,小範圍內的移動十分方便。
攜帶型視頻展台:主要是便於攜帶。
視頻展台的作用
又稱實物展示台,把它連線在投影機和電視機上時,就可以將資料、講義、實物、幻燈片等清晰地展示出來,是多媒體教室不可或缺的教學設備之一。一台普通的視頻展示台包括三個部分:攝像頭、光源和台面,在展示台背面還有一系列接口,而一些面向高端市場的展示台還包括紅外線遙控器、計算機圖像捕捉適配器、液晶監視器等附屬檔案。視頻展示台可以套用在各學科教學中:文科類可以把繁多的教學資料,教學用各類圖書版面,直接置於展示台台面,通過燈光的套用,放大功能的調整,就可以清晰顯示出來;化學、物理學科可以在展示台上直接進行一些實驗,讓每一學生清楚觀察;生物、醫學科目可以通過展示台鏡頭的配用(顯微鏡頭等)觀察實物放大的圖像。再和多媒體投影機、大螢幕背投電視、普通電視機、液晶監視器、錄像機、VCD、DVD機、話筒等輸出、輸入設備配套使用,視頻展示台在信息技術教學中有更廣泛的用途。
技術指標
成像器件CCD (一般有1/2;1/3;1/4英寸之分)
解析度影像顯示的線數一般展台在460線左右,線數越高顯示效果越好。
掃描系統一般為隔行掃描信噪比現有視頻展台的信噪比大都在46db
變焦指鏡頭的變焦放大倍數
聚焦視頻展台的鏡頭焦距調整(手動/電動之分)
光圈調整視頻展台的光圈調整(手動/電動之分)
白平衡視頻展台的顯示效果調整指標(手動/電動之分)
正負片視頻展台可演示負片
黑白/彩色在演示文字時,可調整到黑白位置
鏡頭旋轉
燈光系統雙、單側燈;底部光源話筒輸入
視頻輸出方式Video; s-video; RF(射頻)
螢幕選單各種調整可通過視頻展台的選單調節遙控
有些視頻展台配遙控器
功率
重量
視頻展示台的維護
視頻展示台是精密儀器,應注意日常維護和保養。
1.不要在高溫或潮濕的環境中使用及存放。
2.應避免衝擊和震動,嚴禁拆卸。
3.擦拭機體時,不要用強烈的清洗劑,要用軟布擦拭,當污垢不易清除時,用專門清洗劑擦拭。
4.當鏡頭上有灰塵時,用鏡頭紙、鹿皮或沾有清洗劑的藥棉輕輕擦拭。
5.不要在展示台上放置重物。
6.長期不用時,拔掉電源插頭,放置專用櫥內。
相關名詞
1. 什麼叫焦距?
視頻展台的焦距是指通過鏡頭的平行光的焦點與鏡頭透鏡的距離,標準鏡頭:視角300左右,當鏡頭焦距近似等於攝像靶面對角線長度時,則定為該機的標準鏡頭。在2/3英寸CCD攝像機中,標準鏡頭焦距定為16mm,在1/2英寸CCD攝像機中,標準鏡頭焦距定為12mm,在1/3英寸CCD攝像機中,標準鏡頭焦距定為8mm。
與鏡關有關的概念:
廣角鏡頭:視角550以上,焦距可小到幾毫米,能提供較寬廣的視景。
遠攝鏡頭:視角200以內,焦距可達幾十厘米、幾十分米,這種鏡頭可在遠距離情況下將拍攝的物體影像放大,但觀察範圍將縮小。
變焦鏡頭:又稱伸縮鏡頭,有手動變焦和電動變焦兩類,可對所監視場景的視場角及目標物進行變焦距攝取圖像,適合長距離變化觀察和攝取目標。
變焦鏡頭的特點是:在成像清晰的情況下,通過鏡頭焦距的變化來改變圖像大小與視場大小
2.光圈的結構是怎樣的?
答:光圈是設於鏡頭中的一組金屬薄片,被設計成一個可以調節的圓形光孔,旋轉鏡頭上的調節環,便可改變光孔的大小。
光圈大小以f加數字表示,如f4、f5.6、f8、f16、f22等,數字越小,透光量越大;數字越大,透光量越小。
3.光圈與鏡頭焦距有何關係?
鏡頭焦距長,意味著光圈距膠片較遠,光的運程自然加長,光量因此衰減。在同一光源條件下,短焦距鏡頭所需光圈,自然要小於長焦距鏡頭。所以使用不同焦距鏡頭時,要注意光圈的調節。
4. .什麼叫景深?
答:景深是指拍出的影像縱向上的清晰範圍,譬如拍攝一張風景照片,如果前景、背景和主體都清楚,說明景深範圍小;如果主體本身有一部分不清楚,說明景深範圍太小 。
變焦和聚焦的概念
變焦(ZOOM)在展台上是用來放大和縮小被攝物體,在展台選單上為WIDE/TELE,變焦的實現是套用了變焦鏡頭, 它可以在成像清晰的情況下,通過鏡頭焦距的變化來改變圖像大小與視場大小,在我們使用展台是在選單中有變焦的起始為/變焦中止位的概念,它的可調範圍從1-128,起始變焦的起始位越大,我們得到的視野越小,物體放大越大,當我們取X1時,我們得到的視野最大.
聚焦(FOCUS)在展台上是用來對被攝物體進行微調,達到最佳的視覺效果,如果我們在選單上設定聚焦為自動後,我們按變焦或是移動被攝物體時,攝像機會自動的達到最佳的效果。
5.關於攝像機部分的一些概念
成像元素:1/4英寸CCD
CCD是電荷藕合器件(Charge Couple Device)的簡稱,它能夠將攝入光線轉變為電荷並將其儲存、轉移,把成像的光信號轉變為電信號輸出,完成光電轉移功能,因此是理想的攝像元件。CCD攝像機就是以其構成的一種中微型圖像感測器。
衡量CCD攝像機性能的技術指標主要有以下幾個方面:清晰度、靈敏度(也稱最低照度)、信噪比、視頻輸出。
1/4英寸CCD表示CCD靶面尺寸,現在常見的靶面尺寸有:1英寸----靶面尺寸為 寬12.7mm×高9.6mm 對角線16mm、2/3英寸----靶面尺寸為 寬8.8mm×高6.6mm 對角線11mm、1/2英寸----靶面尺寸為 寬6.4mm×高4.8mm 對角線8mm、1/3英寸----靶面尺寸為 寬4.8mm×高3.6mm 對角線6mm、1/4英寸----靶面尺寸為 寬3.2mm×高2.4mm 對角線4mm。靶面尺寸的大小,往往是決定使用鏡頭焦距的決定因素,
例如:某CCD攝像機採用1/4英寸靶面,用以監視商場收銀台,有效範圍為2m×2m,攝像機安裝於距收銀台7m處,該攝像機需配多大焦距鏡頭?
f=v×d/V[式中 f 為計算焦距;V 為視場高;v 為像場高(即CCD靶面高);d 為物距
因此f=v×d/V,f=2.4*7/2=8.4 mm.
信噪比:46db以上
信噪比的概念
放大器的輸出信號電壓與同時輸出的噪聲電壓之比,即為放大器的信號噪聲比,簡稱為信噪比。通常用英文字元S/N來表示, S表示攝像機在假設元噪聲時的圖像信號值,N表示攝像機本身產生的噪聲值(比如熱噪聲),二者之比即為信噪比,用分貝(dB)表示。信噪比越高越好,信噪比越大,則表示混在信號里的雜波越少,視頻質量就越高。反之,就越差。典型值為46dB。
電子快門:1/125――1/10000
快門是用來控制光通過的時間長短的,它分為兩種結構:一種為焦平面快門;另一種為葉片式快門,兩種均是利用彈簧將“門”打開。快門速度使用分數表示的。
白平衡模式:自動、電動
什麼是“白平衡”?這必須先說明什麼是白色,物體反射出的光彩顏色視光源的色彩而定。人的大腦可以偵測並且更正像這樣的色彩改變,因此不論在陽光、陰霾的天氣、室內灼光或螢光下。人們所看到的白色物體依舊。然而,就數位相機而言,這些由不同光源產生的“白色”在顏色上來說還是不盡相同的,有的含淺藍色,有的含黃色或紅色。為了貼近人的視覺,數位相機就必須模仿人類大腦並根據光線來調整色彩,以便在最後相片中能夠呈現出肉眼所看到的白色。這稱之為“白平衡”。大多數的數位相機都提供了“自動白平衡”的功能,但在不同的光源下,這個系統還是不能完全符合人對視覺的要求。因此較精密的數位相機就提供了使用者選擇光源的範圍如:日光(sunlight-色溫6000K),陰天(cloudy-色溫3500-3000K),螢光-一般用於室內日光環境(fluorescent-色溫5500K-4000K),灼光-室內強光(incandescent-3500K-3000K) 和閃光燈(Speedlight)等不同的選擇。
AGC:可調
AGC為自動增益控制,它的作用是當信號源較強時,使其增益自動降低;當信號較弱時,又使其增益自動增高,從而保證了強弱信號的均勻性。
同步方式:內同步
現代的CCD攝像機,大多採用相位可調線路鎖定的同步方式,即以交流電源頻率(50Hz)作為用於垂直同步的參考值而代替了攝像機的內同步發生器。在切換攝像機輸出時,圖像元滾動,不會造成畫面失真。此外還有一個外部調整的相位控制(±90%),所以可獲得非常精確的同步。採用內同步方式使得圖象更加的流暢和清晰。
TV制式:PAL制式
目前,世界上主要使用的電視廣播制式有PAL、NTSC、SECAM三種,如我國大部分地區使用PAL制式,日本、韓國等東南地區及美國等歐美國家使用NTSC制式,俄羅斯則使用SECAM制式。掃描制式基本有兩種:PAL-B和NTSC,我們展台採用PAL制式。也有其他的廠家的展台兩種制式都有。
水平清晰度和垂直清晰度
垂直清晰度即是圖像可以分解出多少水平線條數,最大垂直清晰度由垂直掃描總行數所決定。水平清晰度定義為圖像上可以分清的垂直線條數。水平清晰度與圖像感測器的像素數和視頻系統的頻頻寬度有直接關係。水平清晰度和垂直清晰度採用統一的度量標準,所以當螢幕上的水平線條間隔和垂直線條間隔相同時,圖像的垂直清晰度和水平清晰度數量應該是一樣。水平清晰度和垂直清晰度數值越大,清晰度越高。我們的展台水平清晰度可以達到470電視線標準,垂直清晰度可以達到380電視線標準。
有效象素:737(H)*535(H)
展台的有效象素和CCD有直接的關係,絕大部分數位相機及攝錄機,均採用CCD作為感光組件,其中的總象素,當然是指整塊CCD上所有象素的總數,這亦是大部分人用以畫分產品級別的標準,其實在實際操作上,並非全部象素均會感光,因為其中邊緣部分的象素會被遮蓋,用以提供一個完全純黑信號,作為計算影象的根據,而餘下的′才是正式用以感應影象的象素,就是所謂的「有效象素」了。
