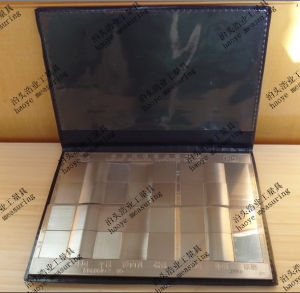

表面粗糙度比較樣塊

表面粗糙度比較樣塊——泊頭浩業工量具專業製造表面粗糙度比較樣板是通過視覺和觸覺，以比較法來檢查機械零件加工後表面粗糙度的一種工作量具。通過目測或放大鏡與被測加工件進行比較，判斷表面粗糙度級別，為設計人員對特定加工方法和粗糙度等級的直觀感覺和外形特徵提供指導，也可作為大中專院校機械專業的直觀教具。表面粗糙度比較樣板的表征參數為表面輪廓算術平均偏差Ra值。表面粗糙度比較樣板完全符合國家標準GB6060-2.3.4.5和國家檢定規程JJG102的各項技術要求。生產品種、規格見附表。 表面粗糙度比較樣板分為組合式、單組式、雙組式三種，具體分類如下： 一、組合式 1.八組32塊裝表面粗糙度比較樣塊具體規格如下 加工方法 Ra值（um） 塊數 國標 車外圓 0.8 、 1.6 、 3.2 、 6.3 4塊 GB6060.2-85 刨 0.8 、 1.6 、 3.2 、 6.3 4塊 GB6060.2-85 端銑 0.8 、 1.6 、 3.2 、 6.3 4塊 GB6060.2-85 平銑 0.8 、 1.6 、 3.2 、 6.3 4塊 GB6060.2-85 平磨 0.1 、 0.2 、 0.4 、 0.8 4塊 GB6060.2-85 外磨 0.1 、 0.2 、 0.4 、 0.8 4塊 GB6060.2-85 研磨 0.1 、 0.05 、 0.025 、 0.012 4塊 GB6060.2-85 鏜內孔 0.8 、 1.6 、 3.2 、 6.3 4塊 GB6060.2-85 2.七組27塊裝表面粗糙度比較樣塊規格如下 加工方法 Ra值（um） 塊數 國標 車床 0.8 、 1.6 、 3.2 、 6.3 4塊 GB6060.2-85 刨床 0.8 、 1.6 、 3.2 、 6.3 4塊 GB6060.2-85 立銑 0.8 、 1.6 、 3.2 、 6.3 4塊 GB6060.2-85 平銑 0.8 、 1.6 、 3.2 、 6.3 4塊 GB6060.2-85 平磨 0.1 、 0.2 、 0.4 、 0.8 4塊 GB6060.2-85 外磨 0.1 、 0.2 、 0.4 、 0.8 4塊 GB6060.2-85 研磨 0.1 、 0.05 、 0.025 3塊 GB6060.2-85 3.六組24塊裝表面粗糙度比較樣塊規格表如下 加工方法 Ra值（um） 塊數 國標 車床 0.8 、 1.6 、 3.2 、 6.3 4塊 GB6060.2-85 刨床 0.8 、 1.6 、 3.2 、 6.3 4塊 GB6060.2-85 立銑 0.8 、 1.6 、 3.2 、 6.3 4塊 GB6060.2-85 平銑 0.8 、 1.6 、 3.2 、 6.3 4塊 GB6060.2-85 平磨 0.1 、 0.2 、 0.4 、 0.8 4塊 GB6060.2-85 外磨 0.1 、 0.2 、 0.4 、 0.8 4塊 GB6060.2-85 4.筆記本式六組30塊表面粗糙度比較樣塊規格表如下 加工方法 Ra值（um） 塊數 國標 車床 0.4 、 0.8 、 1.6 、 3.2 、 6.3 、 12.5 6塊 GB6060.2-85 立銑 0.4 、 0.8 、 1.6 、 3.2 、 6.3 、 12.5 6塊 GB6060.2-85 平銑 0.4 、 0.8 、 1.6 、 3.2 、 6.3 、 12.5 6塊 GB6060.2-85 平磨 0.05 、 0.1 、 0.2 、 0.4 、 0.8 、 1.6 6塊 GB6060.2-85 外磨 0.2 、 0.4 、 0.8 、 1.6 4塊 GB6060.2-85 研磨 0.1 、 0.05 2塊 GB6060.2-85 二、雙組式表面粗糙度比較樣塊規格如下 加工方法 規格 Ra值（um） 塊數 國標 平銑 雙組式 0.8 、 1.6 、 3.2 、 6.3 4塊 GB6060.2-85 端銑 0.8 、 1.6 、 3.2 、 6.3 4塊 GB6060.2-85 刨 雙組式 0.8 、 1.6 、 3.2 、 6.3 4塊 GB6060.2-85 平磨 0.1 、 0.2 、 0.4 、 0.8 4塊 GB6060.2-85 車外圓 雙組式 0.8 、 1.6 、 3.2 、 6.3 4塊 GB6060.2-85 磨外圓 0.1 、 0.2 、 0.4 、 0.8 4塊 GB6060.2-85 鏜 雙組式 0.8 、 1.6 、 3.2 、 6.3 4塊 GB6060.2-85 磨內孔 0.1 、 0.2 、 0.4 、 0.8 4塊 GB6060.2-85 挫 雙組式 0.8 、 1.6 、 3.2 、 6.3 4塊 GB6060.2-85 拋光 0.05、0.1 、 0.2 、 0.4 4塊 GB6060.2-85 三、單組式表面粗糙度比較樣塊規格如下 加工方法 Ra值（um） 塊數 國標 車床（車外圓） 0.8 、 1.6 、 3.2 、 6.3 4塊 GB6060.2-85 0.4 、 0.8 、 1.6 、 3.2 、 6.3 、 12.5 6塊 GB6060.2-85 刨床（刨） 0.8 、 1.6 、 3.2 、 6.3 4塊 GB6060.2-85 立銑（端銑） 0.8 、 1.6 、 3.2 、 6.3 4塊 GB6060.2-85 0.4 、 0.8 、 1.6 、 3.2 、 6.3 、 12.5 6塊 GB6060.2-85 平銑 0.8 、 1.6 、 3.2 、 6.3 4塊 GB6060.2-85 0.4 、 0.8 、 1.6 、 3.2 、 6.3 、 12.5 6塊 GB6060.2-85 平磨 0.1 、 0.2 、 0.4 、 0.8 4塊 GB6060.2-85 0.05 、 0.1 、 0.2 、 0.4 、 0.8 、 1.6 6塊 GB6060.2-85 外磨（磨外圓） 0.1 、 0.2 、 0.4 、 0.8 4塊 GB6060.2-85 0.2 、 0.4 、 0.8 、 1.6 4塊 GB6060.2-85 研磨 0.1 、 0.05 、 0.025 、 0.012 4塊 GB6060.2-85 0.1 、 0.05 、 0.025 3塊 GB6060.2-85 鏜內孔（鏜） 0.8 、 1.6 、 3.2 、 6.3 4塊 GB6060.2-85 磨內孔 0.1 、 0.2 、 0.4 、 0.8 4塊 GB6060.2-85 挫 0.8 、 1.6 、 3.2 、 6.3 4塊 GB6060.2-85 拋光 0.05、0.1 、 0.2 、 0.4 4塊 GB6060.2-85 手研 0.1 、 0.05 、 0.025 、 0.012 4塊 GB6060.2-85 拋光 0.8 、 0.4 、 0.2 、 0.1 、 0.05 、 0.025 、 0.012 7塊 GB6060.4-88 拋噴丸 0.2 、 0.4 、 0.8 、 1.6 、 3.2 、 6.3 、 12.5 、 25 、 50 、 100 10塊 GB6060.5-88 噴砂 0.8 、 1.6 、 3.2 、 6.3 、 12.5 、 25 6塊 GB6060.5-88 鑄造鋼鐵砂型 3.2 、 6.3 、 12.5 、 25 、 50 、 100 、 800 、 1600 8塊 GB6060.1-85 電火花線切割 1.6 、 2.5 、 3.2 、 5.0 、 6.3 5塊 GB6060.3-86 0.63 、 1.25 、 2.5 、 5.0 、 10 5塊 GB6060.3-86 電火花 0.4 、 0.8 、 1.6 、 3.2 、 6.3 、 12.5 6塊 GB6060.3-86
