概述

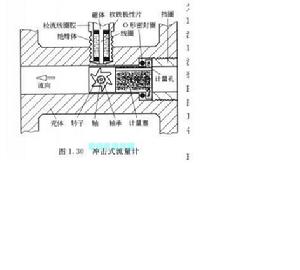

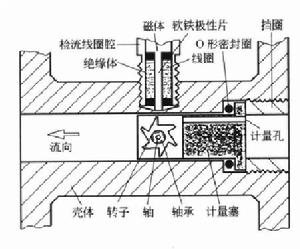

衝擊式流量計這類流量計類似於衝擊式水輪機，利用水射流的動能使葉輪轉動，而達到計量的目的。為此勢必在水流的出口處形成高速射流。圖1所示為衝擊式流量計的結構示意圖。這些流量計均使用於液體，它的承壓能力可設計達到10MPa。上游側建議裝上60目的過濾器。最小流量可達到1L/min，線性度可達±0.1%。檢測裝置的頻率輸出在最大流量時約為150Hz。對於PVC殼體，PTFE轉子和不鏽鋼軸使用溫度範圍為一40～110℃。最大允許的介質黏度為 。這種流量計適用於水、各種溶劑、各種液體。
衝擊式流量計這種流量計殼體用不鏽鋼做成，轉子用PTFE材料做成，用小的磁鐵嵌於轉子的端部。它的流量範圍可用改變射流的強弱來調節。管道尺寸約6mm左右，其流量範圍約0.003～0．25m³/h，量程比在(30：1)～(50：1)之間，線性度為±1%，復現性為±0．3%。殼體的最大壓力可設計到20MPa，工作溫度最高為110℃，介質黏度可高至 。
類似的設計為旁通的流量計，從主通道流過孔板的流量可以很大。由於通過主通道的流體與通過旁路的流體流量成正比，因此它的流量最大可達1200m³/h。介質黏度會對這種流量計產生影響。
圖1工作原理
圖2
衝擊式流量計
衝擊式流量計

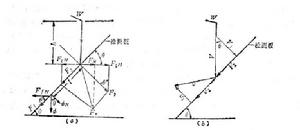

衝擊式流量計在送料器出口的下方，安裝一塊與水平面成口角的檢測板，檢測板與出料口相距高 度為h。料狀物料自由落在檢測板上時，對檢測板產生的一個衝擊力，如圖2所示：圖(a)是作用力的分析，圖(b)是速度矢量分析。設自由落下的物料瞬時流量為M，由瞬時( )動量變化引起的作用在檢測板上的力，可分解成垂直分力 和平行分力 兩部分。根據動量原理垂直分力F，可用下式表達：
衝擊式流量計（1）
M：粉料的瞬時質量流量；
衝擊式流量計：衝擊在檢測板上物料速度礦的垂直分速度；
衝擊式流量計：從檢測板物料反跳速度U的垂直分速度。
衝擊式流量計
衝擊式流量計
衝擊式流量計因為 ，其中k為物料自由落下時空氣的阻力係數， ；又令 稱為反跳係數，代入式（1）得
衝擊式流量計令k（1+e）=A，便得
衝擊式流量計（2）
衝擊式流量計
衝擊式流量計作用力 的水平分量 為
衝擊式流量計（3）
衝擊式流量計同理，作用於檢測板上的平行分力 可用下式表達
衝擊式流量計（4）
衝擊式流量轉換器

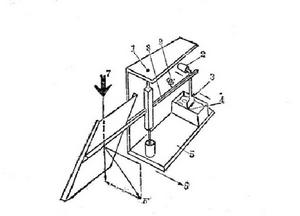

轉換器的基本結構如圖3所示。敏感元件為斜置的檢測板，它固定在橫樑8上。當物料自方向7落在檢測板上時，檢測板受到物料的衝擊力，使橫樑繞支點1產生水平位移，帶動差動變壓器2的鐵芯。鐵芯的位移量正比於物料的流量，因此，差動變壓器產生電壓輸出，經電壓及功率放大後，轉換0~10mA或4～20mA直流標準信號，送到二次儀表顯示出物料的流量大小，同時經過積算器累計物料的總量。當然可送到調節儀表，去控制物料的輸送量。
圖3衝擊式流量計的套用
衝擊式流量計適於在料倉或皮帶送料等具有垂直下料口的場合，用以測量粉粒散料、塊料、漿液、熔體等物料的流量，例如精礦粉、礦石、散裝水泥、漿狀混凝土、穀物、粉狀食品等，因此廣泛套用於採礦、冶金、建築、糧食和儲運等部門。
該流量計的工作溫度受檢測板材料的限制。如果採用耐熱材料或水冷鋼套等製成耐高溫的檢測板，可用於測量鐵水、鋅液、鋁液及熔渣等的流量：
該流量計的測量範圍，視其製造材料和結構形式的不同而差別很大。它能夠測量最小流量為每分鐘幾公斤；最大流量為每分鐘20～30t，測量準確度0．5~2%。
衝擊式流量計的特點
(1)套用廣量程寬：
1.可測量從數百納米大小的微粒到拳頭大小的顆粒體；
2.可測量從微小流量到大流量的各種固態顆粒。
(2)全密封可在與大氣完全隔絕的狀態下進行測量，這樣可以防止產生粉塵、氧化還原等。有利於食品原料的衛生要求。
(3)結構簡單可靠性高。
(4)滿足自動控制的要求，可與指示、記錄、調節等儀表配合使用，用來指示、記錄連續測量下的動態指標，並可對輸出數據進行運算、調節等。
(5)精度較高。由於顆粒直徑大小不齊和間斷供料的影響，精度為0.5—2%左右。
(6)不影響物料流通。測量儀表發生故障時，不會影響物料的通路。被測物料可以照常流通。
(7)易於安裝。
