概述

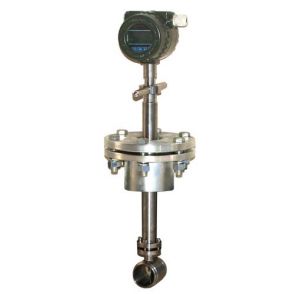

HNLUCB型插入式渦街流量計主要用於各種行業工業管道中大口徑氣體、液體、蒸汽介質流體的流量測量,插入式渦街流量計特點是壓力損失小,量程範圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。渦街流量計廣泛套用於石油、化工、輕工、動力供熱等行業。渦街流量計具有以下特點：測量精度高，量程寬；測量介質廣泛，液體、氣體和蒸汽工作溫度高介質溫度可達350℃，儀表參數能長期穩定。插入式渦街流量計採用壓電應力式感測器,可靠性高,可在-20℃～+250℃的工作溫度範圍內工作。有模擬標準信號,也有數字脈衝信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量儀表,廣泛套用於石油、化工、輕工、動力供熱等行業 。
插入式渦街流量感測器防爆型，符合GB3836-83《爆炸性環境用防爆電氣設備》的有關規定，防爆標誌為“iaIICT4"，該儀表適用於工廠C級T4組及其以下的爆炸性危險場所。
產品特點
◆可實現不斷流拆裝感測器，可實現放大器與感測器分離（分離距離15m）。
◆採用消擾電路和抗振感測頭，使儀表具有一定抗環境振動性能。
◆壓力損失小，量程範圍寬，范圍度達10-25。
◆無可動部件，長期穩定，結構簡單便於安裝和維護。
◆可測介質溫度達＋250℃。
技術參數
◆公稱口徑：DN200mm～DN2000mm
◆測量介質：液體、氣體、蒸汽
◆可測介質溫度：-40℃～＋250℃
◆輸出信號：電壓脈衝、4-20mA（＋24VDC）、現場液晶顯示（3.6V鋰電可連續運行兩年以上）。
型號及功能選擇
LUCB—＆#9744;＆#9744;＆#9744;＆#9744;＆#9744;—＆#9744;＆#9744;＆#9744;＆#9744;—＆#9744;＆#9744;＆#9744;＆#9744;—＆#9744;＆#9744;＆#9744;
PBO DEFG HIJRMNQ
LUCB……………插入式渦街流量感測器
P-LUCB型插入式渦街流量計表體安裝形式
1LUCB型插入式渦街表體斷流拆裝式
2LUCB型插入式渦街表體不斷流拆裝式
B-可測介質
1 氣體、液體、蒸汽通用（只限數字濾波智慧型示型渦街）
2 測量液體
3 測量氣體
4 測量飽和蒸汽、過熱蒸汽
O -渦街口徑
LUCB型插入式渦街
O 口徑
020 200mm －－200 2000mm
D-輸出信號
0 電壓脈衝（低電平≤1V， 高電平≥6V，脈寬≥10uS）
1 兩線制4-20mA輸出（ 溫壓補償型為三線制）
2 無信號輸出現場顯示
E-可測最高介質溫度
0-40℃…＋150℃
1-40℃…＋280℃（LUCB型插入式渦街250℃）
2-40℃…＋350℃（LUCB型插入式渦街不可選）
3-40℃…＋420℃（只限感測頭不斷流拆卸型）
更多內容請訪問江蘇三普儀表有限公司網站（http://www.spjt.net）
渦街流量計常見故障
渦街流量計 說明書中，標明的流量範圍是使用於特定參考介質的流量範圍，如液體—般指常溫水。用於其他介質時，可用流量範圍將隨介質的粘度和密度不同而異。由於油流量標準裝置採用粘度比水大，密度比水小的柴油做標定介質，流量計的下限流量—般都會相應提高，使可用流量範圍變窄。所以，渦街流量計在油流量標定裝置上標定出現小流量性能變差是正常的。由此我們不難推斷，如果用液化石油氣(這種低粘度介質)標定渦街流量汁，將會得到比水好的相反結果。1、渦街流量計的測量範圍較大，一般10∶1，但測量下限受許多因素限制：Re>10000是渦街流量計工作的最基本條件，除此之外，它還受旋渦產生回響信號，旋渦頻率f也小，還會使信號處理髮生困難。測量上限則感測器的頻率回響和電路的頻率限制，因此設計時一定要對流速範圍進行計算、核算，根據流體的流速進行選擇。使用現場環境條件複雜，選型時除注意環境溫度、濕度、氣氛等條件外，還要考慮電磁干擾。
2、振動也是該類儀表的一大勁敵。因此在使用時應注意避免機械振動，尤其是管道的橫向振動(垂直於管道軸線又垂直旋渦發生體軸線的振動)，這種影響在流量計結構設計上是無法抑制和消除的。由於渦街信號對流場影響同樣敏感，故直管段長度不能保證穩定渦街所必要的流動條件時，是不宜選用的。即使是抗振性較強的電容式、超音波式，保證流體為充分發展的單向流，也是不可忽略的。
3、介質溫度對渦街流量計的使用性能也有很大的影響。如壓力應力式渦街流量計不能長期使用在300°C狀態，因其絕緣阻抗會由常溫下的10-100MΩ急降至1-101Ω，輸出信號也變小，導致測量特性惡化。在測量系統中，感測器與轉換器宜採用分離安裝方式，以免長期高溫影響儀表可靠性和使用壽命。渦街流量計是一種比較新型的流量計，處於發展階段，還不很成熟，如果選擇不當，性能也不能很好發揮。只有經過合理選型、正確安裝後，還需要在使用過程中認真定期維護，不斷積累經驗，提高對系統故障的預見性以及判斷、處理問題的能力，從而達到令人滿意的效果。
技術參數表
執行標準 | 渦街流量計（JJG1029-2007） |
公稱通徑（mm） | 200、250、300、350、400、450、500、600、800、1000、1200、1500 |
公稱壓力（MPa） | 1.6MPa、2.5MPa |
精度等級 | 液體：±2.5% |
量程比 | 1:10、1:15、1:20 |
感測器材質 | 304不鏽鋼、316（L）不鏽鋼等 |
使用條件 | 介質溫度：-40℃～+250℃ |
信號輸出功能 | 脈衝信號、4～20mA信號 |
通訊輸出功能 | RS485通訊、HART協定等 |
工作電源 |
|
信號線接口 | 防爆型：內螺紋M20×1.5 |
防爆等級 | ExiaⅡCT5或ExdⅡBT6 |
防護等級 | IP65或更高（可訂製） |
測量範圍表
| 公稱通徑（mm） | 測量範圍（m³/h） | 公稱通徑（mm） | 測量範圍（m³/h） | ||
液體 | 氣體 | 液體 | 氣體 | ||
200 | 70-700 | 600-6000 | 500 | 450-4500 | 4200-42000 |
250 | 110-1100 | 1060-10600 | 600 | 600-6000 | 6100-61000 |
300 | 180-1800 | 1500-15000 | 800 | 800-8000 | 11000-110000 |
350 | 210-2100 | 2000-20000 | 1000 | 1200-12000 | 17000-170000 |
400 | 270-2700 | 2700-27000 | 1200 | 1800-18000 | 24000-240000 |
450 | 350-3500 | 3300-33000 | 1500 | 2600-26000 | 38000-380000 |
插入式渦街流量計正確維護及故障排除方法
正常使用與維護保養1、表頭要有一定數量的潤滑油，潤滑油一般為矽油或砷油。2、應按時定期巡檢，聽：運轉是否有雜音；看：表頭機械記數器有無卡阻，記錄是否連續。3、每半年應清洗一次過濾器，過濾器是否堵塞從進出口壓力差來判斷。一般壓差超過0.07MPa應清洗。 4、對表頭齒輪傳動部分應每年進行清洗、檢查、潤滑，並對表頭進行調校。5、對溫度補償器準確度修正器應1年檢查1次，並對齒輪傳動部分進行清洗潤滑。6、在流量計規定範圍內使用，不得超限；超載20％不得過30分鐘，否則會降低計量準確度。
插入式渦街流量計7、勿使流體倒流，現場顯示器的指針或計數器的字輪反轉說明倒流，應詳細檢查以免事故發生。8、過濾網套用40或60目／英寸的不鏽鋼絲網。9、應檢查磁性密封聯軸器或機械密封聯軸器傳動和磁性情況，查磁場強度是否夠，不夠應及時更新磁鋼。10、啟用前應首先緩慢開啟旁通閥然後打開流量計入口閥，再打開出口閥，打開出口閥同時一定要密切注視流量計指針的移動速度，正常工作後，再關閉旁通閥，如出現異常，應立即打開旁通閥，同時關閉出入口閥，進行檢查處理。11、新安管路或檢修後，投用一天后，必須打開過濾器清除雜質。正常使用時，輕質油半年、重油3個月，必須清洗過濾器１次，嚴禁使用蒸汽吹掃流量計。
12、更換石墨軸承時，對DN50的流量計，間隙最大不超過0.1mm；對DN150的流量計，間隙最大不超過0.2mm；對上、下蓋天津市西青區華苑產業區（環外）海泰發展五道16號B-6號樓-1-502與轉子的間隙和轉子與計量箱內腔的間隙最大值應不超過0.15mm。13、維護保養拆卸時，對重要部件應做好標記以免裝錯。14、裝配時應使轉子轉動靈活，間隙均勻，嚙合正確，轉子之間轉度內腔，轉子與上下蓋不要有磨擦碰撞現象
插入式渦街流量計轉換器拆裝及調整
⑴拆卸信號拾取連線器+流量轉換器組合體
①關閉電源。
②用扳手逆時針旋轉鬆開信號拾取連線器上的M16鎖母。
③用手抓緊轉換器表殼，逆時針旋轉，拆下組合體，注意在旋轉過程中應保持信號拾取連線器與流量轉換器之間的螺紋連線緊固性。
⑵拆裝信號拾取連線器與流量轉換器
①確保電源已關閉並處在安全的區域。
②拆卸時，逆時針擰開前表蓋，“拆卸電路板”介紹的步驟拆下電路板組件。拔下插在電路板上的信號線插頭，用扳手逆時針旋轉信號拾取連線器，將其與流量轉換器分離。
③組裝時，順時針將信號拾取連線器擰在流量 的對應螺紋處，注意應正對螺紋，擰上後適當用力，用肉眼觀察無明顯細縫，密封性完好。逆時針擰開前表蓋，按照中“拆卸電路板”介紹的步驟拆下電路板組件。將信號拾取器引出的插頭插在電路板對應的插座上。再按照“裝配電路板”介紹的步驟，將電路板固定在流量轉換器的表殼上。順時針擰上前表蓋。
插入式渦街流量計運輸及貯存介紹
為防止儀表受到意外損壞， 在運到用戶使用地點之時，請保持我公司發貨時的包裝狀態。
儀器到達之後應及時安裝，以免因意外因素使流量轉換器的絕緣性能減低，金屬部件受到腐蝕。如需要長期存放，請遵守下列事項：
存放時，儘量勿拆包裝。
存放地點應具備下列條件：
具有防雨防水設施
不易受到機械振動或衝擊
儀器應存放在下表所列的溫度和濕度範圍里。理想的溫度和濕度是25℃，65%
環境溫度 -20℃～+60℃
相對濕度 5%～90%
四、安裝場所注意事項
環境溫度
避免安裝在溫度變化較大的場所，若可能受到其他設備熱輻射，須有隔熱通風措施。
大氣條件
避免把流量計安裝在含腐蝕性氣體的環境中，如需安裝，則必須提供通風措施。
機械振動或衝擊
流量計雖結構很堅固，但應選擇安裝在振動或撞擊小的場所。如確須將流量計裝在振動較大的管道上，需加設管道支撐。
其他注意事項
安裝場所應便於接線和安裝管道。
插入式渦街流量計選購條件介紹
方面的考慮因素如下：
1． 性能方面：精確度、重複性、線性度、範圍度、壓力損失、上下限流量、信號輸出特性、回響時間等；
2．流體特性方面：流體壓力、溫度、密度、粘度、潤滑性、化學性質、磨損、腐蝕、結垢、髒污、氣體壓縮係數、等熵指數、比熱容、電導率、聲速、混相流、脈動流等；
3．環境條件方面：環境溫度、濕度、安全性、電磁干擾等；
4．經濟因素方面：購置費、安裝費、維修費、校驗費、使用壽命、運行費（能耗）、備品備件等。
選型步驟如下：
1．依據五個方面因素初選可用儀表類型；
2．採用淘汰法在比較中選出2-3種類型，排出次序；
3．再次按五個方面進行仔細評比，最後淘汰至一種儀表類型。
選型能否成功很大程度上取決於選型人員對儀表性能質量和測量對象特性的確切了解。對於儀表性能質量方面應特別注意廠商的虛假宣傳及誤導成分。測量對象的確切了解非常重要，並非用戶對自己的測量對象都有準確了解，許多選型的失敗就是因為提供參數不準確所致。有些對象特性是需要經過深入調查才能搞清楚的。
插入式渦街流量計選型
（1）渦街流量 變送器的選擇在飽和蒸汽測量中採用VA型壓電式渦街流量變送器，由於渦街流量計量程範圍寬，因此，在實際套用中，一般主要考慮測量飽和蒸汽的流量不得低於渦街流量計的下限，也就是說必須滿足流體流速不得低於5m/s。根據用汽量的大小選用不同口徑的渦街流量變送器，而不能以現有的工藝管道口徑來選擇變送器口徑。
（2）壓力補償壓力變送器的選擇
由於飽和蒸汽管路長，壓力波動較大，必須採用壓力補償，考慮到壓力、溫度及密度的對應關係，測量中只採用壓力補償即可
（3）顯示儀表選擇
顯示儀表智慧型流量顯示儀，具有穩壓補償、瞬時流量顯示和累積流量積算功能。
設定摺疊
（1）儀表係數的設定，設定的儀表係數K可用下式表示：
K=1000/K0
式中：K0為渦街發生體在出廠時標定的儀表常數，L/脈衝；k的單位為脈衝數/m3。
（2）壓力補償壓力變送器的量程設定。
（3）壓力、流量報警上限設定。
3、渦街流量計的安裝
（1）渦街流量計儘量安裝在遠離振動源和電磁干擾較強的地方，振動存在的地方必須採用減振裝置，減少管道受振動的影響。
（2）直管段的配置，前後直管段要滿足渦街流量計的要求，所配管道內徑也必須和渦街流量變送器內徑一致。
4、渦街流量計使用注意事項
儘量減少管道內汽錘對渦街發生體的衝擊。振動較大而又無法消除時，不宜採用渦街流量計
