衛生型玻璃轉子流量計

衛生型玻璃轉子流量計

LZB-()W型衛生型玻璃轉子流量計是帶有刻度且透明的玻璃管,能直接觀察被測量介質流動狀態的指示型流量計。適用於測量單相非脈動液體流體的流量。

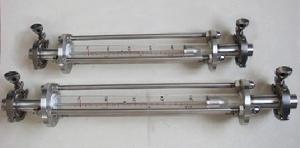

蘇科衛生型玻璃轉子流量計
LZB-()W型衛生型玻璃轉子流量計是帶有刻度且透明的玻璃管,能直接觀察被測量介質流動狀態的指示型流量計。適用於測量單相非脈動液體流體的流量。衛生型玻璃轉子流量計與被測量介質接觸的部位(除玻璃管外)均採用0Cr18Ni9或0Cr17Ni12Mo2材料生產,具有較強的耐腐性能,可檢測酸(氫氟酸除外)、鹼、氧化劑和其它腐蝕性的液體的流量,而在流量計上配備衛生型快裝卡箍接頭,方便了現場安裝、維修。衛生型玻璃轉子流量計廣泛套用於食品、製藥、化工等行業。

工作原理

衛生型玻璃轉子流量計的測量部分是由一直垂直安裝的錐犁玻璃管和在管內可以上下移動的浮子組成。當具有一定動能的被測量介質流經錐犁玻璃管時,被測量介質的浮力將具有幾何形狀的浮子浮起時,浮子的讀數位置與對應在錐犁玻璃管上的流量刻度線想配合,就能讀出此時通過管道內流體的瞬時流量,隨著流體動能的變化,浮子的位置也在不斷的變化,而對應的讀數值也在變化。

外形尺寸


型 號

LZB-15W

LZB-25W

LZB-40W

LZB-50W

LZB-80W

LZB-100W

高度尺寸
(mm)

470

470

570

570

660

660

規格型號及流量參數


產品型號

公稱直徑
(mm)

流量範圍
(L/h)

密封壓力
(Mpa)

耐 壓
(Mpa)

精 度
(%)

備 注

LZB-15W

DN15

16~160

≤0.6

≤0.9

2.5


25~250

40~400

LZB-25W

DN25

40~400

≤0.6

≤0.9

2.5


60~600

100~1000

LZB-40W

DN40

160~1600

≤0.6

≤0.9

2.5


250~2500

LZB-50W

DN50

400~4000

≤0.4

≤0.6

2.5


600~6000

LZB-80W

DN80

1000~10000

≤0.4

≤0.6

2.5


1600~16000

LZB-100W

DN100

5000~25000

≤0.4

≤0.6

2.5


8000~40000
