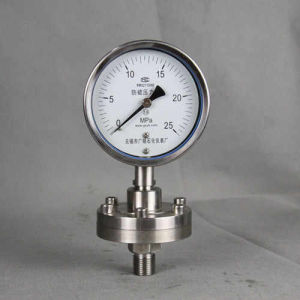

螺紋式隔膜壓力表

螺紋式隔膜壓力表

螺紋式隔膜壓力表採用間接測量結構,適用於測量粘度大、易結晶、腐蝕性大、溫度較高的液體、氣體或顆粒狀固體介質的壓力。螺紋式隔膜壓力表具有安裝方便簡單、耐腐蝕性能好、工作穩定可靠等優點,廣泛適用於化學工業、化纖、合成纖維、石油、染化、制鹼等工業領域壓力測量。

概述

螺紋式隔膜壓力表採用間接測量結構,適用於測量粘度大、易結晶、腐蝕性大、溫度較高的液體、氣體或顆粒狀固體介質的壓力。

用途

螺紋式隔膜壓力表具有安裝方便簡單、耐腐蝕性能好、工作穩定可靠等優點,廣泛適用於化學工業、化纖、合成纖維、石油、染化、制鹼等工業領域壓力測量。

主要技術指標

1)精度等級:1.6級;2.5級
2)測量範圍(Mpa):-0.1~0至0~60
3)溫度附加誤差:因密封液的熱膨脹及隔膜剛度與溫度有關,在使用溫度偏離20℃±5℃時,受溫度影響有一個誤差,其值為不大於0.1%/℃。
4)使用溫度:環境溫度-20~+55℃被測介質溫度-20~+55℃

耐腐蝕特性

螺紋式隔膜壓力表的耐腐蝕性可通過選擇合適的隔離膜片、隔離體及密封墊圈的材料來保證。
1)隔離膜片材料:0Crl7Nil2Mo2(316);蒙乃爾合金(Cu30Ni70);哈氏合金(H276C);鉭(Ta)及氟塑膠(F4)。
2)隔離器材料:耐酸不鏽鋼,含鉬不鏽鋼,氟塑膠,不鏽鋼內襯氟塑膠(316+F4)。
3)丁腈橡膠;氟橡膠;矽橡膠及氟塑膠。

螺紋連線尺寸

1)M20*1.5(G3/8″G1/2″)
2)根據用戶需求定製

正常工作條件

1)溫度:環境溫度-20~+55℃被測介質溫度-20~+55℃;
2)工作壓力:靜負荷:用至測量上限值的3/4;
3)交變負荷:用至測量上限值的2/3;
4)短時壓力:用至測量上限值;

訂貨須知

1、訂貨時請註明型號,名稱,測量範圍,連線形式及尺寸,精度等級。
2、如有特殊要求,請在訂貨時詳細說明。
3、隔膜壓力表不得拆卸或更換已配置的儀表,以免填充液外泄影響性能。
