功能及套用
主要用於定位，也可用於連線，光軸部分依靠過盈配合固定在銷孔內。

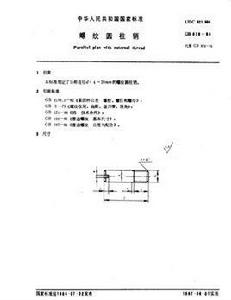

螺紋圓柱銷國標簡介
中文名稱：螺紋圓柱銷
英文名稱：Parallel pins with external thread
標準狀態：已作廢
替代情況：替代GB 878-1976;被GB/T 878-2007代替
中標分類：機械>>通用零部件>>J13緊固件
ICS分類： 機械系統和通用件>>緊固件>>21.060.30墊圈、鎖緊件
發布部門：中國機械工業聯合會
發布日期：1986-07-02
實施日期：1987-06-01
作廢日期：2007-12-01
首發日期：1966-11-17
複審日期：2004-10-14
歸口單位：全國緊固件標準化技術委員會
主管部門：中國機械工業聯合會
起草單位：機械委標準所
國標規定
引言
本標準規定了公稱直徑d=4~20mm的螺紋圓柱銷
引用標準
GB3103.1—82《緊固件公差螺栓、螺釘和螺母》
GB3-79《螺紋收尾、肩距、退刀槽、倒角》
GB121-86《銷技術條件》
GB19781《普通螺紋公差與配合》
GB19681《普通螺紋基本尺寸》
技術條件
螺紋按GB116以及GB197規定的6g級製造，其它按GB121-86規定
標記
公稱直徑d=10mm、長度l=30mm、材料為35鋼、熱處理硬度HRC28~38表面氧化處理的螺紋圓柱銷的標記示例：銷 GB878-86 10X30
