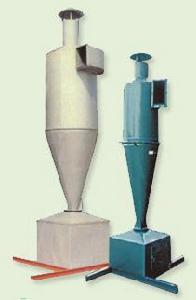

螺旋式除塵器

螺旋式除塵器

螺旋式除塵器是由旋風筒體,集灰斗和蝸殼(或集風帽)三部分組成,需外加空氣動力系統提供所需的空氣旋風動力,除塵器按筒體個數區分,有單筒,雙筒,三筒,六筒等五種組合。

概述

螺旋式除塵器是由旋風筒體,集灰斗和蝸殼(或集風帽)三部分組成,需外加空氣動力系統提供所需的空氣旋風動力,除塵器按筒體個數區分,有單筒,雙筒,三筒,六筒等五種組合,每種組合有兩種出風形式:Ⅰ型水平出風和Ⅱ型(上部出風)。對於Ⅰ型雙筒組合者,另有正中進出風和旁側進出風兩種組合形式,Ⅰ型單筒和三筒只有旁側時出風一種形式,四筒和六筒組合則只有正中進出風形式,對於二型各種組合,可採用上述Ⅰ型中的任意一種進風位置。

工作原理

螺旋式除塵器是利用旋轉氣流所產生的離心力將塵粒從含塵氣流中分離出來的除塵器。

系統工作時,塵源在風機(吸塵風機)的引導下,粉塵即從吸塵口進入吸塵風機,從吸塵風機的出塵口送入旋風處理裝置(簡稱旋風分離器即旋風桶),含塵氣流進入除塵器後大部分沿器壁(即圓桶體),呈螺旋狀由上向下(圓錐體)底部運動,形成下降的外旋含塵氣流,在強烈旋轉過程中所產生的離心力將密度遠遠大於氣體的塵粒甩向器壁,塵粒一旦與器壁接觸,則失去憒性力而靠入口速度的動力和自身的重力沿壁面下落進入集灰斗。旋轉下降的氣流在到達圓錐底部後,沿除塵器的軸心部位轉而向上,形成上升的內旋氣流,並由除塵器的排氣管排出。另一部分氣流,向進氣口流入時則向旋風分離器頂蓋處流動,然後沿排氣管外側向下流動,當達到排氣管下端時,即反轉向上隨上升的中心氣流一同從排氣管排出,分散在其中的塵粒也隨同被帶走——達到集塵,降低排放。

特點

1、消除粉塵污染,保持廠內潔淨;

2、使用馬力小,集塵力強大有效;

3、集體精巧、堅固、耐用;

4、獨立操作、可靈活適用;

5、性能穩定、結構簡單;

6、容易保養,操作簡單;

適用範圍

螺旋除塵器結構簡單,造價低,安裝、維修方便,主要適用於粉塵顆粒大,乾燥的非纖維粉塵,適用於冶煉、鑄造、噴砂、建材、耐火等工業。
