號盤式自動電話機

藉助於撥號盤發出表示被叫用戶號碼的直流脈衝信號，以控制交換機選線的一種自動電話機。

基本信息

• 中文名：號盤式自動電話機

簡介

用戶呼叫時用手指撥動號盤，號盤在迴轉動時驅動一對舌簧開關接點，按所撥號碼斷開和閉合，在用戶迴路內形成相應個數的直流脈衝，如圖所示。圖中表示用戶撥“3”，發出3個直流脈衝，直流脈衝由交換機中相關電路接收。同時號盤中另一對接點也閉合，短路通話電路，以提高傳送脈衝幅度，並防止脈衝電流流過受話器引起的喀嚦聲。

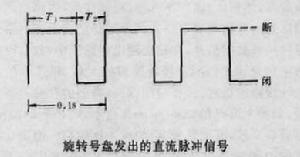

圖1 旋轉號盤發出的直流脈衝信號

對發出直流脈衝的技術要求主要有：①脈衝速率，普通號盤每秒發10個脈衝，快速號盤每秒發20個脈衝；②脈衝斷續比（即圖中T1/T2），通常要求1.6:1，但也有些交換機要求斷續比為2:1。

旋轉撥號盤是精細的機械結構，易出故障，維修調整複雜，同時撥號速度慢且費力，又不能增加附加功能，已逐步被脈衝按鍵撥號盤所取代。
