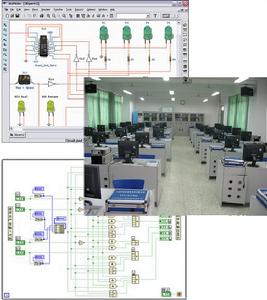

虛擬儀器教學實驗系統

1、 1、 2、

概述

在現代測量儀器、電路、信號處理、控制設計、通訊、機械電子以及物理等課程及實驗教學過程中，越來越

虛擬儀器教學實驗系統

多地採用了計算機與測試儀相結合的方式，虛擬儀器技術的出現使教學實驗在同樣的硬體條件下能夠進行多種不同類型的測試測量，從而更加節省教學和實驗成本，幫助學生們在上機操作過程中鞏固理論知識。
目前市場上的虛擬儀器教學實驗系統主要以多功能、多通道、低速、掃描採集等實驗儀器為主，通過虛擬儀器技術，能夠實現包括示波器、數字萬用表、函式發生器、電源和數據採集等各種功能。但是對於高速、多通道、同步並行的教學實驗儀器則較少涉及。我公司以多年來從事高速多通道同步並行數據採集研發技術為基礎，結合用戶實際需求，推出了虛擬儀器教學實驗系統，集成了任意波形發生器、同步並行數據採集器、二次開發軟體包等組件，學生們可以通過VC/C++、Pascal、LabWindows CVI等語言編程進行虛擬儀器開發實驗，也可以通過NI LabView虛擬儀器圖形化開發平台進行實驗開發。

系統功能特點

1、 PCI或USB接口任意波形發生器，能夠編程產生多種類型的信號波形，並方便與計算機系統聯接；
2、 PCI或USB匯流排多通道（4個或以上）同步並行數據採集儀，方便與計算機系統聯接；
3、 數據採集產品每通道採樣率不低於200KSps，A/D解析度為16Bit；
4、 提供TDEC API二次開發包及動態程式庫；
5、 提供NI LabView平台下的圖形化編程二次開發套件DAQView。

硬體配置及主要技術指標

1、 任意波形發生器（以下可任選）：PCI匯流排：Twave-20612（2通道並行同步輸出，最高D/A轉換頻率20MHz，12Bit），USB匯流排：UDAC-2612（單通道輸出，最高D/A轉換頻率2MHz，12Bit）
2、 任意波形發生器可程式產生正弦波、方波、三角波、鋸齒、tll、白噪聲、高斯噪聲、直流等常規波形，亦可用滑鼠畫任意波形、或調用函式生成特殊波形。
3、採集器通道間相位差：平坦回響頻帶內≤0.3°。
4、採集器信噪比：≥88dB（PCI-25016）、75 dB （UBOX-5016）
5、高速數據採集產品（以下可任選）：PCI匯流排：PCI-25016（8通道並行同步採集，每通道最高採樣率250KSps，16Bit）， USB匯流排：UBOX-5016（4通道並行同步採集，每通道最高採樣率200KSps，16Bit）
6、提供TDEC API二次開發包及動態程式庫，支持VC/C++、Pascal、LabWindows CVI等語言調用。
7、提供DAQView開發包：NI LabView平台下的圖形化編程二次開發套件。
