飛彈簡介
薩姆-14防空飛彈為薩姆-7防空飛彈的改進型,俄稱“箭-3”,20世紀60年代末,前蘇聯開始研製9K34薩姆-14防空飛彈“箭-3”飛彈,1974開始在前蘇聯部隊服役,生產代號為9K34。北約稱之為SA-7“小精靈”,類似於美國的毒刺飛彈系統,是前蘇聯研製的第二代單兵攜帶型近程低空飛彈武器系統的改進型,主要用於戰鬥前沿防空,對付低空飛行的攻擊機和懸停直升機。為了防止西方國家研製更先進的對抗兵器,直到1985年才開始出口。該飛彈系統由前蘇聯的科洛姆納機器製造設計局研製,用於取代箭-2M9K32M(SA-7) 式飛彈系統。該飛彈系統的艦載型為針(SA-N-8)艦空飛彈系統,採用四聯裝發射架,作為艦艇的近程點防空武器。
性能特點
①抗干擾能力強。採用數字式信號處理系統,提高了抗紅外干擾能力,縮短了反應時間。②可全向攻擊,具備尾追和迎頭攻擊能力。
③單兵使用,火力反應快。
作戰運用
薩姆-14防空飛彈裝備前線部隊,配屬於摩托化和機械步兵營,通常每個排裝備 1 個發射裝置和 4 枚飛彈,有時全營發射裝置可以根據需要集中使用。在1990~1991年的薩爾瓦多內戰期間,民族解放陣線游擊隊僅用了11枚薩姆-14防空飛彈就擊落了3架飛機,迫使薩爾瓦多空軍改變作戰行動。
飛彈相關
薩姆-14防空飛彈 用節流製冷銻化銦探測器取代原有的硫化鉛探測器,工作波長3.5微米,降低了熱噪聲,增大了飛彈正面攻擊目標的距離,提高了抗干擾能力 。識別特徵

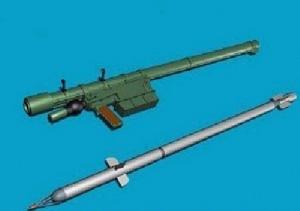

①發射筒前端較粗,外觀似筒口防護罩,實際是筒身的延長。 下方的球形熱電池與發射筒平行安裝,瓶底向前並略向下。②飛彈採用二組控制翼面,第一組位於彈體後部,4 片,似筒身被軸向對稱切割後筒套的自然外翻。第二組彈體前部4片,較小。飛彈採用鈍頭。
基本數據
最大射程:
對噴氣式飛機 2千米(迎擊);4千米(尾追)對直升機 4.5千米(迎擊);4.5千米(尾追)
最小射程: 500~600米(迎擊);600~1100米(尾追)
最大射高:
對噴氣式飛機 1.5千米(迎擊);1.8千米(尾追)對直升機 3千米(迎擊);3千米(尾追)
最小射高:15 ~ 30 米
目標最大飛行速度:310米/秒(迎擊);260米/秒(尾追);1.4馬赫
制導方式:被動紅外尋的制導
發射方式:肩射
使用溫度範圍 : -40 ~ +50 度 [1]
制導方式:採用紅外尋的制導
彈長:1.35米(1.42米)
直徑:7厘米(7.5厘米)
發射重量:10公斤
戰鬥部:破片殺傷式戰鬥部,重1公斤
動力裝置:固體助推發動機和雙推力固體火箭發動機
