簡介

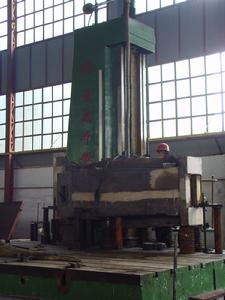

TX69型數顯落地式銑鏜床是用途較為廣泛的重型工具機。該工具機有足夠的功率和剛性，能滿足強力銑削的要求：具有X、 Y 、Z 、W四個進給，X、Y方向進給均有數字顯示及夾緊裝置，是一種性能優良，工藝範圍廣泛，精度及生產效率高的先進設備，完全可以取代龍門刨床和落地鏜床；該工具機一次裝夾可完成鑽孔 、擴孔 、鏜孔 、切溝槽以及平面的銑削加工，此外，還可進行精度較高的孔系加工；是重型機械、工程機械、機車車輛、礦山設備、大型電機、水輪機、汽輪機、船舶、鋼鐵、軍工等工業部門必不可少的加工設備。
該工具機具有剛性好、精度高、可靠性強、操作方便、造型美觀等特點，特別是在方滑枕端面上還可以安裝各種附屬檔案（萬能銑頭、垂直銑頭、伸長銑頭等根據特殊訂貨供應）或與迴轉工作檯配合使用，能進一步的擴大工具機套用範圍。
落地銑鏜床主要用於鏜削大中型零件的孔，同時還可以完成鑽、擴、鉸、銑平面等工作。落地銑鏜床帶有掛輪裝置，可以加工公制或英制內螺紋，利用平旋盤徑向刀架可以車端面，與迴轉工作檯在線上使用，可以加工直徑大而長度較短的內孔與外圓。
適用範圍
a) 批量小而多次生產的零件
b) 形狀複雜加工精度高，通用工具機無法加工或很難保證加工質量的零件。
c) 在加工過程中，必須進行多工序加工，如必須在一次裝夾中完成銑、鏜、鍃鉸或攻絲等工序。
d) 必須嚴格控制公差的零件
e) 切削餘量大的工件
f) 具有難測量、難控制進給、難控制型腔尺寸的殼體或箱型零件。
g) 工藝、設計會發生變化的零件
h)超重型零件的加工
技術參數
參數
| 鏜軸直徑 | 200毫米 | |
| 銑軸端部直徑 | 320毫米 | |
| 滑枕尺寸（寬×高） | 480×520 | |
| 鏜軸錐孔 | IS0-60 | |
| 鏜軸行程 | 1200毫米 | |
| 滑枕行程 | 1200毫米 | |
| 鏜軸與滑枕總行程 | 2400毫米 | |
| 主軸箱行程 | 4000毫米 | |
| 立柱行程 | 8000毫米 | |
| 主軸中心線至平台工作面距離 | 560-4560毫米 | |
| 銑軸最大鈕矩 | 15000牛.米 | |
| 主軸轉速範圍（無級） | 3.15-600轉/分 | |
| 鏜軸進給範圍（無級） | 1-1500毫米/分 | |
| 滑枕進給範圍（無級） | 1-3000毫米/分 | |
| 主軸箱進給範圍（無級） | 1-6000毫米/分 | |
| 主軸箱快速移動速度 | 6000毫米/分 | |
| 立柱進給範圍（無級） | 1-6000毫米/分 | |
| 立柱快速移動速度 | 6000毫米/分 | |
| 主傳動電機 | 交流變頻 75千瓦 | |
| 鏜軸進給電機 | FAGOR FXM75 (50.4牛.米3000轉/分） | |
| 滑枕進給電機 | FAGOR FXM75 (50.4牛.米2000轉/分） | |
| 主軸箱進給電機 | FAGOR FXM78 （76.6牛.米2000轉/分） | |
| 立柱進給電機 | FAGOR FXM78 （76.6牛.米2000轉/分） | |
| 工具機重量（不包括平台、迴轉台） | 120噸 | |
| 工具機外形尺寸（長×寬×高） | 15000×4215×9490毫米 |
