一、 儀器用途
二、主要功能
齒形誤差，包括：齒形總誤差：Fa ，齒形形狀誤差：ffa ，齒形斜率誤 差：fHa
齒向誤差，包括：齒向總誤差：Fβ，齒向形狀誤差：ffβ，齒向斜率誤 差：fHβ
齒距誤差，包括：齒距累積誤差：Fp，K個齒距誤差：Fpk，齒距誤差：fpt
徑向跳動；
三、性能特點
1．採用電子展成的測量原理，無需基圓盤和基準檢測元件，檢測精度高。
2．採用高精度的密珠滾動軸系及密珠滾動導軌結構，不但精度高，而且 壽命長。
3． 基準元件、控制執行元件採用進口，確保儀器的穩定性。
4．儀器採用了進口測頭，測力小，靈敏度高。
5．圖文互動式測量軟體，學習簡單，操作方便。
6．齒輪測量參數檔案和數據檔案的存儲、調用功能。
7． 測頭採用最先進的瑞士tesa公司高精度測頭，測量精度高。
8． 測針全部採用進口（瑞士TESA公司和英國RENISHAW公司紅寶石測針）
9．此系列檢測儀優勢特點可採用圓度測量軟體測量圓度等優點。
10．操作方便，測量過程自動完成，被測工件在一次裝夾過程中，由 計算機控制完成測量過程，測量效率高。
11.測量軟體系西安交大精密自主研發軟體，可免費升級。
四、技術規格

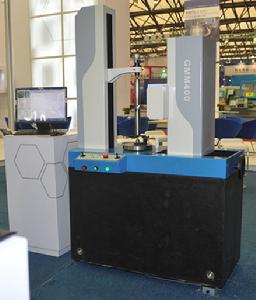

| 型 號 參 數 | GMM260 | GMM350 | GMM400 | GMM450 |
| 可測齒輪模數 | 1～8mm | 1～10mm | 1～12mm | 1～12mm |
| 可測齒輪最大重量 | 50kg | 80kg | 80kg | 80kg |
| 可測齒輪直徑 | 3～260mm | 3～350mm | 3～400mm | 3～450mm |
| 齒向角範圍 | 0～60° | 0～60° | 0～60° | 0～60° |
| 上下頂尖距離 | 10～500mm | 10～500mm | 10～600mm | 10～700mm |
| 可測齒寬 | 180mm | 260mm | 300mm | 300mm |
| 電源 | 220V 50Hz | 220V 50Hz | 220V 50Hz | 220V 50Hz |
五、成套儀器配置：
1、儀器主機1台；
2、計算機軟硬體測量系統1套：
計算機系統是測量儀器的控制核心，本系統將採用WinXP作業系統。
3、雷射印表機1台：HP雷射印表機。
4、標準附屬檔案：
1）測針一組
2）帶動器一套
3）標準芯軸一套
4）附屬檔案：標準齒輪 （特殊定貨）
5）使用說明書一本，內容包括：設備操作、使用說明、維修手冊。
5．環境條件要求：
溫度範圍：20±1℃；
濕度範圍：35%～65%
