技術參數
橡膠拉力機動力系統:AC伺服馬達
速度控制:1-500mm/min分段控制，無級調速
位移精度:±1%
有效測試寬度:350mm
最大行程:800mm(不含夾具)
控制系統:專業伺服驅動器控制
機台安全裝置:A、行程限位保護B、過載保護C、超負荷保護
顯示:專業電腦測試軟體註：另加二種，一種連線電腦曲線能列印出來的。一種是中文觸控螢幕顯示。
分辯率:1/200000
夾具配置:根據客戶測試要求定製
選配裝置:測試電腦、光電編碼器
電源:單相，220V，15A或指定
主機淨重:120kg
外形尺寸:800×600×1500mm(W×D×H)

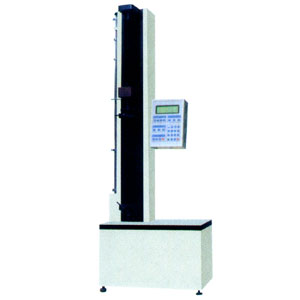

FR108拉力機
FR108拉力機
型號
FR-108B
最大負荷
50N
精度等級
1級/0.5級
有效測力範圍
0.2%～100%/0.4%～100%
測力精度
示值的±1%以內/示值的±0.5%以內
試驗機解析度
最大負荷1/200000
負荷感測器
基本配置：拉、壓感測器（最大負荷）
有效拉伸空間
400、500mm（可按客戶要求加高）
試驗速度範圍
0.001～500mm/min
位移測量精度
示值的±0.5%以內/示值的±0.2%以內
試台安全裝置
電子限位保護
試台升降裝置
快/慢兩種速度自動控制，可點動
試台返回功能
手動或自動兩種選擇
超載保護
超過最大負荷10%，機器自動保護
夾具配置
拉伸夾具一套
主機尺寸
450×550×1400mmm（長*寬*高）
電機
台灣AC變頻電機馬達+驅動器
電源
220V、50HZ
功率
0.4KW
主機重量
（約）75Kg
附屬檔案
A.一年保固書及中文操作說明書各一份。
B.隨機贈送標準橡膠拉力機夾具一組（其它夾具選購）。
C.橡膠拉力機專用測試軟體一份。
D.品牌計算機一套、彩色印表機一台
橡膠拉力試驗機控制系統分二種.1.ACA馬達就是變平及伺服驅動器控制
分類
1.液晶顯示電子拉力機2.微機控制電子萬能試

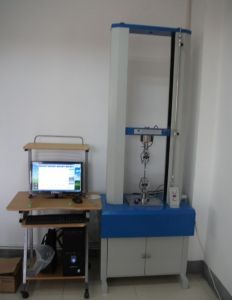

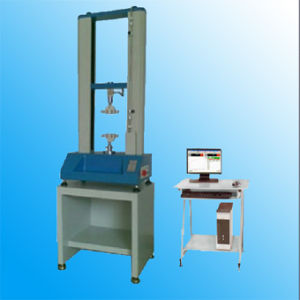

電子拉力機
電子拉力機
驗機
試驗機的工作條件
1．在室溫10℃-35℃範圍內，相對濕度不大於80%；
2．在穩固的基礎或工作檯上，正確安裝；
3．在無震動的環境中；
4．周圍無腐蝕性介質；
5．電源電壓的波動範圍不應超過額定電壓的±10%；
6．試驗機電源應有可靠接地；頻率的波動不應超過額定頻率的±2%；
7．在穩固的基礎上正確安裝。
引原理
橡膠拉力機理器、負荷驅動機構、計算機及彩色噴墨印表機構成。高精度電子調速電動機可設定五檔案試驗速度。各集成構件間均採用插接方式聯接。落地式機型，造型塗裝均充分考慮了現代工業設計，人體工程學之相關原理。
功能
1.測試標準模組化功能:提供使用者設定所需套用的測試標準設定，範圍涵蓋GB、ASTM、DIN、JIS、BS…等。測試標準規範。2.試品資料:提供使用者設定所有試品數據，一次輸入數據永久重複使用。並可自行增修公式以提高測試數據契合性。
3.雙報表編輯:完全開放式使用者編輯報表，供測試者選擇自己喜好的報表格式（測試程式新增內建EXCEL報表編輯功能擴展了以往單一專業報表的格局）
4.各長度、力量單位、顯示位數採用動態互換方式，力量單位T、Kg、N、KN、g、lb，變形單位mm、cm、inch。
5.圖形曲線尺度自動最佳化AutoScale，可使圖形以最佳尺度顯示。並可於測試中實時圖形動態切換。具有荷重-位移、荷重-時間、位移-時間、應力-應變荷重-2點延伸圖，以及多曲線對比。
6．測試結果可以EXCEL格式的數據形式輸出。
7．測試結束可自動存檔、手動存檔，測試完畢自動求算最大力量、上、下屈服強度、滯後環法、逐步逼近法、非比例延伸強度、抗拉強度、抗壓強度、任意點定伸長強度、任意點定負荷延伸、彈性模量、延伸率、剝離區間最大值、最小值、平均值、淨能量、折返能量、總能量、彎曲模量、斷點位移x%荷重、斷點荷重X%位移、等等。資料備份：測試數據可保存在任意硬碟分區。
8．多種語言隨機切換：簡體中文、繁體中文、英文。
9．軟體具有歷史測試數據演示功能。
橡膠拉力機變形的測量;變形的測量
通過變形測量裝置來測量，它是用來測量試樣在試驗過程中產生的形變。
該裝置上有兩個夾頭，經過一系列傳動機構與裝在測量裝置頂部的光電編碼器連在一起，北京冠測精電儀器設備有限公司當兩夾頭間的距離發生變化時，帶動光電編碼器的軸旋轉，光電編碼器就會有脈衝信號輸出。再由單片機對此信號進行處理，就可以得出試樣的變形量。
拉力試驗機的引伸計
引伸計是感受試件變形的感測器，應變計式的引伸計由於原理簡單、安裝方便，可分為軸向引伸計、橫向引伸計、夾式引伸計。
徑向引伸計：用於檢測標準試件徑向收縮變形，它與軸向引伸計配合用來測定泊松比μ，它將徑向變形(或橫向某一方向的變形)變換成電量，再通過二次儀表測量、記錄或控制另一設備。
夾式引伸計：用於檢測裂紋張開位移。夾式引伸計是斷裂力學實驗中最常用的儀器之一，它較多用在測定材料斷裂韌性實驗中。?精度高，安裝方便、操作簡單。試件斷裂時引伸計能自動脫離試件，適合靜、動變形測量。
軸向引伸計：用於各種金屬材料和非金屬材料變形測量的儀器之一。
標準
橡膠拉力試驗機可對橡膠、塑膠、薄膜、紡織、纖維、納米材料、高分子材料、複合材料、包裝帶、紙張、電線電纜、光纖光纜、安全帶、保險帶、皮革皮帶、鞋類、膠帶、聚合物、彈簧鋼、軸承鋼、不鏽鋼（以及其它高硬度鋼）、鑄件、鋼板、鋼帶、有色金屬、汽車零部件、合金材料及其它非金屬材料和金屬材料進行拉伸、壓縮、彎曲、撕裂、90°剝離、180°剝離、剪下、粘合力、拔出力、延伸伸長率等試驗。維護與保養
8.1試驗過程中，應注意移動橫樑的位置，請保證最佳的試驗空間；8.2絲槓和倒向柱每月應加油潤滑，經常檢查潤滑狀況；
8.3請注意保持檢測設備的清潔，試驗結束後應把現場清理乾淨；
8.4設備運行過程中出現異常現象，立即按下急停（蘑菇頭）按鈕；
8.5減速機工作3800小時後應更換潤滑油，潤滑油牌號為G-N320。
