萬濠二次元影像測量儀適用於以二維坐標測量為目的的一切套用領域，廣泛套用於在機械、電子、儀表、塑膠等行業。
簡介
產品用途
萬濠二次元影像測量儀適用於以二維坐標測量為目的的一切套用領域，廣泛套用於在機械、電子、儀表、塑膠等行業。
產品特點
●多種形式光源，保證滿足多樣性測量需求
●軟體輔助調光，便於使用者知道光柵否過度飽和
●雷射指示器專利技術方便對焦和定位
●可實現高度輔助測量
●採用T型槽工作檯，方便各種夾治具的安裝，不受限制(VMS-1510F機型除外)
●光柵尺分辨力為0.5μm
●腳踏開關與軟體配合，操作更簡便
技術參數
技術規格參數

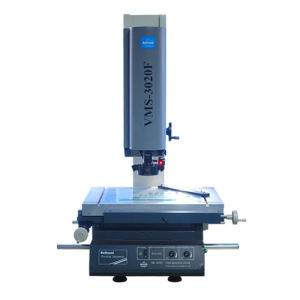

型號 VMS-3020F
工作檯 金屬台尺寸(mm) 500*330
玻璃台尺寸(mm) 350*250
運動行程(mm) 300*200
儀器重量(kg) 140
外形尺寸(長*寬*高)mm 760*600*900
Z軸升降行程(mm) 150(特殊訂購400)
X、Y、Z數顯分辨力 0.5μm
X、Y坐標示值誤差 (3+L/75)μm(L為被測長度，單位：mm)
影
像
系
統 攝像機 1/2〞彩色CCD攝像機
變倍鏡頭 變倍鏡頭/帶同軸掛鈎變倍鏡頭(二選一)
變倍物鏡倍率 0.7X--4.5X
視頻倍率 23.5X---148X
物方視場 11.1mm--1.7mm(物方視場為對角線的長度)
表面光源與透射光源均用LED，亮度可調
電源 AC110V-220V50/60Hz
功率 50W(不包含電腦)
測
量
與
瞄
準
系
統 VMS-F/Ⅰ(選)基本型 十字線產生器/DC3000/微型印表機(選購)
VMS-F/Ⅱ(選)快捷型 QIM3008軟體/USB-302/客戶自備電腦
VMS-F/Ⅲ(選)增強型 QIM3008軟體/標準球/M3D-MB軟體/USB-303/RENISHAE簡易測頭/17"顯示器/電腦(選配)
儀器配件
儀器配件 1X鏡筒(標配) 0.5X鏡筒(選配) 工作距離
變倍鏡頭 0.7X~4.5X 0.7X~4.5X mm
附加鏡 視頻倍率 物方視場(mm) 視頻倍率 物方視場(mm)
0.5X(選配) 11.8X--74X 22--3.4 5.9X--37X 44--6.8 175
1X(標配) 23.5X--148X 8.1--1.3 16.5X--97.5X 16.2--2.6 92
2X(選配) 47X--296X 5.5--0.9 23.5X--148X 11.1--1.7 36
建議放置台：載重需要≥350kg尺寸(長*寬*高)1000*600*500(mm)
