該項目、用地面積:34297平方米;總建築面積:31366平方米;層數:地面二層,地下一層;建築高度:31.27米;座位數:固定座2956座,活動座2000座。
項目業主:重慶萬州錦鴻綜合開發公司。該項目由萬州建築設計研究院與中國建筑西南設計院聯合設計。設計時間:2002年2月至2002年8月,竣工時間:2004年4月。
設計技術及創新要點:
合理的場地設計
體育館採用偏心園的平面設計手法,使觀眾獲得最佳的視覺效果;比賽廳內徑54m,能滿足各類室內體育項目的比賽要求,並通過活動座椅靈活布置,滿足集會、文藝表演等多功能使用。發揮了良好的使用效率,2004年6月被北京奧組委確認為2008北京奧運會摔跤、手球訓練場地。
獨特的建築造型

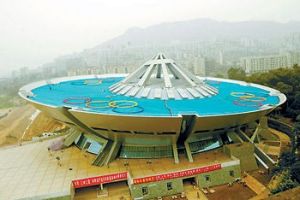

體育館利用10組向上的斜桿支撐巨形不對稱園殼,屋頂鋼網架懸挑達23m,造型極富力感具有強烈的震撼力,賦予體育館十分鮮明的個性、整個造型宛若一顆新星屹立於長江邊上,“三峽之星”由此得名。
新技術、新材料、新工藝的套用
賽場上部採用以色列登普天幕系統,具有U形聯接、自由浮動屋蓋、蜂式結構特點,在屋頂防水,隔熱、保溫方面均處於國際先進水平。同時白天不需照明也能滿足使用要求,達到節能目的;體育館外牆採用雙曲鋁金板飾面,園形屋頂上部四周設開啟天窗,有效解決自然通風需求。
從建築造型和懸挑受力特點出發,對大懸挑採用了組合體。大大減小了大懸挑桿件的內力及端部處的撓度值,使其受力得到明顯改善。屋蓋為雙屋鋼網架環狀點支承帶懸挑的園形網架,主跨80m,懸挑長度23m。
室內配有完善的國際標準專用運動地板,滿足周邊觀眾視線的懸吊點計時記分牌,靈活多變的活動座席等等技術,新材料,投入作用後,效果良好。
建築專業設計主要特點:
重慶市萬州三峽之星體育館位於重慶萬州西山公園原體育場院內。三峽之星體育館是一座集國內單項體育比賽、訓練、文藝表演、大型展覽、集會、商業服務等多功能於一體的現代化體育館。其主要特點如下:
1、 體育館總設計理念,結合周圍建築環境及原地勢地貌特點,巧妙處理了體育館商業用房的功能與形式的統一和諧問題,更為突出體育建築。
充分發揮現場潛力,地勢高差使體育館應環境而生,創造生態性的體育建築。
多功能使用的綜合效益,除舉辦籃球、排球、桌球、手球等綜合體操比賽外,同時,靠近濱江路處,利用體育館地下層布置了商業用房、茶房、咖啡室等相關功能設施的配套,是對單體進行全面策劃設計的結果,以達到賽時賽後的綜合利用與開發,滿足以館養館的經濟需求。
完美獨特的造型藝術,造就其萬州區標誌性建築的美譽,設計整個造型宛若一顆新星落戶於長江三峽上游的萬州“三峽之星”因此而得名。設計中採用10組向上的斜桿支撐不對稱園盤極富力感,賦予了該體育館向上的動感和強烈的個性,具有現代精神的意義。
合理的交通組織,完善的人車分流系統,觀眾由南、北兩個室外台階和西部兩樓梯上到一層商業用房和附屬用房的屋頂平台進入休息廳。貴賓、運動員、工作人員、娛樂人員、商業服務等設於一層的不同方位進出本館,各條流線互不干擾,自成系統。
功能配置
體育館固定座2956座,活動座2000座,比賽場內徑54m;配套設施:比賽用房、檢錄、運動員休息、沐浴、更衣、裁判等。
觀眾及顧客服務:休息大廳、茶室、小賣、商業服務、車庫等。
新技術、新材料、新工藝的套用
為營造富有高科技含量的現代體育建築,室內配有完善的國際標準專用運動地板,滿足四邊觀眾視線的懸吊點式計時記分牌,靈活多變的活動座椅等新技術、新材料、並滿足建築聲學的要求,投入使用後,效果良好,被譽為三峽庫區“第一館”。
榮獲2005年年度重慶市優秀建築三等獎
主要設計人員:
