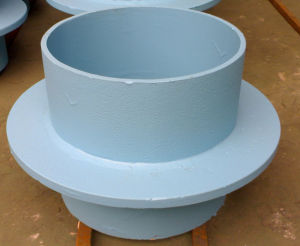

華洋剛性防水套管是按照02s404防水套管圖集參數標準生產的，是管子穿牆的通道。適用於管道穿牆處不承受管道振動和伸縮變形的構築物，對於有地震設防要求的地區，如採用剛性防水套管，應在進入池壁或建築物外牆的管道上就近設定柔性連線。華洋剛性防水套管分A、B、C三種型號，其中A型適用於內穿鋼管或PVC管，套管本身材質為碳鋼Q235；B型適用於內穿球墨鑄鐵管和鑄鐵管，套管本身材質為碳鋼Q235，大部分型號都和A型完全相同；C型適用於內穿球墨鑄鐵管和鑄鐵管，套管本身材質為鑄鐵HT150。
華洋剛性防水套管說明：
1、剛性防水套管，適用於鑄鐵管，也適用於非金屬管，但應根據採用管材的管壁厚度修正有關尺寸。
2、翼環及鋼套管加工完成後，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。
3、套管尺寸表內所列之材料重量為鋼套管（套管長度L值按200mm計算）及翼環之重量。鋼套管及翼環用A3材料製作，T42焊條焊接。
4、套管穿牆處之牆壁，如遇非混凝土牆壁時應改用混凝土牆壁，其澆注混凝土范圍，Ⅱ型套管應比翼環直徑（D4）大200mm，而且必須將套管一次澆固於牆內。套管內的填料應緊密搗實。
5、防水套管處的混凝土牆厚，應不小於200mm，否則應使牆壁一邊或兩邊加厚，加厚部分的直徑，最小應比翼環直徑（D4）大200mm。
6、剛性防水套管多用油麻、石棉水泥填充，填充後緊密搗實。

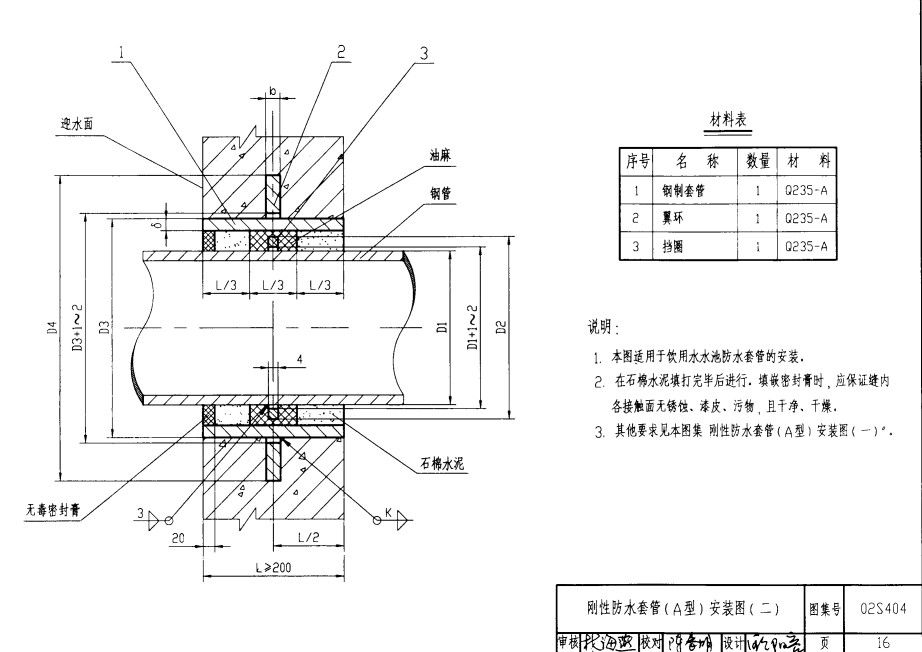

華洋剛性防水套管A型安裝圖
