英式砌法

英式砌法

英式砌法,磚工砌磚時使用的牆身砌法的一種方式。

定義

英式砌法( English Cross Bond),是一種基本的組合砌磚方式,丁磚和順磚交錯排列,平面上增強了抗壓強度和側向穩定性,立面上呈現經典的花式圖案,以兩層為一個單元豎向排列。轉角處依然採用了丁磚砌法的3/4磚處理,增加穩定性,套用十分廣泛。

磚砌體施工工藝

磚砌體施工的一般工藝過程為:擺磚→立皮數桿→盤角和掛線→砌築→樓層標高控制等。

1.擺磚(撂底)

擺磚是在放線的基面上按選定的組砌形式用乾磚試擺,並在磚與磚之間留出豎向灰縫寬度。擺磚的目的是使縱、橫牆能準確地按照放線的位置咬槎搭砌,並儘量使門窗洞洞口、附牆垛等處符合磚的模數,以儘可能減少砍磚,同時使砌體的灰縫均勻,寬度符合要求。

2.立皮數桿

砌基礎時,應在墊層轉角處、交接處及高低處立好基礎皮數桿;砌牆體時,應在磚牆的轉角處及交接處立起皮數桿。皮數桿間距不應超過15m。立皮數桿時,應使桿上所示標高線與找平所確定的設計標高相吻合。

英式砌法 英式砌法

3.盤角和掛線

砌體角部是保證砌體橫平豎直的主要根據,所以砌築時應根據皮數桿在轉角及交接處先砌幾皮磚,並確保其垂直、平整,此工作稱為盤角。每次盤角不應超過5皮磚,然後再在其間拉準線,依準線逐皮砌築中間部分。砌築一磚半厚及其以上的砌體要雙面掛線。

4.砌築

英式砌法 英式砌法

砌築磚砌體時首先應確定組砌方法。磚基礎一般採用一順一丁的組砌方法,實心磚牆根據不同情況可採用一順一丁法、三一丁法、梅花丁法、條砌法、頂副法、兩平一側法等組砌方法砌築。各種組砌方法中,上、下皮磚的垂直灰縫相互錯開且錯縫長度均不應小於1/4磚長(60mm)。多孔磚砌築時,其孔洞應垂直於受壓面。方形多孔磚一般採用全順砌法,錯縫長度為1/2磚長;矩形多孔磚宜採用一順一丁或梅花丁的皮數砌方法,錯縫長度為1/4磚長。此外,240mm厚厚承重牆的每層牆的最上一皮磚和磚砌體的階台水平面上及挑出層均應整磚丁砌。

砌築操作方法可採用“三一”砌築法或鋪漿法。“三一”砌築法即一鏟灰、一塊磚、一擠揉,並隨手將擠出的砂漿颳去的操作方法。這種砌築方法易使灰縫飽滿、黏結力好、牆面整潔,故宜採用此法砌磚,尤其是對於抗震設防的工程。當採用鋪漿法砌築時,鋪漿長度不得超過750mm;當氣溫超過30C時,鋪漿長度不得超過500mm。磚牆每天砌築高度以不超過8m為宜,以保證牆體的穩定性。

5.樓層標高控制

樓層的標高除用皮數桿控制外,還可在室內彈出水平線來控制,即在每層牆體砌築到一定高度後,用水準儀在室內各牆角測出標高控制點,一般比室內地面或樓面高200~500mm,然後根據該控制點彈出水平線,用於控制各層過梁、圈樑及樓板的標高。

砌磚方式

英式砌法 英式砌法

典型的中國傳統磚牆砌築方式有實砌、空砌等。空砌的做法在南方地區比較普遍,該做法將磚牆砌築成空斗形式,內填建築廢料,以節省建築用材及增加牆體的保溫、隔熱等物理性能。實砌方式比較少,一般用在柱子等重要承重部位,大規模的實砌牆體在近代以後才套用較多。在砌築施工中,磚在牆體的放置方式有順磚(磚的長方向平行於牆面砌築)和丁磚(磚的長方向垂直於牆面砌築)中國古代常見的磚牆組砌方式有一順一丁式、多順一丁式、全順式等。

西式紅磚傳入中國後,其砌築方式也相應地在中國出現。今天可以看到的典型西式實砌磚牆砌法包含以下幾種類型:英式砌法(一順一丁),包含英式十字砌法(或稱梅花定式),英式花紋砌法;荷蘭式砌法;法蘭德斯砌法;兩順一丁砌法。這些砌法名稱基本來源於與中國鄰的日本,因為日本古代基本不用磚,故而近代磚的傳入、普及,成為日本建築近代化的一個象徵,磚牆砌築名稱與當時引人技師相關。

丁磚砌法、順磚砌法

丁磚砌法、順磚砌法是兩種最基本的砌磚方式,中西方都常採用。丁磚砌築的優點是具有很高的抗壓強度,短邊朝向牆面,帶來一種穩定感,缺點是磚疊合部位小,接處容易產生斜裂縫,同時轉角處需要3/4磚。順磚適用於輕質隔牆,優點是節省材料,磚疊合部分較多,較丁磚有一種相對輕巧的質感。

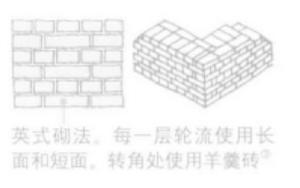

英式砌法

英式砌法( English Cross Bond),是一種基本的組合砌磚方式,丁磚和順磚交錯排列,平面上增強了抗壓強度和側向穩定性,立面上呈現經經典的花式圖案,以兩層為一個單元豎向排列。轉角處依然採用了丁磚砌法的3/4磚處理,增加穩定性,套用十分廣泛。

英式十字砌法

英式十字砌法是英式砌法的變形,在英式的基礎上增加一排順磚,增大磚牆厚度,也增加了直接砌築的高度,由此帶來了立面新的組合方式和轉角處新的處理,立面呈現出全部由十字花組成的形態。豎向上每4層是個變化組合單元。

英式花紋砌法

英式花紋砌法是前兩者的融合,增加了牆體厚度和極限高度,可與英式砌法組合使用。

荷蘭砌法

荷蘭砌法( Dutch Bond),是英式十字砌法的變體,不同之處是在轉角,在順磚層的轉角處用丁磚和3/4磚作調節。在丁順組合層中使用丁磚打破順磚的排列,立面上形成十字花紋與丁磚穿插出現的效果。

法蘭德斯砌法

法蘭德斯砌法( Flemish Bond)常用於面層牆體的砌築,若去掉內層順磚,可與其他漿體材料形成很好的互鎖效果。立面上已然形成全部的十字花型,但與英式十字砌法的排列方式有不同。據包慕萍的文章所提,該法起源於波蘭,德國把這種砌築方法法稱為波蘭哥德式砌法。

歷史

磚塊的橫向接縫連通,縱向則考慮力的傳遞而將接縫錯開,增加強度。最初多為法式砌法,但磚牆內有一部分縱向接縫會對齊,明治20年代之後,考慮到抗震性,英式砌法成為主流。

英式砌法 英式砌法
